Paso 4: Hacer el Power Pack (paso 2)
- Conecte el cable negativo de la toma RJ45 al cable negativo de la pinza de la batería (negro).
- Conecte el positivo del jack RJ45 al cable negativo (cátodo) de la LED de 3mm.
- Alambre de un cable de la resistencia de 220Ω para el positivo (ánodo) de la LED de 3mm.
- Conecte el otro cable de la resistencia de 220Ω al cable positivo de la pinza de la batería (rojo).
- Instale esta configuración en el cuadro de proyecto sin embargo le parezca.

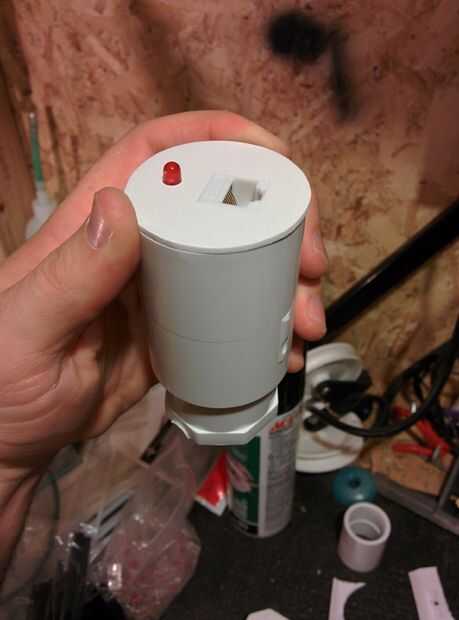

La LED de 3mm debe ser montado en el recinto por lo que es visible al operador. Usé una broca de 13/64 y pegamento mina montar directamente junto a la toma RJ45.
No es necesario para cualquier tipo de interruptor. Simplemente desconecte la alimentación de la toma de pared y el circuito se desactiva. Dejándolo conectado (o dejando un clip indicador enchufado) puede drenar la batería.
Asegúrese de utilizar tubería de encogimiento de calor en todas sus conexiones para evitar cortocircuitos.

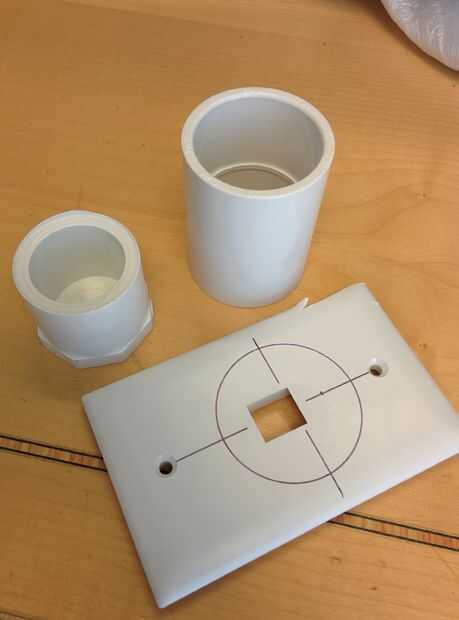

También en la foto son las piezas que utilicé para mi cuadro de proyecto: un acoplador de 1½" PVC, un enchufe de 1½" PVC y placa frontal de un solo puerto. Como he mencionado anteriormente, una solución simple sería utilizar un tomacorriente sencillo plástico con una placa frontal, pero creo que esto se ve más fresca.

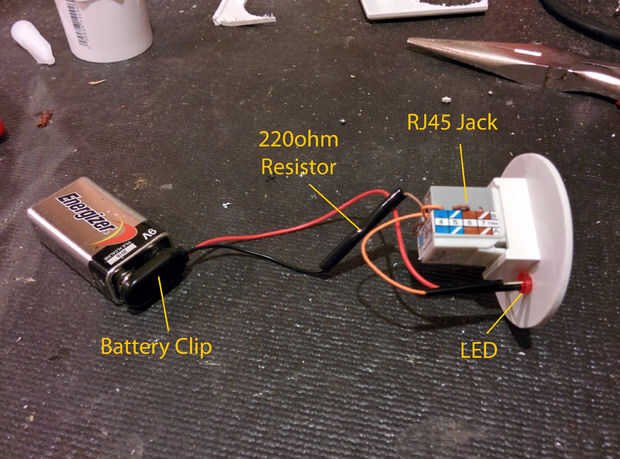

Nota: En la foto, usted puede notar que alambré la resistencia al cable negativo de la RJ45 jack en vez del positivo del LED... todavía funciona perfectamente bien así, accidentalmente se olvidó de alambre de la resistencia para el LED y no quería volver a hacer las conexiones. También no quiero volver a escribir los pasos, o volver a dibujar el esquema, y como digo, no como yo hacer... o lo que sea.
