Hélice accionado Skate (1 / 3 paso)

Paso 1: Construcción del patín, montaje del motor

Esta sección describe como construye el patín y montado el motor de avión modelo del patín.

Resumen

Esta página contiene información sobre cómo construí el patín propulsor alimentado. Tomó aproximadamente cuatro horas de tiempo para completar la compilación extendió durante cuatro días se reunieron las piezas y había finalizado el diseño de pasos de construcción. La construcción era sencilla y sobre todo consistió en atar con correa a un motor de avión modelo dominado sobre una tabla y colocar ruedas de patín.

Lista de materiales

Lo que Datos de Lo que para Donde a partir de

Marco de la

Madera1 x 10Monopatín y la montaje MotorHome Depot
Los pernos de#8 x 1.5Camiones en la bandeja de montajeHome Depot
Ventilador de jaulaEvitar mayores lesiones

Suministros de patín

Trucks de SkateCrucero con las canalizaciones verticalesRidin lisoSkate Shop
Cinta del apretónAuta-adhesivoMiradas/tracciónSkate Shop

Cambios de R/C

TransmisorHiTec Laser 6 canales FMTransmite la señalTower Hobbies
ReceptorRecibe señal, Servos de poderesIncluido con el transmisor
ServoAcelerador del motorIncluido con el transmisor
Batería4-célula 4.8V 600mAh NiCdAlimentación receptor/ServosTower Hobbies

Modelo avión engranaje

MotorOS 1.60 FXCentral eléctricaTower Hobbies
Tanque de gas950ccTiene combustibleTower Hobbies
CombustibleCombustible para motorTienda de Hobby local
Glow StarterEstándar con medidorArrancar el motorTower Hobbies
Motor de arranqueTorqMaster 180 servicio pesado 12 VArrancar el motorTower Hobbies
HéliceEmpujador de hoja 3 de 16 x 10Transmiten fuerzaTower Hobbies

Accesorios

Los PedernalesCola diabloHaciendo chispasAmazon

Diseño

Posición de motor

Tuve un tiempo difícil decidir si poner el motor en el frente o la parte posterior de la Junta. Más, si no todos, motores de avión modelo sólo pueden girar en una dirección. Si estuvieras a punto de la configuración del motor de avión típica hacia atrás, tiraría la Junta hacia atrás no remite. Si quieres el motor para tirar de la otra dirección que no es posible simplemente girar la hélice para cambiar la dirección del tirón, pero en lugar de ello usted debe obtener un apoyo de "Empuje" - lo contrario es un apoyo de "Tractor". Aviones de la mayoría tienen el motor en la parte delantera del avión, lo que significa que hay una selección mucho más amplia de accesorios del tractor. Al final decidí que valía la pena que me ponga el motor en la parte trasera, mirando hacia la parte posterior, para mantener los gases de escape fuera del camino y llegar lo más lejos posible la hélice. Y creo que le queda mejor demasiado.
Tenía que asegurarse de que todavía podía inclinación de la patineta al golpear las piedras en el suelo y hacer chispas con la jaula de ventilador unida, mientras que al mismo tiempo quería el motor tan cerca de la tierra como sea posible. Esto, junto con la decisión de tener el motor en la parte posterior de la Junta, solidificó la posición del motor.

Pasos de construcción

1.) el diseño del tablero de bosquejo

La inspiración para el diseño de la placa vino de algún viejo skool dibujos animados con rocketships. Pensé que esto sería un buen diseño de un tablero y me sorprende que no he visto ninguno con esta forma antes ya que funciona bastante bien como un longboard. Si usted hace patinetas y creo que podríamos vender una placa de edición especial, me golpeó! :-)
Entonces, había bosquejado el patrón del perno para el montaje de los camiones de patín. Lo hice rápidamente utilizando mi cubierta del patín del original como una plantilla y marcando cada orificio con un rotulador.

2.) perforarlo, córtelo hacia fuera

Tomó una sierra de calar y corte el patrón rocketship, luego taladró el carro del patín los agujeros de montaje.

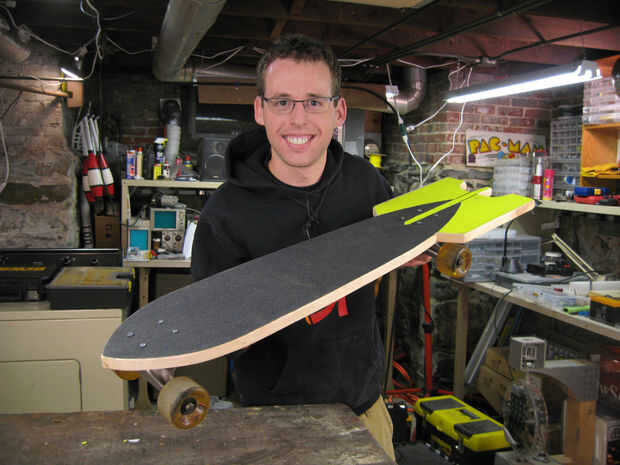

3.) la cinta del apretón

Tengo algunas cintas de agarre de una tienda de Skate local, Beacon Hill Skate Shop. La cinta de agarre tengo fue auto-adhesivo, más o menos como una pegatina grande, así que era bastante fácil de aplicar pero tomó tiempo para conseguir el diseño para que coincida con en el interfaz entre la cinta de empuñadura de color amarillo y negro.

4.) montaje de motor

Tomó una buena cantidad de pensamiento para llegar al diseño final, que consiste en dos 1" tablones verticales, atornillados en la placa de la parte inferior a través de la cubierta del patín por un montón de tornillos. He añadido un compartimiento de la electrónica entre los montantes que mantuvo la electrónica fuera del camino y ayudó a reforzar el soporte del motor. Espaciados los montantes sólo lo suficientemente lejos aparte para permitir que el motor se siente perfectamente en el medio. Decidí añadir cinta de agarre a los montantes, para puntos de estilo extra.

5.) el resto

Desde allí, en su mayoría fue atornillar o apernado todo sobre el tablero, incluyendo camiones de patín, jaula de ventilador, motor, electrónica (incluyendo el servo del acelerador), gas de tanque (que os adjunto con una abrazadera de manguera) y cola de diablo chispas de los pedernales.
