Paso 10: Haciendo algunos sensores DIY
El proyecto no es nada sin los sensores. He conseguido hacer todos desde cero.

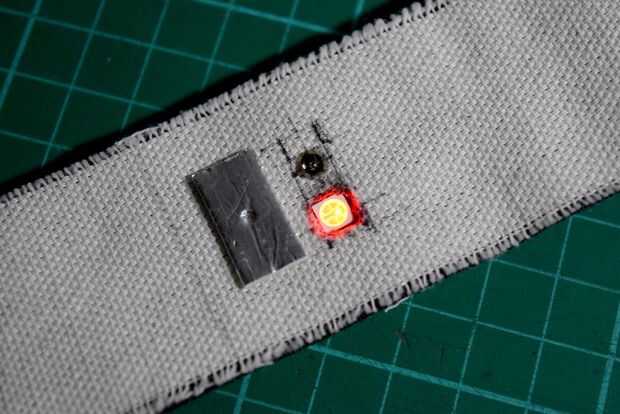

SENSOR DE VELOCIDAD DE PULSO
El sensor de velocidad del pulso fue realizado utilizando un fotodiodo y un LED SMD brillante rojo. La cantidad de luz reflejada para el fotodiodo varía debido a la presión de la sangre que fluye a través de la arteria (cuando el corazón bombea). Los valores se leen usando analogRead() porque el sensor está conectado al pin analógico de Arduino.

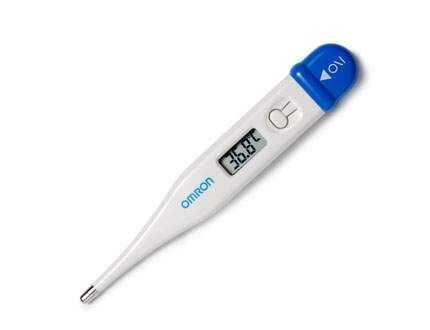

SENSOR DE TEMPERATURA
He conseguido salvar un sensor de temperatura de un termómetro de la axila. Las lecturas de la forma de sensor de temperatura que la muñeca era algo diferente a la tomada en la axila, esto es debido a la variación de puntos de calor del cuerpo humano. Con calibración poco hemos sido capaces de encontrar los valores equivalentes para la temperatura de la muñeca. (* Más tarde hemos llegamos a una conclusión que usando el sensor de temperatura era para uso de referencia solamente y no para unidades médicas alarmantes debido a que no fue médicamente exacta.)

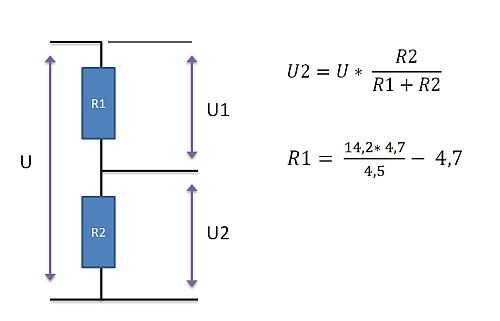

DIVISOR DE TENSIÓN
Uno de nuestros temores era si la HealthBand fue quedarse sin pilas, puede dar lecturas falsas y nos podríamos confundir como una indicación de la muerte del paciente. Hemos añadido un divisor del voltaje para el seguimiento de la situación actual de la batería, por lo que podríamos decir si los 0 (ceros) del monitor de la aplicación es un indicio de una emergencia o si los 0 (ceros) fueron sólo aparece debido al estado de palo bajo.
