HD44780 LCD para tablero de adaptador I2C para el Bus Pirate (5 / 9 paso)

Paso 5: Paso 3. Escribir caracteres de la prueba

LCD >(6:80) <<< escribir 80 números
LCD >

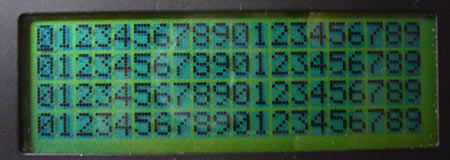

La macro escribir números llena la pantalla con prueba de números entre 0 y 9. El número después de los dos puntos dice al Bus Pirate cuántos números de prueba a escribir, estamos utilizando un 4x20LCD, así que escribimos 80 números a llenarlo. Observe que el cursor se termina en la posición 0, en el primer '0'.

LCD >(7:80) <<< escribir 80 caracteres
LCD >

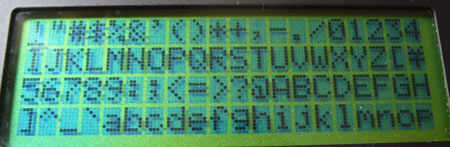

La macro escriba caracteres llena la pantalla con caracteres ASCII, introduzca la cantidad después de los dos puntos. Observe que la línea de puño continúa en la tercera, la tercera en el segundo y el segundo en el último. Los personajes no son continuos porque carácter LCDs no envuelven de una línea a la siguiente. Vamos a hablar un poco más sobre esto más adelante.
