Paso 7: Construcción de un controlador

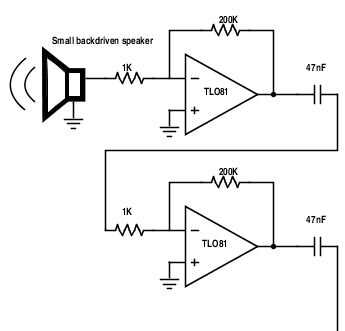

Para construir el controlador, coge otro protoboard y siga el diagrama del circuito anterior. El controlador simplifica amplifica la señal recibida del micrófono con dos etapas, cada una con una ganancia de 200. Los condensadores actúan como filtros de paso alto que centro de tensiones, por lo que nuestras medidas mantienen centrados en cero.
Para el altavoz backdriven en este circuito, trate de usar un altavoz que es de la misma forma y tamaño en comparación con los dos oradores que estarán reproduciendo el sonido. Los entre - 12V y 12V de potencia.
Para probar si funciona, alcance a la salida del segundo condensador, debería ver un micrófono amplificado (los actos backdriven altavoz como el micrófono). Debe ser muy sensible y le coge de la conversación y los sonidos de unos pocos pies de distancia.
