Hanon salida estación de trabajo de apoyo con cerca de Aux y almacenamiento (2 / 4 paso)

Paso 2: Cortar las piezas

Como hice este hace tiempo, no tomo fotos de la Asamblea. Sin embargo, tengo un conjunto de 'Planes' que he creado que detallan los cortes y tamaños de cada pieza: este es el PDF de arriba llamado "Hanon Plans.pdf de estación de trabajo"

Descargar el PDF y voy a intentar explicarlo aquí:

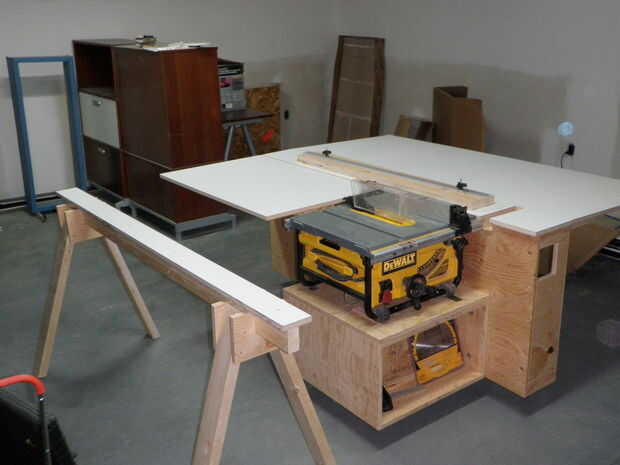

Página 1: Esta es una vista en planta de todo el asunto, incluyendo la sierra sí mismo y el caballete. (Desde entonces he cambiado la forma de que las patas del caballete de trabajo realmente alojarte vertical y almacenar dentro de la estación de trabajo cuando no esté en uso. En este plan también estoy mostrando el tope-guía auxiliar de 2 posiciones.

Página 2: de arriba a abajo, la parte 'posterior' (es decir salida viene hacia usted en este punto de vista); entonces el 'frente' (que alimenta madera el Hanon de ello) y la derecha (la derecha al estar de pie en la Sierra de mesa). Tenga en cuenta que LHSB significa largo soporte de soporte de bisagra e ignorar mi nota sobre las piernas.

Página 3: Uso este plan para cortar la 3/4" melamina hizo frente al MDF. La línea punteada es chatarra. Algunas dimensiones en este plan pero también vea la página 9 para completos dimensiones y notas.

Página 4 y 5: este es el plan de corte de ambas hojas de contrachapado de abeto de 3/4". Hay no hay dimensiones en este plan; Vea las páginas 6 -8 para cada uno como parte y sus dimensiones. Ignorar piezas W1-W2 como éstos eran para las piernas de un caballete de aserrar; piezas de V1-V4, estoy ahora utilizando estos como guías atados 2 X 4 que me diga donde poner los soportes de caballete: son mucho más pequeños que como se muestra en este plan; ver las fotos para obtener más información.

Página 6-8, como se señaló anteriormente pero tenga en cuenta que las líneas pesadas sombra son 3/4" ancho x 1/4" profundidad mortajas. Lo hice con un router y un 3/4" bits. Nota que B = E (reflejado), C = D (con mortajas frente a la unos a otros.)
