Hangman - 3D e interactivo (8 / 10 paso)

Paso 8: El tablero - Base

Mi base era mucho más complicado y luego tuvo que ser mucho. Cuando llegó el momento de hacer la base se negaron a comprar más materiales, que estábamos tratando de limpiar un montón de chatarra de la tienda, y tuve estos pedacitos de 1.5" álamo Plaza stock ahí así que lo hice funcionar. Mi diseño para la base llamados para los lados inclinados para que en la parte superior era la exacta misma longitud que el vidrio en ese momento. La base del mismo modo tenía que ser la misma longitud que el borde superior del vidrio. Sentí que esto creó un agradable sentido de simetría y equilibrio. Esto significó que mi extremos deben cortarse a 31,7 grados y los lados a 58,3 grados.

Esta es la manera más fácil. Hacer un bloque con 45 grados de ángulos extremos y los lados que permiten la más amplia base posible.

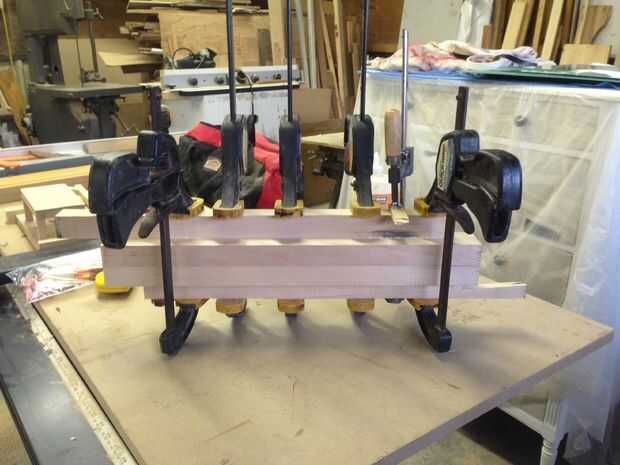

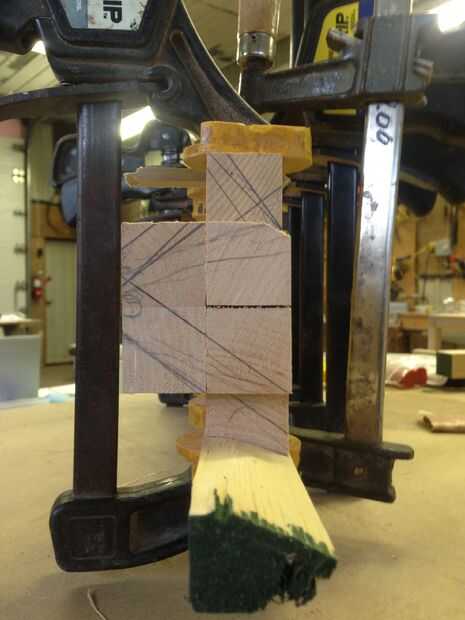

-Articulación o pegamento encima de un bloque de 4 "x 4" con 4 longitudes de 2 x 2 o 2-2 x 4, (estoy usando estos como son tamaños comunes).

-Para cortar la ranura para el vidrio, medir el espesor de la franja de luz reste del grueso de su bloque, y dividir ese número por dos. Esto es mucho establecer la mesa Sierra cerca de la parte interior de la hoja de sierra. Levante la hoja hasta la corte por lo menos un dado de 5/8", el más profundo que se puede ir, más superficie para sostener el vidrio. Ejecutar la pieza a través de la sierra, darle la vuelta y vuelva a ejecutar. Ahora tienes un dado el grueso de sus luces y basta con alejar la guía suficiente para cortar el material restante en el centro.

(Bloque – anchura de la tira de la luz) / 2 = distancia de la valla para adentro borde de la hoja de sierra.

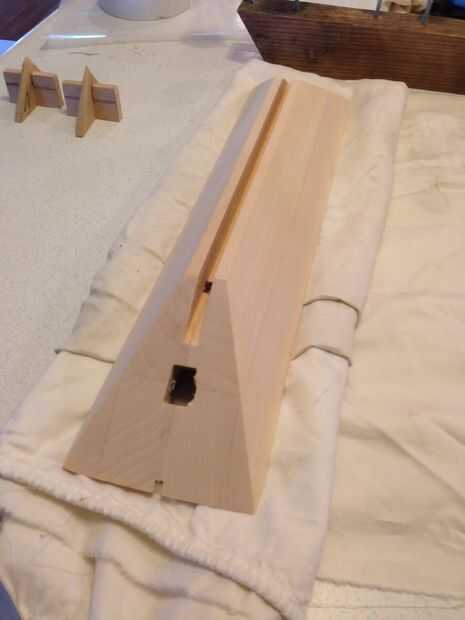

-Para cortar la toma de ángulos de lado el ancho de la tira de la luz y añadir un ½"(esto le dará ¼" a ambos lados de la ranura). Resta ese número de la anchura de su bloque y luego dividir el resultado por 2. Establece la cerca en esta distancia y marcar en la valla a la misma altura que su bloque. Ahora sólo puede aumentar su mesa la hoja de sierra y ángulo hasta que apenas toque marca, que establece su ángulo. Retirar la valla y establezca en todo el ancho de su bloque. Levantar la cuchilla sólo un poco para que borrará su material sin cambiar el ángulo. Ahora puede recorren su bloque, darle la vuelta y ejecutarlo otra vez, corte dos ángulos laterales.

-Corte el extremo ángulos miden el grosor de su bloque y añadir dos veces ese número a la longitud de su cristal, que es cuánto debe ser su bloque. Lo que quiero decir es, si usas madera completo 4/4, su base será casi de 4", si usas estándar 2 x 2 o 2 x 4, que sólo tenga 3". En cualquier caso a la corte un ángulo de 45 grados, su altura y la longitud deben ser la misma. Que manera, cuando usted corta sus extremos con su plaza, mitre box, o mejor su sierra, la parte superior será exactamente la misma longitud que su vaso y se forma cónica hacia abajo a 45 grados a partir de ahí.

Longitud de la base = longitud de vidrio + 2 (altura de cuadra)
