Paso 2: En lugar de un gran borrón oscuro, veo un borrón de luz grande
Alambre y prueba los LEDs

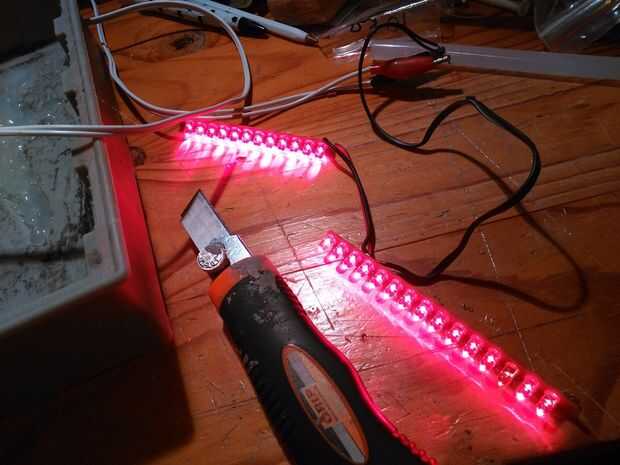

Tenía una tira de 27 LEDs rojo brillantes que solía ser una luz auxiliar de freno en un coche, así que si usted puede conseguir uno de los de la basura que sería perfecta. De lo contrario, simplemente conectar como LED que usted considere necesario (25-30 parece de como una buena figura del estadio de béisbol para mí).
El cableado real es simple, lo primero que tienes que hacer es determinar qué fuente de alimentación de voltaje que vas a utilizar y cuantos LED vas a usar.
Voy a trabajar a través del ejemplo con valores similares a lo que he usado.

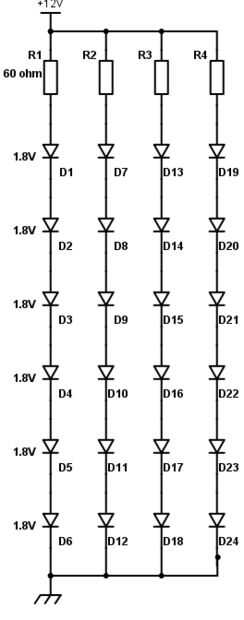

La caída de tensión típica a través de un LED rojo es 1.8V, por lo que una fuente de 12 voltios puede manija 6 en serie, el resto de la tensión cae en la resistencia limitadora actual (ver mi esquema)
Más brillante rojo 5mm LEDs son cómodos alrededor de 20mA de corriente, pero si tienes uno deben revisar la hoja de datos.
Recordando la ley de Ohm, corriente = voltaje/resistencia, la resistencia requerida se puede calcular como sigue
Usted puede poner tantos de estos LED + resistencia cuerdas paralelamente como usted como, limitada sólo por la corriente que la fuente puede producir (si usaste 6 cuerdas que dibujaron 20mA requeriría una fuente de 120mA)
Pegar los LEDs

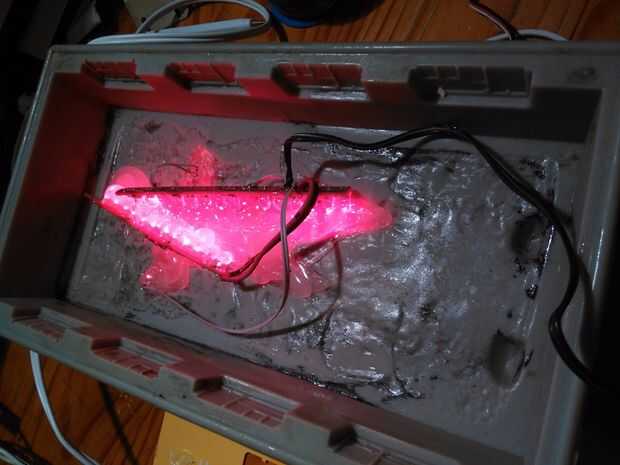

No mucho que realmente, sólo utilizar más de pegamento caliente para pegar los LEDs de la parte posteriora del Solo, para distribuirlos uniformemente. Descubrí que tenía que poner un extra LED en cada mano para asegurarse de que ellos también fueron iluminados, el resto de los LEDs forma una línea áspera de la cabeza hacia abajo el torso.
