Halloween Calavera con ojos animados que habla (10 / 10 paso)

Paso 10: Unir toda la electrónica

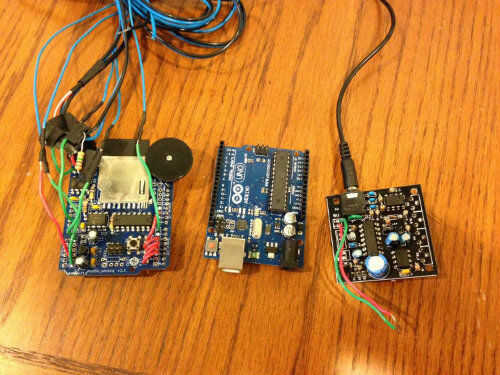

Alambré la salida de audio de la onda en el circuito de audio/servo y los altavoces, para que el audio se escucha y al mismo tiempo activar la mandíbula del cráneo. Usé un viejo adaptador de teléfono DC de 5V y 2A, cortar el enchufe y conectar los cables a un pedazo de placa que he usado para todas las conexiones de 5V y tierra. He añadido algunos capacitancia para limpiar algún ruido de fuente de energía que encontré llegar a la entrada de piezo y supera el umbral de tensión que elegi para los golpes "válidos", causando el Arduino responder cuando no quiero que. Los condensadores no deshacerse de todo el ruido, pero redujo lo suficiente como para que pudiese elegir un umbral de voltaje razonable para el piezo.

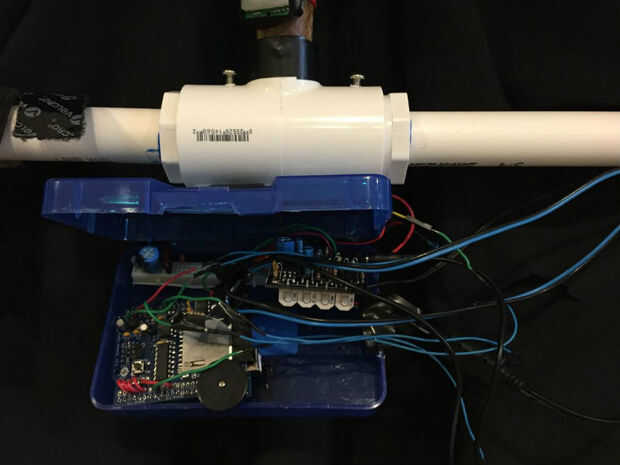

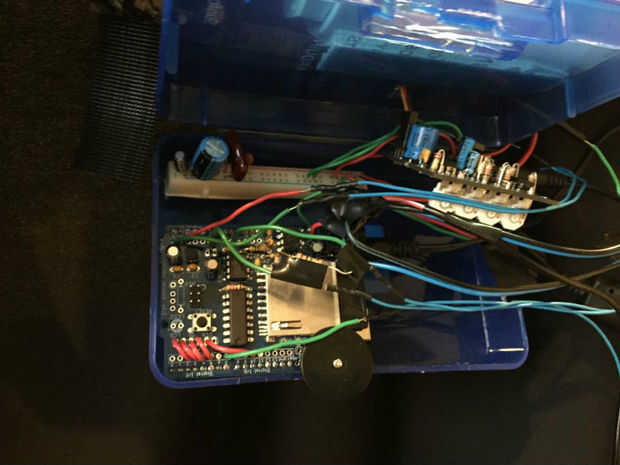

Ajuste el Arduino con el protector de la onda, el circuito de audio/servo, y la placa pieza todo en una caja de plástico y utiliza una tira de Velcro comando para unir al del PVC "T" que formaron la base del cuello. Entonces utilicé unas tiras de Velcro genéricas para reforzar el cuadro y dar algún alivio de tensión para el paquete de cables que sobresalen de la caja. Me aseguré que la electrónica y el cuerpo del PVC se ocultaban bajo el manto negro, con la excepción del sensor de PIR, por supuesto.

Gracias por visitar mi suerte de instructivo y bueno hablando del cráneo con sus propia actividades de apoyo de Halloween!
