Paso 5: Diversión eléctrica
Voy a asumir que nunca has trabajado con LEDs antes. Si tienes, simplemente saltar este intro corto.
Echa un vistazo a tu LED. Verá que una de las clavijas es más larga que la otra. Este vástago más largo, es el positivo. El más corto es el negativo. Esto es básicamente todo lo que necesitas saber para este proyecto.

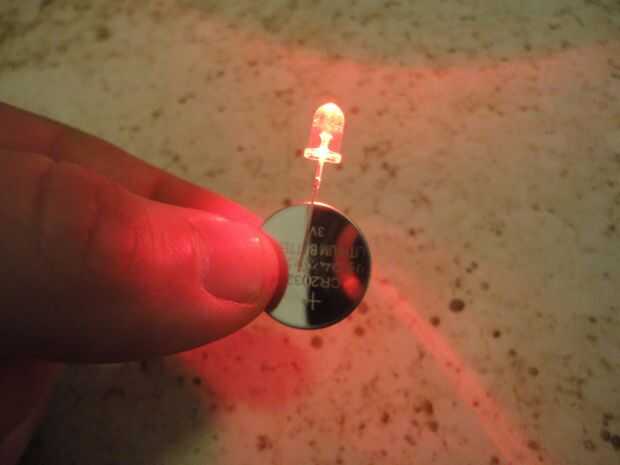

Ahora vamos a probar tu LED. Que ha adquirido el paquete que recomienda, por lo que tendrás un montón de opciones aquí. Escoge el color que gustaría probar, luego tomar la batería cr2032 y pegarlo entre las dos clavijas. El lado liso de la batería es el positivo, así que asegúrese de que lado es tocar el tallo más largo. El LED deberá encenderse. (IMG 1)

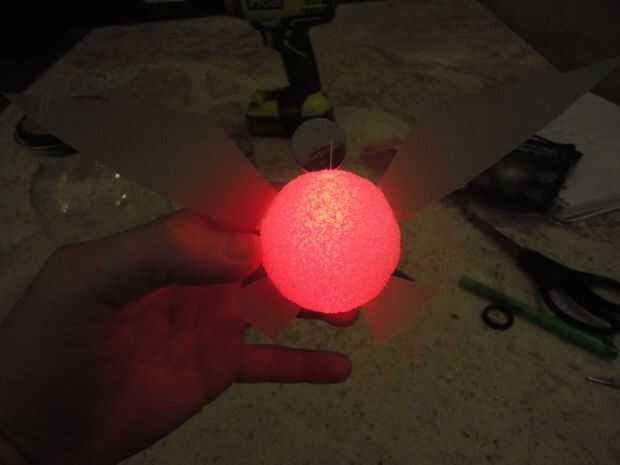

Ahora para comprobar lo que su hada va a parecer palillo encendido, el LED en el agujero que hicimos antes y lo mismo cosa que sólo hicimos. (IMG 2) Si te estás preguntando cómo conseguí rosado, el LED que he utilizado es realmente rojo, pero se ve color de rosa cuando brilla a través de la espuma) si usted está contento con la elección de color, vamos a pasar a la parte más complicada del proyecto.

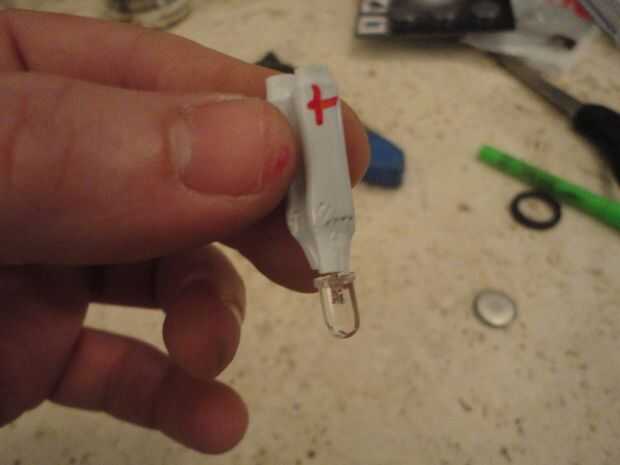

Tome su LED y acople un conector de B para cada diente. Si nos fijamos en el conector B, hay un lado más estricto y un lado más abierto. Queremos que el lado más para ir a las patas del LED. Deberá abrirse un poco apretando el lado con unas tenazas o alicates. Utilizar algo para marcar que es positivo en el conector, por lo que no se confunda más adelante. Ahora usando unas tenazas o alicates, doble hacia abajo en el conector b hasta que firmemente se aprieta en los conductores. Dar a cada uno un leve tirón para probar su fuerza. Si vienen sueltas fácil, reintentar hasta que estén firmes. Ahora debe tener algo como esto. (IMG 3)

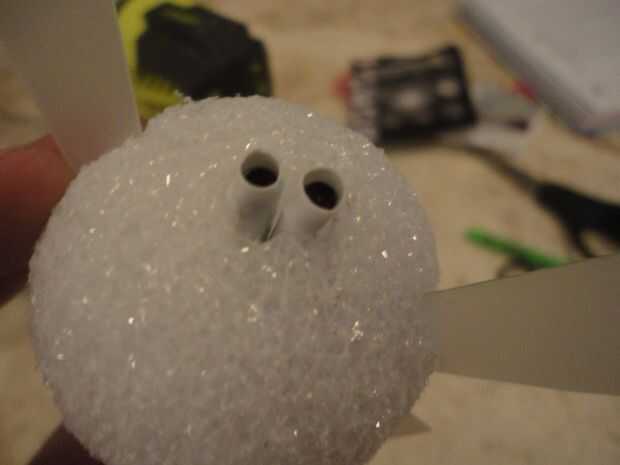

Tome el taladro, o lo que usaste para hacer el agujero para el LED antes y hacer el agujero más ancho. Queremos que el LED y los conectores B a sentarse en la bola, así que el agujero sólo lo suficientemente grande como para eso, pero no más grande. Luego debe verse así. (IMG 4) Ahora el LED vuelve a salir por ahora y ponga a un lado.
Ahora, tenemos que cortar algún cable. Si no tienes cualquier alambre de cobre llano (no) debe improvisar. Mi primera construcción, dos lazos de giro largo y peladores de alambre para quitar el plástico del cable por debajo de. Esto funcionó sorprendentemente bien. Mi próxima compilación, usé algunos cable calibre 22 y utilizar decapantes para quitar el plástico de cobre debajo. El alambre de cobre delgado es mucho menos sensible que está con el plástico todavía en él. El cable será tanto apoyando el hada y que el LED de potencia.
Para determinar cuánto debe ser el cable, sostenga su hada de la botella y decidir donde quiere que "sentarse" en la botella. Una vez que hayas decidido, imagino que el cable está funcionando desde la parte superior de la bola con el interruptor en el corcho. Se trata de cuánto de un alambre que se necesita. Cortar una pulgada extra o 2 para darle algún respiro para error.

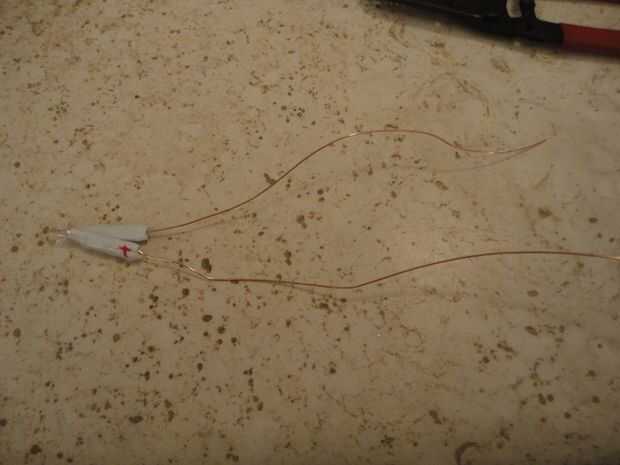

Ahora vamos a conectar el cable en el LED. Pegue cada alambre en uno de los conectores b. Entonces, igual que antes de prensar los conectores hasta que estén firmes en el alambre. (IMG 5)

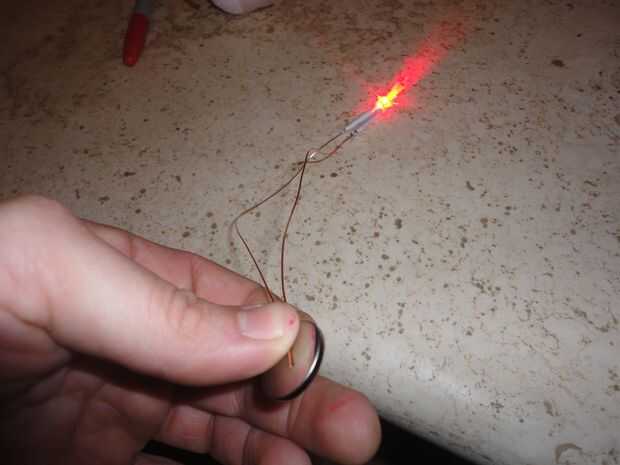

Ahora vamos a probar que la conexión sigue siendo fuerte. Tomar la batería, y lo mismo como con el LED, mantenga la batería entre los dos alambres para enviar el cable de la alimentación para el LED. Esperemos que marcaste que lado era positivo antes, hacer esto aún más fácil. Si no, no es gran cosa, a la vuelta la batería si no funciona al principio. Asegúrese de que los dos cables de lo LED no se toquen en ningún punto, esto también podría causar que no funcione. Si por alguna razón usted no puede conseguir a la luz, entonces la conexión no debe ser lo suficientemente sólida. Solo abren el conector con unos alicates cortadores de alambre y rehacer hasta que la conexión es fuerte. (IMG 6)
Opcional : antes de pegar el LED en su lugar, tomé una pequeña broca y perforar un montón de pequeños agujeros a lo largo de la bola en el centro. Lo que esto hace es ayuda a dispersar la luz un poco más uniformemente. Esto no es necesario y no hace una gran diferencia, pero hace un frío poco efecto.
Una vez que tenga una conexión sólida, el LED del palillo en el agujero hasta que los conectores queden al ras de la bola. Ahora, pegamento caliente esto a la bola para que sea más sólida. Esto no es necesario, pero si no lo hace el LED podría caer en algún momento o soltarse.

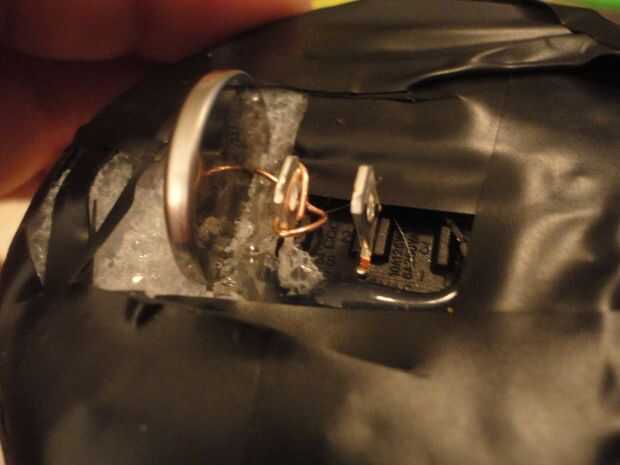

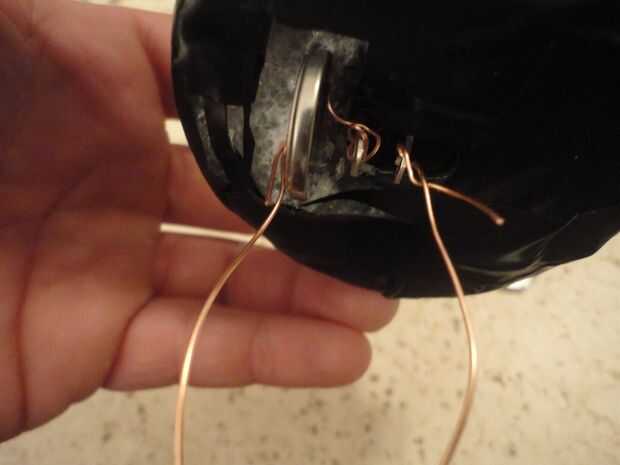

Ahora vamos a hacer un lugar para la batería. Tomé mi cuchilla de utilidad y cortar una pequeña ranura y luego empuja la batería interior. (Grabado la parte inferior de la tapa anterior en caso de que usted se está preguntando, solo preferencia.) Coloque el lado positivo más cercano al interruptor. Ejecutar un pequeño trozo de cable desde el lado positivo de la batería, a la la punta en el interruptor más cercano a él. (IMG 7)

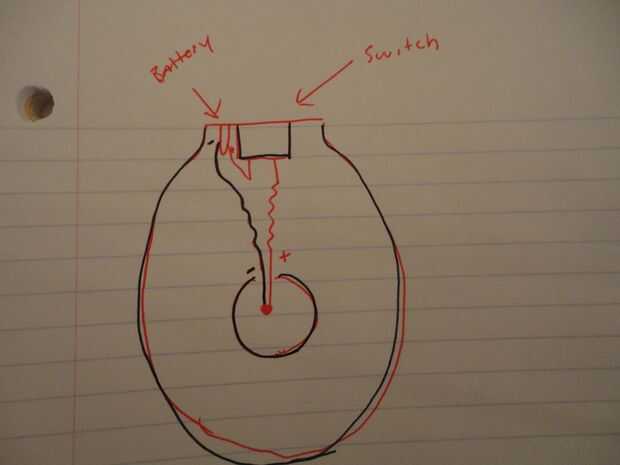

Ahora en el cableado del interruptor. En primer lugar, una rápida puesta al día sobre cómo funciona el interruptor. Básicamente es un interruptor, es un "eslabón" de la cadena. Cuando el interruptor está "ON", el enlace es completado. Cuando el interruptor está "OFF" el enlace está roto y no hay electricidad se puede conseguir a través. El cable positivo de lo LED se va a ejecutar en una clavija del interruptor, y la otra patilla del interruptor va a correr para el lado positivo de la batería. Cuando el conmutador está en posición "ON" el circuito está completo y el jugo positivo pasa por el interruptor sin interrupciones y en el LED. Cuando el interruptor está "OFF" el circuito está roto, y la carga no lo hace el LED. Este es un esquema rápido de cómo será conectar el interruptor. (IMG 8)

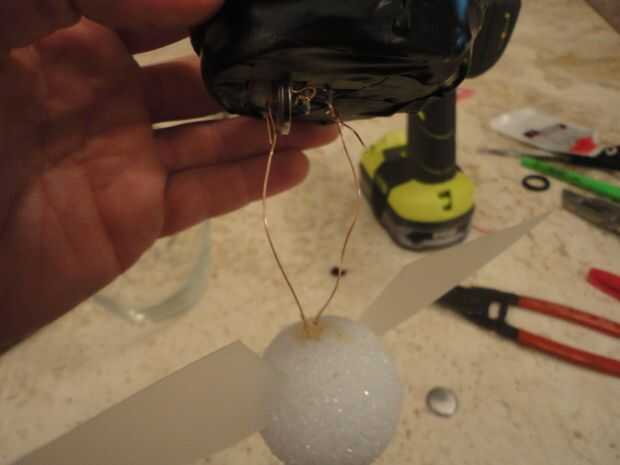

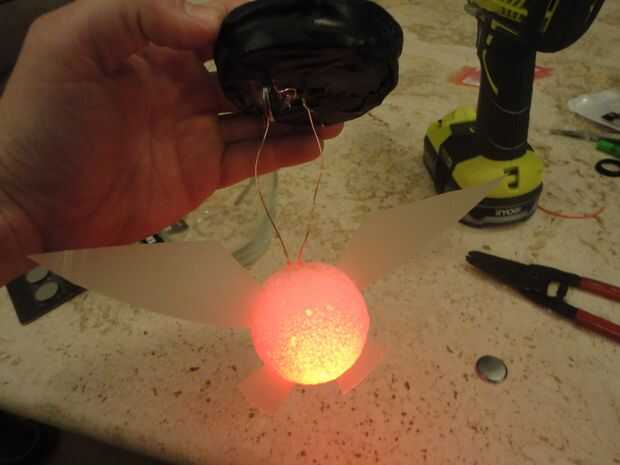

Así que tenemos que ejecutar un cable desde el extremo positivo de lo LED (ojala marcó) a los otros sin usar espigas del interruptor. Ahora tome el cable negativo de la LED y correrlo para el lado negativo de la batería. Simplemente había pegado el alambre en la espuma y forzadas contra la batería. Este es por lejos la parte más difícil del proyecto, por lo que no se desanime si le toma varios intentos. Una vez que termines debe tener algo como esto. (IMG 9)
Probar el interruptor y la conexión pulsando el interruptor varias veces. Si todo está bien, entonces todo lo que queda es poner la tapa y hadas en la jarra. Gire lateralmente las alas como su ir. Mueva la tapa hasta encontrar una buena posición para el hada.
