Hacks de Temporizador 555: Cable Testers, agitadores magnéticos y Lego Grabbers Oh mi! ¿ (5 / 7 paso)

Paso 5: Vamos a intentar algunos experimentos con el circuito 555 temporizador

Construir un detector de mentiras de broma:

Piezas necesarias:

1 jumper Wire 8"(blanco) # 6SC J3F
1 jumper Wire 4"(azul) # 6SC J4

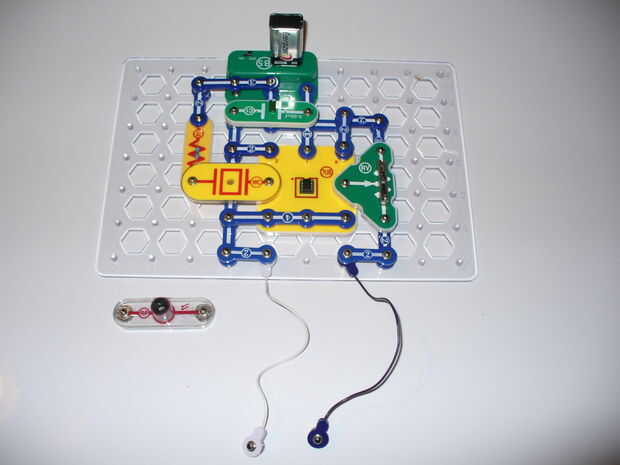

La construcción del detector de mentiras es muy simple: reemplazar la resistencia de la foto con los cables de puente blanco y azul como se muestra en la imagen.

Pocas personas educadas seriamente poligrafía ("la práctica del uso de un polígrafo o detector de mentiras") hoy en día http://antipolygraph.org. Poligrafía es pseudociencia como la ufología o la investigación paranormal. Sin embargo, hay personas que creen realmente que un detector de mentiras puede detectar el engaño. Si alguien que sabe usted cree esta tontería puede tener un poco de diversión a cargo de la persona.

Explicar que han construido un detector de mentiras. Funciona porque cuando alguien está mintiendo tienden a sudar más que cuando no están mintiendo. Un aumento de la transpiración va a cambiar la resistencia entre los electrodos que a su vez, cambiará el tono del detector de mentiras. Encender el detector de mentiras y sostenga suavemente el cierre blanco entre el el pulgar y el dedo índice de su mano izquierda y el azul cierre entre el el pulgar y el dedo índice de su mano derecha. Usted oirá clic de la speakeror tal vez un tono de baja picthed. Tienen su amigo pregunte usted dos preguntas pero informar a su amigo que contestes el primero de ellos con la verdad pero usted se recostará en respuesta a la segunda pregunta. Continúe presionando suavemente el blanco y azul las pestañas mientras que responder la primera pregunta con la verdad, pero luego apriete ambas instantáneas mientras respondes la segunda pregunta--apretando el cierre va a cambiar mucho el tono.

Apretando los broches de presión, se aumenta la cantidad de la piel entre los dedos que cubre los broches de presión. Esto reduce la resistencia en el circuito y aumenta el tono del detector de mentiras.

Ahora con tu amigo probar. Al principio él o ella puede tener los electrodos demasiado bien cambia el tono. Pregúntale a tu amigo, "por qué estás tan nervioso... relajarte." Espere hasta que el tono es constante luego iniciar tus preguntas.

Finalmente su amigo cogerá que incluso cuando él o ella es mentira eso paso no va a cambiar hasta que los electrodos se exprimen.

Ya que hemos sustituido el fotoresistor con los cables de puente ahora llamaremos a este circuito el circuito de 555 prueba, hay algunos experimentos que pueden hacerse para prueba de resistencia:

¿Hace agregando sal a la disminución del agua es la resistencia?

En este video agrego sal de mar al agua a ver si cambia la resistencia del ordinario agua del grifo a temperatura ambiente. Los electrodos del circuito 555 prueba se mantienen sumergidos en el vaso con pinzas para la ropa ordinarias. Pido disculpas por la sonoridad de mi stirer/centrífuga magnética--construí con Erector set piezas. Podría haber sido mejor utilizar mi K'nex magnético stirer/centrífuga que quiter un poco pero tuve que pedir prestado los imanes del neodimio del modelo K'nex para probar el modelo de sistema Erector. Usted puede ser capaz de escuchar el cambio en el tono que revuelve la sal del mar en el vaso de 50ml de agua (si se cambia la barra de progreso y hacia atrás entre 10 segundos y 43 segundos, es más fácil distinguir el cambio en echada). El cambio de tono es solamente un poco más alto, pero sí, agregar sal al agua disminuye la resistencia del agua. También he notado que muchos de los pedazos más grandes de la sal del mar no disolver, que puede explicar por qué sal del mar parece sabor menos salado que la sal de mesa común.

Utilizar un imán para modificar el paso del circuito 555 temporizador

Piezas necesarias:

Ajustar circuitos electroimán # 6SC M3
Circuitos rápidos hierro base Rod # 6SC M3B
Imán de neodimio (yo tengo la mía de un llavero magnético)

En este siguiente video, he conectado los cables de puente al bloque de electroimán circuitos Snap y había pegado mi imán de neodimio a la varilla de núcleo de hierro. Luego usé el imán para alterar la echada del circuito 555 prueba.

Hacer un órgano de lápiz plomo (grafito)

Un poco de diversión, en este siguiente video me he convertido el circuito 555 prueba en un instrumento musical simple. Dibujó una barra gruesa en un pedazo de papel con un lápiz del número 2 y con cinta el cable de puente blanco a un extremo de la barra y el otro cable de puente para moverse a lo largo de la barra para cambiar el tono del circuito de 555 prueba.

Probador del cable de

Piezas necesarias:

Puntas de prueba de multímetro 2 con conectores de banana (hombre)
2 pinzas de cocodrilo con conectores de banana (mujer)

En este último vídeo que he unido algunas sondas de un multímetro viejo al circuito 555 prueba. Los cocodrilos tienen conectores de tipo banana y conectar fácilmente con el extremo de las puntas de prueba que en el multímetro. Usar las puntas de prueba al pin 1 en el primer conector de prueba y encontrar que pin que está conectado al conector del segundo. Al principio del video demuestro como funciona el "detector de mentiras" apretando el cable entre mi pulgar y el dedo índice.
