Paso 8: Agregar una foto

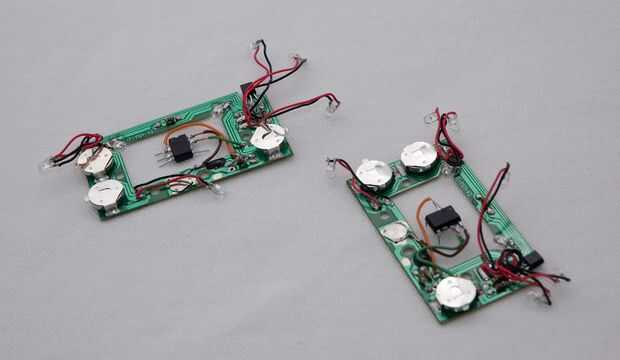

Puede dejar la cubierta de la tarjeta "tal cual" y todavía tienes espacio para el PIC en el centro, justo debajo del logo de Wii. Lo hice con mis versiones y y no tienen un problema.

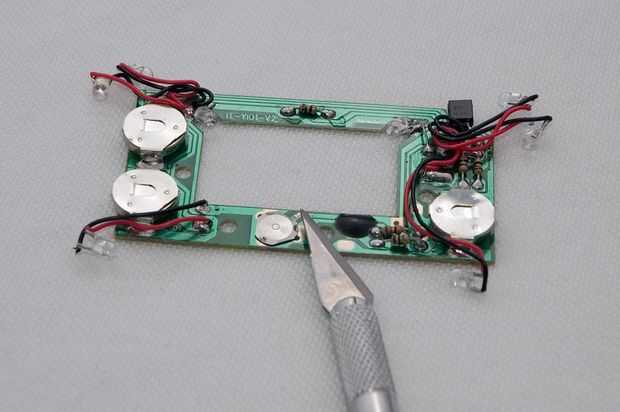

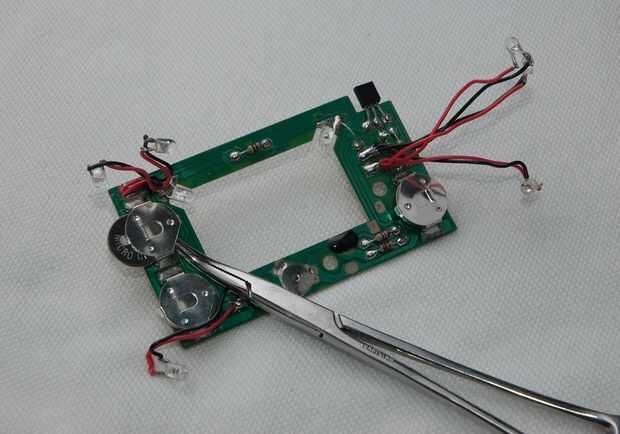

Usted tendrá que empezar cortando un rastro en el tablero que va desde el botón hasta el IC de blob poco. Vamos a aprovechar el botón y evitar la adición de otro. Usted querrá hacer el corte cerca de la gota negra por lo que podemos soldar un cable directamente a la traza restante. Usted sabrá que el corte trabajado cuando no se pulsa el botón para encender los LEDs (al insertar las baterías, la voluntad de LEDs todavía vuelta en diez segundos).
{imagen próximamente}
Una vez que has cortado el rastro, raspar un poco de la máscara de la soldadura el rastro de la capa. Esto es donde te suelde el cable a tu foto.

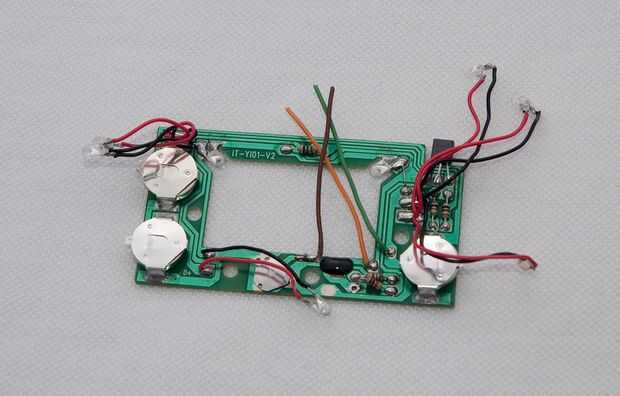

Ahora tenemos que añadir cables para llevar la energía del tablero principal y el PIC. Recuerde los dos cojines que señalé para la tierra y + 4.5V. Usted tendrá que soldar un cable a cada una de estas teclas.
El cable final que necesitará debe soldarse a la resistencia de derecha inferior en el tablero, se trata de un resistor limitador actual para el transistor. La soldadura del lado de la resistencia más cercana a la gota negra. Realmente no es necesario cortar un rastro aquí puesto que ya habían desactivado el tiempo mediante la reducción de la huella de botón.
Ahora su lista para colocar tu foto.
Suelde los dos tendidos con el conector correspondiente en la imagen. + 4, 5V debe ir a Vdd(Voltage drain) y el terreno debe ir a Vss(Voltage source).
Suelde el cable desde el transistor LED hasta Puerto del PIC 0.
Suelde el cable desde el botón al puerto 3 en la imagen, que es el único puerto de entrada.
