Hacking el Spy Video Trakr II (17 / 18 paso)

Paso 17:

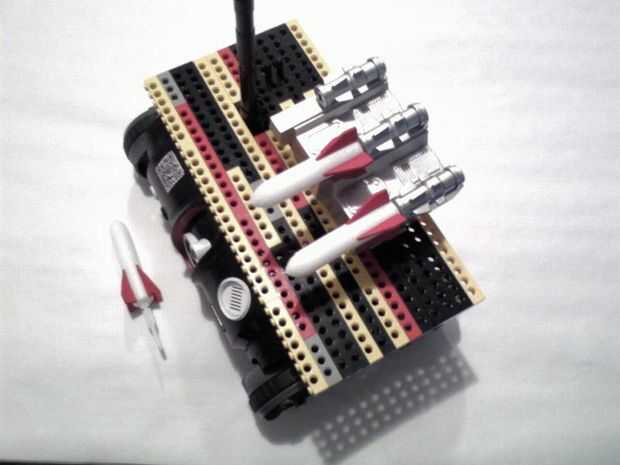

Aquí la plataforma del lanzador de misil montada en la cubierta de Lego. Las clavijas sobresalen del ajuste de la parte inferior el Lego technic Haz los agujeros así que, la plataforma no necesaria ninguna modificación adicional para conectar a la cubierta de Lego.

Abajo está la fuente de C Langusage para la App de Trakr:

////////////////////////////////////////////
relaycontrol aplicación para Spy Video TRAKR.
Analiza el programa para ver si era el botón A
TRAKR prensado en remoto y sistemas de GPC0 alta
y GPC1 alta para enviar corriente a través de
bobina electromagnética de un relé. Esta voluntad
Accione el interruptor del relé de cierre el
circuito de un dispositivo externo.
///////////////////////////////////////////

#include "svt.h" //include API oficial
#include "JAPI.h" //include "Salsa secreta" API

#define GPC0 (1 << 0) //bitmask PIN GPC0 = 00000001
#define GPC1 (1 << 1) //bitmask PIN GPC1 = 00000010
#define GPC2 (1 << 2) //bitmask PIN GPC2 = 00000100
#define GPC3 (1 << 3) //bitmask PIN GPC3 = 00001000
#define GPC4 (1 << 4) //bitmask PIN GPC4 = 00010000
#define GPC5 (1 << 5) //bitmask PIN GPC5 = 00100000
#define GPC6 (1 << 6) //bitmask PIN GPC6 = 01000000
#define GPC7 (1 << 7) //bitmask PIN GPC7 = 10000000

int keyState;                    definir "keystate" como entero

void Start()
{
JAPI_SetIoOutputMode(GPC0+GPC1); //Set modo de salida de los pines GPC0 y GPC1
}
bool Run()
{
keyState=GetRemoteKeys();    Tecla de control remoto TRAKR
asignar a keystate
Si (keyState > 0)
{//if keystate es mayor que 0
if(keyState&KEY_INPUT1)
{//Button un prensado
JAPI_SetIoHigh(GPC0+GPC1); //Set GPC0 GPC1 patillas y alta (3,3 v)
} else {}
JAPI_SetIoLow(GPC0+GPC1); Desconectar pins GPC0 y GPC1
}
if(keyState&KEY_HOME)
{//if botón home presionado
devuelven el valor false;           Esto va a terminar el bucle
}
}
verdaderas;                 bucle se repetirá hasta falso
}
End() vacío
{Fin de //Program - desconectar los pines
JAPI_SetIoLow(GPC0+GPC1);
}

Y el siguiente es el archivo Make:

# Makefile para juguete TRAKR
# Proyecto Trakr

TRACKR_PATH = C:/Trackr
PROGRAM_NAME = relaycontrol
PRETTY_NAME = relaycontrol
OUTPUT_PATH =. / intermedio
OUTPUT_NAME = $(OUTPUT_PATH) / $(PROGRAM_NAME) .elf
INTERNALS_PATH =... / Funcionamiento interno

FUENTES = app.c
S_OBJECTS = $(OUTPUT_PATH)/app.o

OBJETOS = $(S_OBJECTS) $(INTERNALS_PATH)/trakr.a

SHELL = sh
CC = gcc-elf-brazo
COMO = brazo-elf-como
BIN = brazo-elf-ld
LD = brazo-elf-ld

TOPMEMORY = 0XFFE7C000
CFLAGS = - O0-ME... / Internos/Include-me... / Funcionamiento interno-pared - gstabs +
TARGET_FLAG = - mcpu = arm926ejs - mapcs-32 - mlittle-endian - specs=specs.semi
LDFLAGS = -T... /Internals/WJ_APP_8M.LD -Wl,--defsym-Wl,__stack_base=$(TOPMEMORY) -Wl,-mapa -Wl, $(basename $ - nostartfiles-estática

todos: prebuild $(OUTPUT_NAME) así

$(OUTPUT_NAME): $(OBJECTS)
"Enlazan a... "
"Crear archivo $
-u _start -o $@ $(INTERNALS_PATH)/trakr_start.a $(OBJECTS) $(TARGET_FLAG) $(LDFLAGS)

$(OUTPUT_PATH)/app.o:app.c Makefile
"Compilación de $<"
-c -o "$" $< "$(TARGET_FLAG) $(CFLAGS)

. PHONY: limpiar así los

limpiar:
$(RM) -f $(PROGRAM_NAME) .bin
$(RM) -f "$(PRETTY_NAME) .bin"
$(RM) -f $(OUTPUT_PATH)/app.o
$(RM) -f $(OUTPUT_NAME)
$(RM) -f $(MKDEPFILE)

así:
brazo-elf-objcopy - O binario $(OUTPUT_NAME) "$(PRETTY_NAME) .bin"
[ -d "E:/" ] ; entonces \
CP "$(PRETTY_NAME) .bin" e:/aplicaciones /; \
fi
prebuild:

# Fin de archivo make
