Paso 4: modificaciones

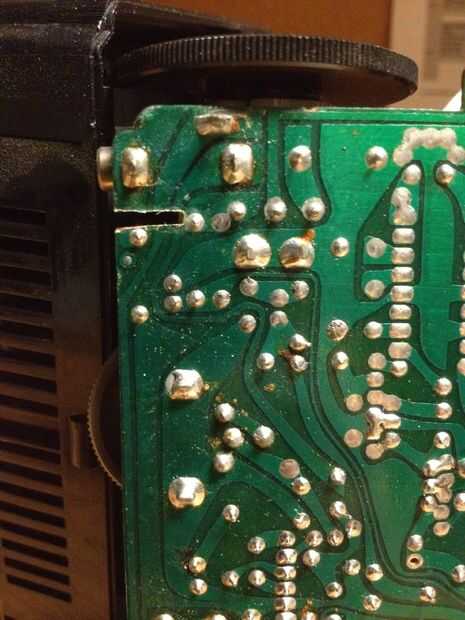

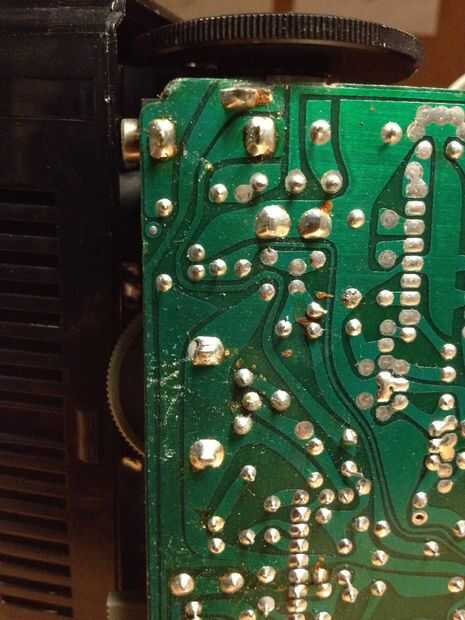

En primer lugar, localizar al conector de salida de audio en tu TV. Desde mi experiencia, más TV analógicas tiene uno, pero si el tuyo no, probablemente deberás comprar e instalar uno mismo. Mira aquí si lo haces. Como su nombre indica, este conector está destinado a la salida de audio, generalmente a un par de auriculares. Para este proyecto, queremos que una señal para el amplificador de entrada. Para ello, primero necesita desconectar el conector del circuito. Utilice una sierra para metales o dremel herramienta para cortar los restos va a la toma. Asegúrese de que estén completamente desconectados. Realmente no quieres que la TV intentando enviar señales en tu iPod.

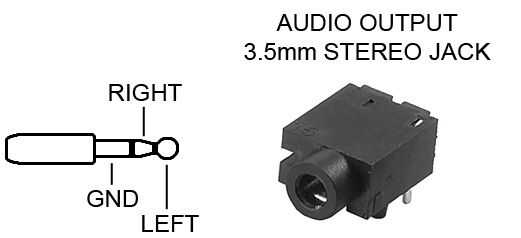

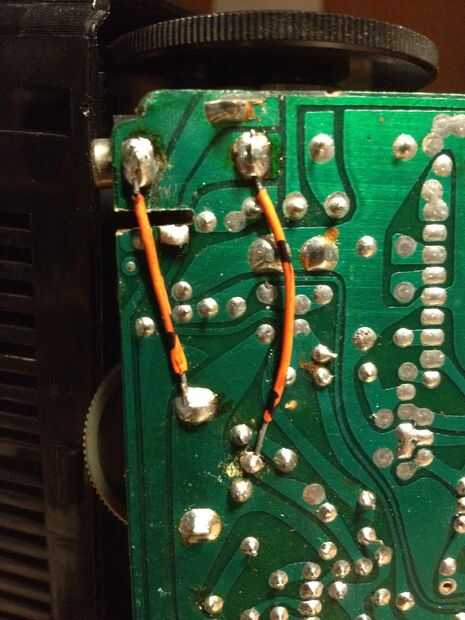

La toma de audio tiene tres puntos de conexión. En el frente del gato (más cercano a la parte exterior de la TV) es para la tierra. En la parte posterior de la toma es para señal de audio. La conexión restante se utiliza para apagar de la externa sonido cuando la toma de audio está en uso. Cortar los rastros "fools" la TV en el pensamiento de que el gato está en uso. Para resolver este problema, la soldadura de los rastros que iban al segundo y tercer conector juntos. La tercera foto de arriba debería dejar esto más claro.
Ahora, coloque el control de volumen en su TV. Probablemente se trata de una esfera que gira un potenciómetro en el circuito. Si es así, soldar un cable desde la señal de la conexión de audio a la pata central del potenciómetro. Suelda el otro cable a la pata de tierra de la toma de audio. Conecte su reproductor de música en la toma y empieza a jugar una canción. Toque el cable de tierra a cada una de las patas restantes del potenciómetro. Cuando escuche música jugando a través de los altavoces de la TV sabes que ha encontrado una. Desenchufe todo y soldar el extremo del cable en su lugar. Ahora que terminaste modificando la placa de circuito.

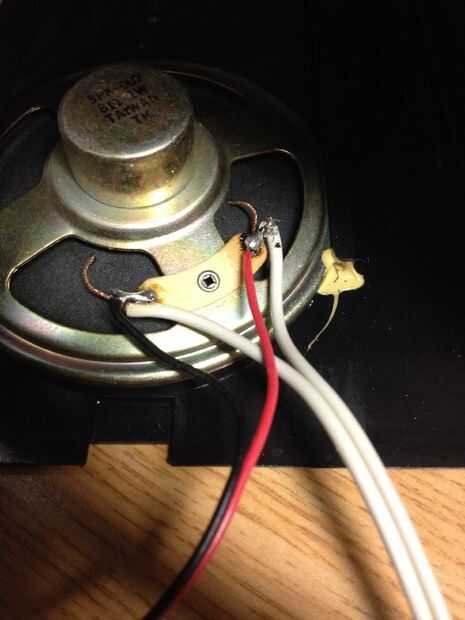

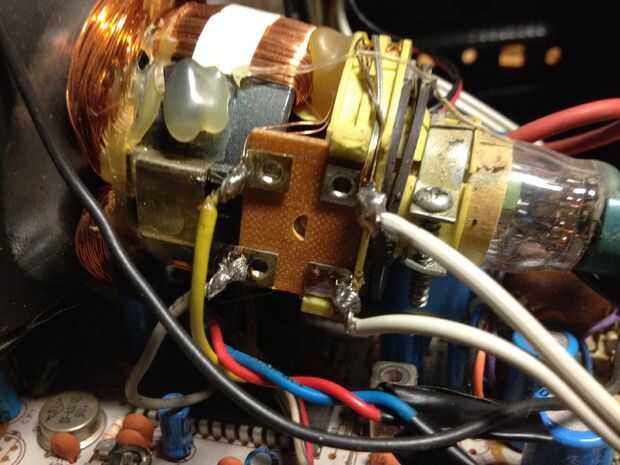

Lo único que dejó hacer es conectar el altavoz de la TV a la bobina de deflexión horizontal. La soldadura de dos alambres en su lugar y cierre todo. La conversión es completa!
