Hackear un viejo portátil a un proyector 3D (3 / 10 paso)

Paso 3: Construcción de la caja, montar las lentes

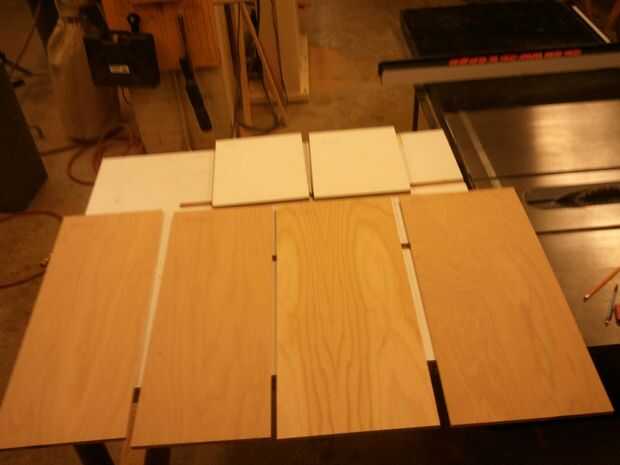

Después de seleccionar los instrumentos ópticos (lentes de fresnel, trillizos), basado en el tamaño de su pantalla LCD, su longitud de proyección y pantalla tamaño, debe tener una buena idea de las dimensiones de su caja. Mina había construida en madera contrachapada de 1/2" para los paneles laterales y MDF de 3/4" para el frente y atrás.

Cortar y montar tus lentes Fresnel dentro de la caja en la posición correcta.

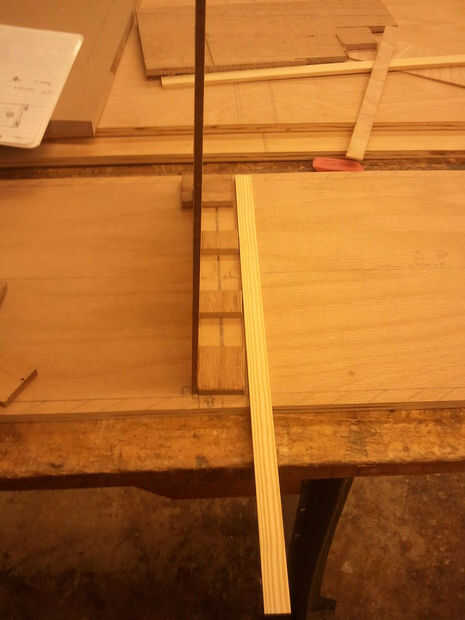

Los fresnels se deben cortar según su cálculo en el paso 1. Ya que están hechas de plástico, nada funcionará, realmente. Sólo asegúrese de proteger la parte de las lentes que realmente va a utilizar, ya que arañazos y defectos eventualmente podrían ser visibles en la imagen proyectada. Mina que la corte en el mismo ancho de la caja, para poder simplemente deslícelos con guías adecuadas de trozos de madera.

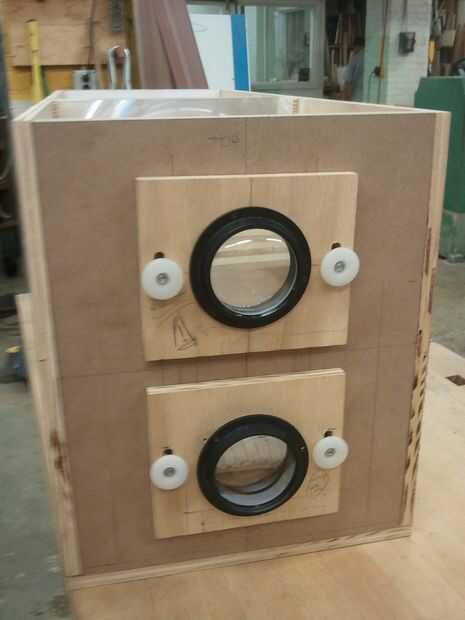

Abrir aberturas en el panel frontal de la caja y montar tus lentes de proyección. Es bueno dejar un margen para ajustar su posición en el final, para corregir errores e imprecisiones en la fabricación. Para ello, permitió los pequeños paneles que sostienen mis trillizos a mover arriba y abajo gracias a las perillas que puedo apretar manualmente.
