Paso 2: Añadir los Leds

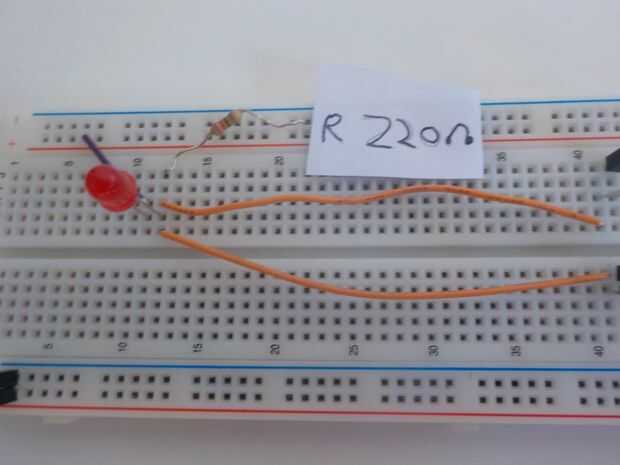

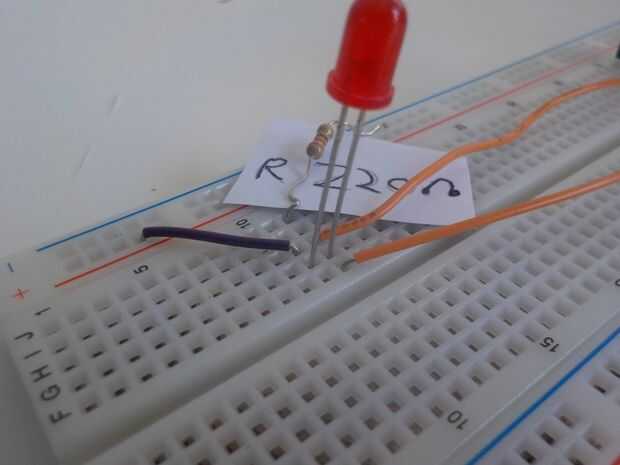

Añadimos el led rojo y led amarillo dos a la placa (si es tu primera vez LED conexión ve aquí para una introducción sobre como flashear un led a Kano). Primero conectamos un led a una columna de la placa (hemos utilizado la columna G) rojo. La + lado del led rojo fue conectado con un cable corto a la + columna de la placa (no el + se utiliza para el motor del circuito, se utilizó el otro lado de la placa). -Lado del led rojo fue conectada a un resistor de 220 ohmios. La resistencia fue conectada al - lado de la protoboard.

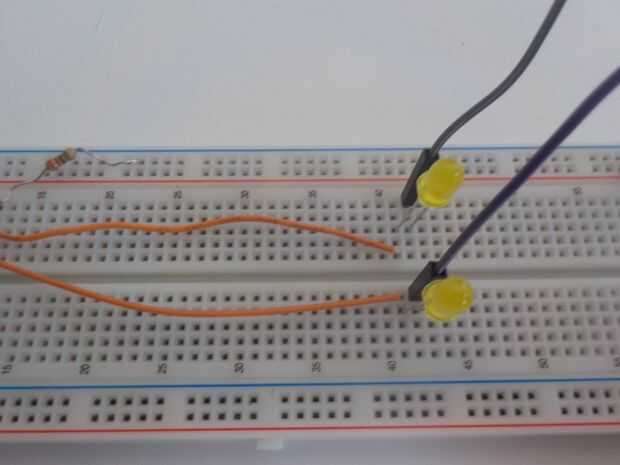

Ahora agregue dos amarillo led a la placa en dos columnas diferentes (hemos utilizado F y H). Añadir dos cables, conectando el lado - de cada amarillo condujo al - lado del led rojo (y se conectará también a la resistencia mencionada). Conectar el + lateral de cada amarillo condujo a un puente de hombre a mujer. Estos puentes se destinarán a la GPIO de Kano frambuesa Pi.

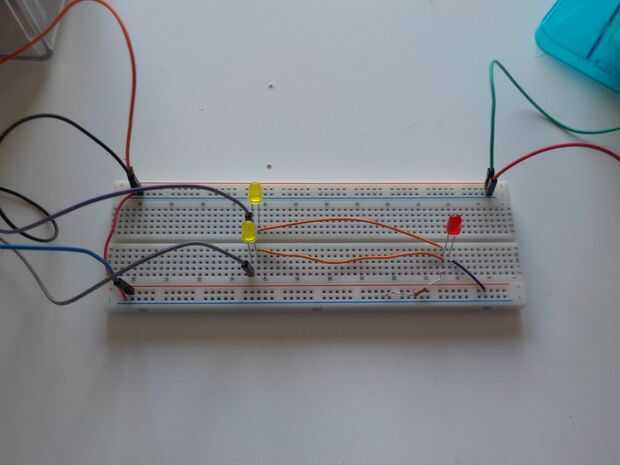

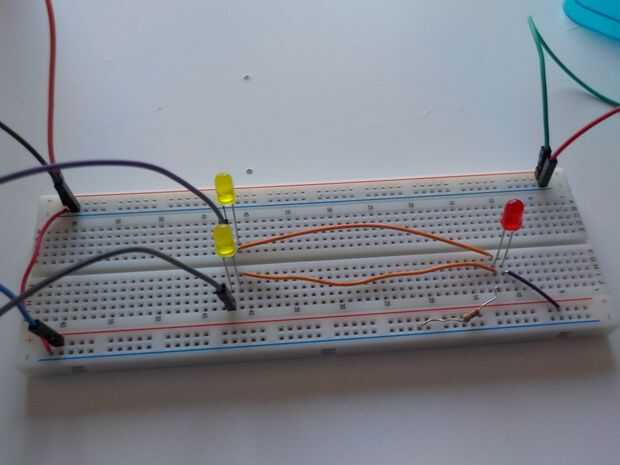

Finalmente añadimos un cable para conectar las dos - columnas en el protoboard. El motor y los tres llevados a compartir la misma tierra.
