Paso 5: Agregar un joystick para un controlador NES con el anterior método de hack

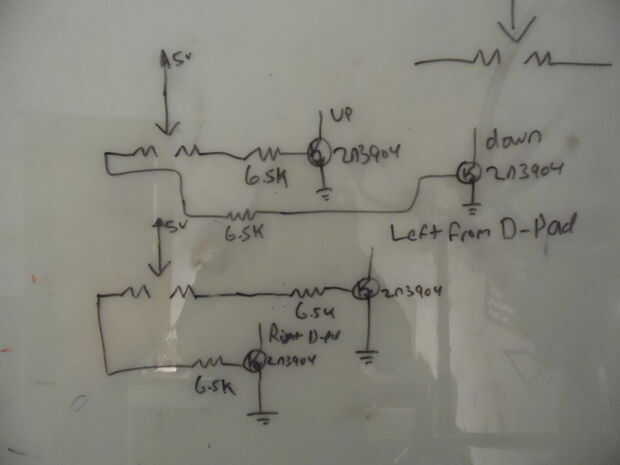

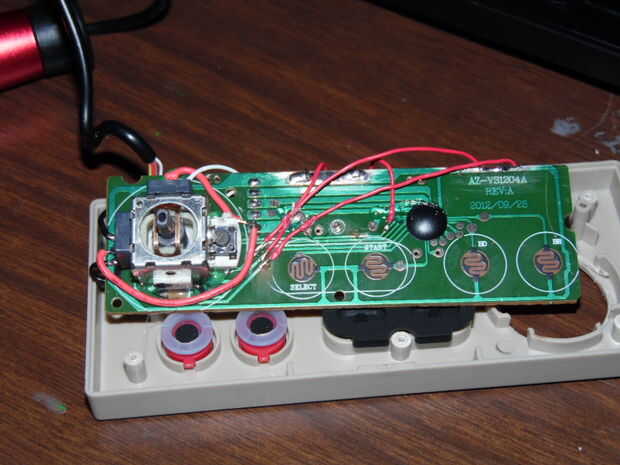

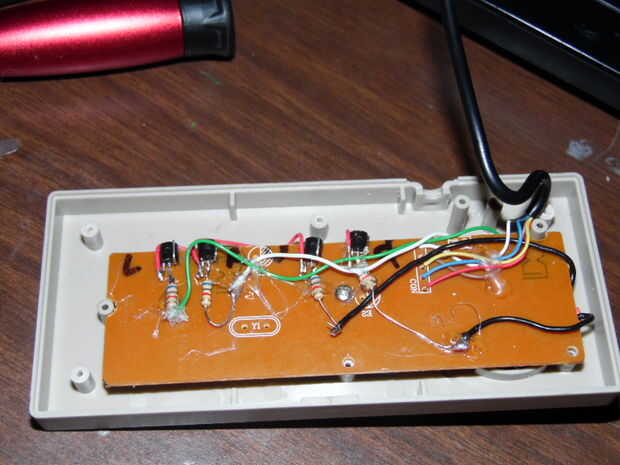

Esto es donde puede conseguir confuso para algunos. Muchos controladores de ahí detectar cuando un botón va a masa (0 voltios), el controlador de NES es entre esa lista. Así que para poder utilizar este método en un controlador de NES necesitamos usar un transistor npn. La tensión de salida positiva de las macetas hackeadas controla un transistor usando ese voltaje y la corriente para encenderlo. Permiten cosas esencialmente ir al suelo girando transistores NPN. Desde que reemplazó a los botones del pad direccional con un joystick que necesitaba utilizar cuatro transistores para emular la tecla. Tomé la señal en un lado de los botones en el tablero de circuito y corría por el pin del colector de un transistor, luego fue soldado el pin emisor a tierra. El pin de la base se enciende cuando el joystick se mueve y permite el transistor encender y conectar a tierra. La señal de corriente por el transistor es el antes de tierra. Redacté un esquema en mi tablero blanco para ayudar a ayuda. También no se olvide una resistencia base ;) Todo esto sería mucho más fácil de entender si sabes cómo funcionan los transistores. Como he dicho antes, esto funciona con los controladores NES originales así! Tenía un agujero del círculo donde el dpad estaba en orden al abeto el joystick de la ruta. Funciona fabulosamente!
