Paso 6: La parte difícil.
La parte más difícil de este proyecto es localizar los pines correctos y sus cables conectados...

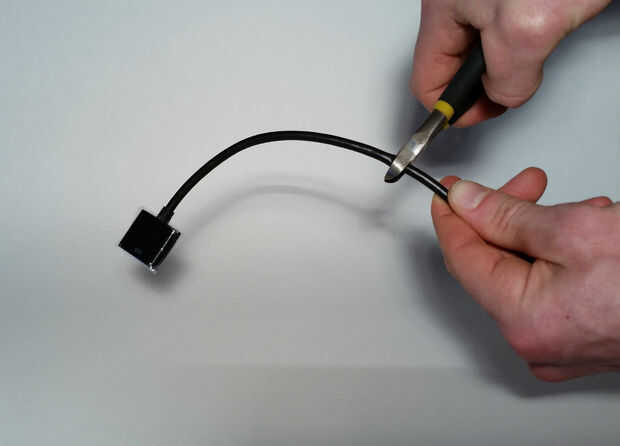

En primer lugar, debe cortar ese cable de extensión de muelle nuevo.
Quite el extremo del conector hembra del cable. Va a utilizar el conector que se conecta a tu iPod.
Asegúrese de dejar suficiente cable para permitir errores.
También, cuando el proyecto termine, algún cable adicional es agradable ya que permite el iPod conectado ser un poco más móvil.
Tire el blindaje de los cables y sáquelo exponiendo los alambres individuales.

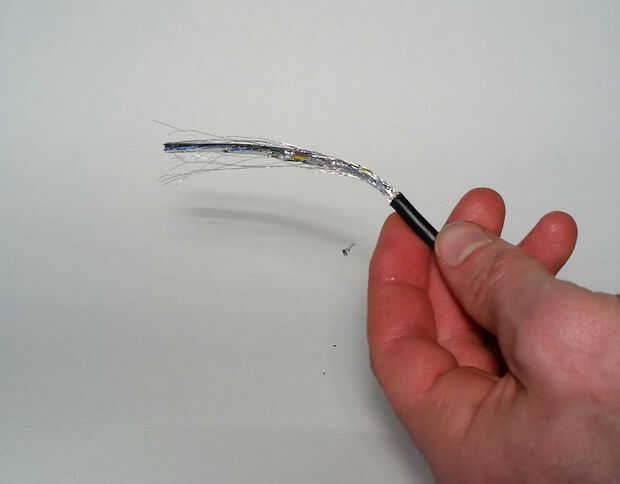

Hay dos capas. Un envoltorio de papel de aluminio alrededor de los cables y un cable desnudo trenzado alrededor de eso. Ambos necesitan ser removidas.

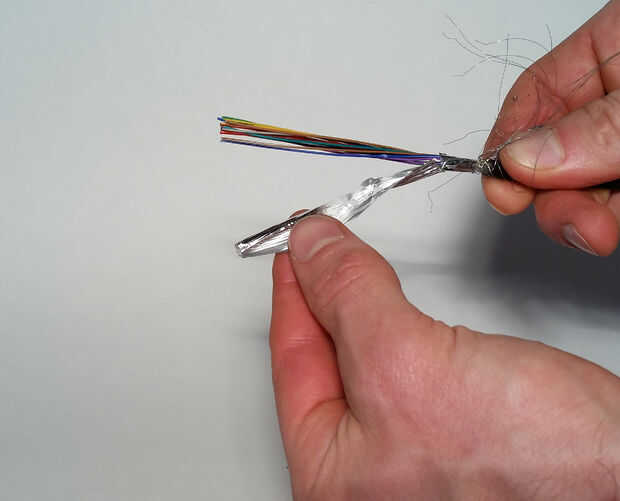

Tira lejos la capa
El cable contiene cables de calibre 24. Estos diminutos cables poco pueden ser difíciles de pelar pues el pelacable promedio sólo pequeño calibre 20 o 22. Pelacables automático hacen un buen trabajo con estos cables poco. Si no tienes acceso a pelacable automático, funcionan bien los dientes. Si usted valora la integridad de sus dientes, utilizando un soldador es otro método que funciona bastante bien. Me sale la pone caliente, de hierro el alambre sobre una superficie metálica, presione la punta del cable donde desea comenzar a remover, cuando empiece a fumar suavemente tire el cable manteniendo la plancha en su lugar.

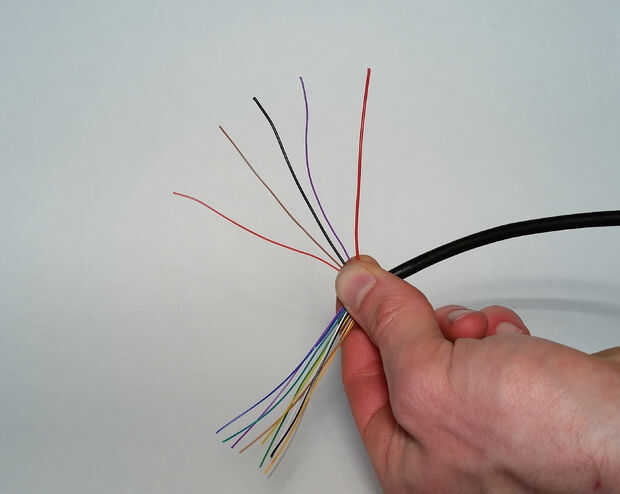

Si está usando el cable en este tutorial, no hay para todos los cables. Solo simplemente hacia fuera los cables diferenciados por color y te puede saltar el siguiente párrafo.

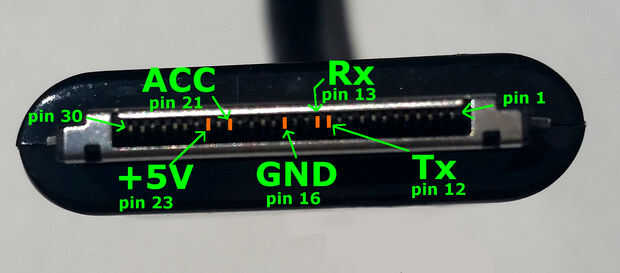

El Cable sugerido por este tutorial utiliza la codificación de color siguientes:
- + 5V Pin 23 rojo (No raya)
- GND Pin 16 negro (No raya)
- RX Pin 13 Brown (con banda)
- TX Pin 12 morado (No raya)
- ACC Pin 21 rojo (con banda)
Localizar los deseada 5 cables

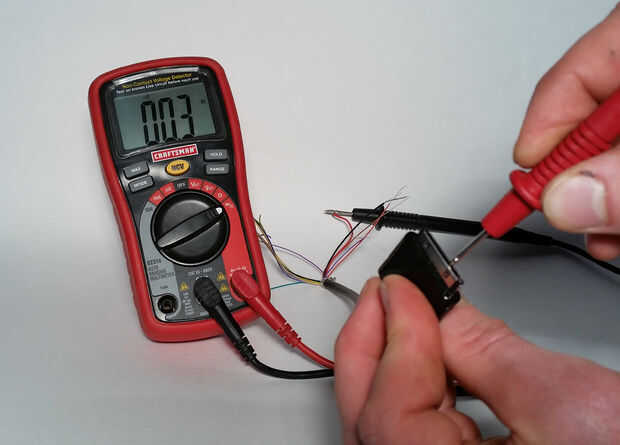

Esto es donde un multímetro viene muy bien.
Use la continuidad, conecte un cable del multímetro al alambre expuesto en un extremo y ubicar el pin correspondiente en el conector de 30 clavijas al tocar el otro cable del multímetro al pin.
Algunos de los cables utilizan el mismo color. Hay realmente una pequeña raya en uno de esos cables de colores duplicados. Esta banda puede ser difícil de ver pero es pertinente que hacerlo.

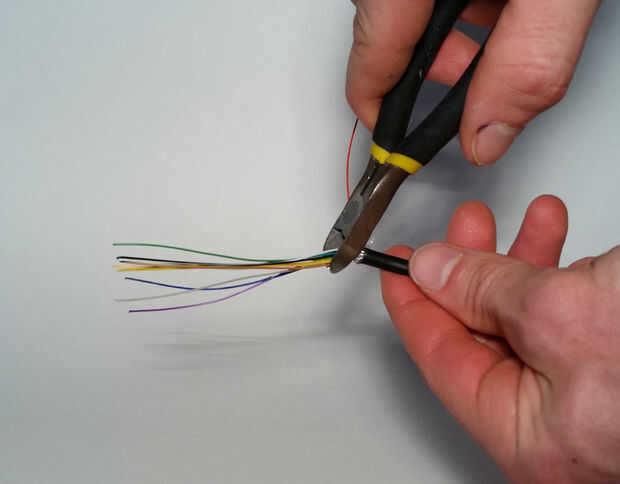

Una vez que tengas los cables correctamente seleccionados, siga adelante y quite los cables no utilizados del grupo.
