Paso 4: Conectar a tu coche
1 - el tronco
Incluso si tu coche no viene con un cambiador de CD, casi siempre está pre cableada para se. Abre su baúl y explorar detrás del panel de fieltro en el lado del conductor. Encontrarás tres cables - los 3 pin cable es la conexión de bus y el cable de 6 pines es la entrada de audio analógica a su estéreo. No es necesario el conector de 20 pines grande.

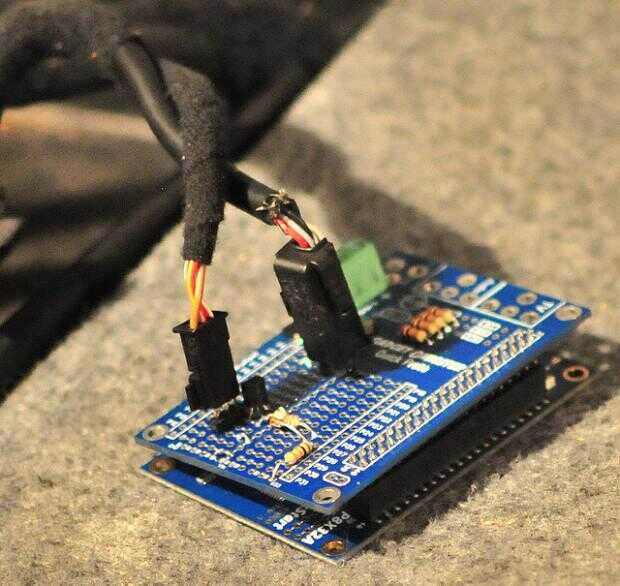

Enchufe los cables de 6 pines y 3 pines en su coche Kracker;
2 - conector OBD2

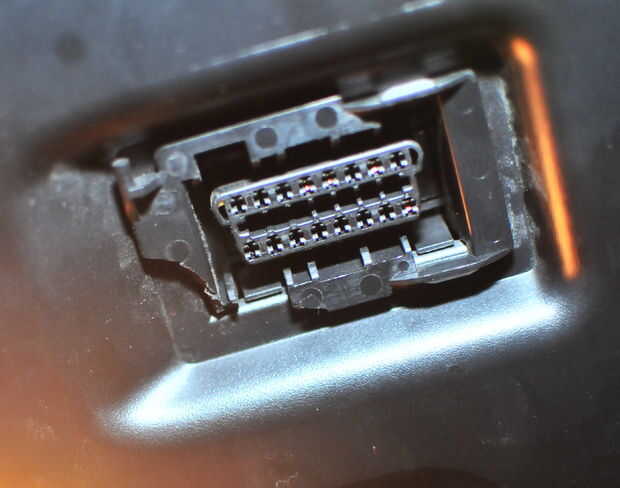

La conexión del tronco le permite acceder a todos los accesorios en el coche, pero no la unidad de Control motor o unidad de Control de transmisión. Para acceder al motor y transmisión, debe conectarse a través del conector 'A bordo de diagnóstico'. Es en el coche bajo el volante y se ve así;
Utilice un poco de alambre de puente para conectar cada pin de la Kracker coche a estos pines OBD;

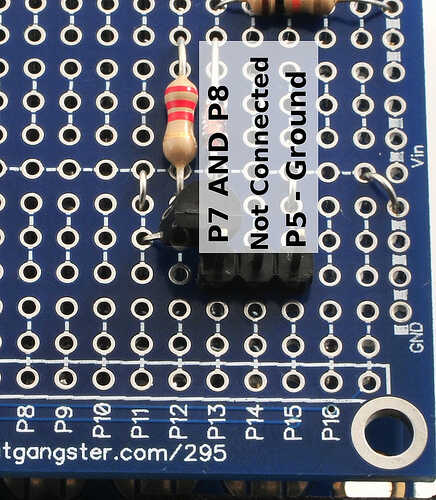

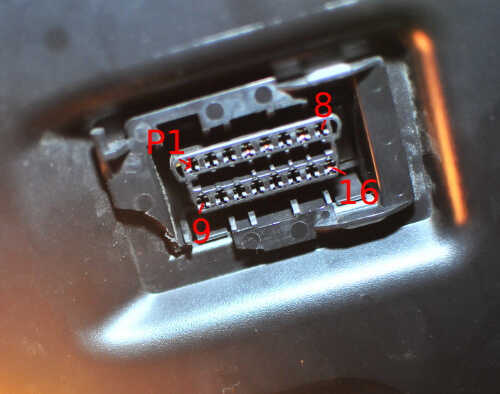

El pin de la izquierda en el coche Kracker conecta con patillas 7 y 8 en el puerto OBC. El pin central no conectarse. El pin de la derecha se conecta al pin 5.
3 - conector diagnóstico

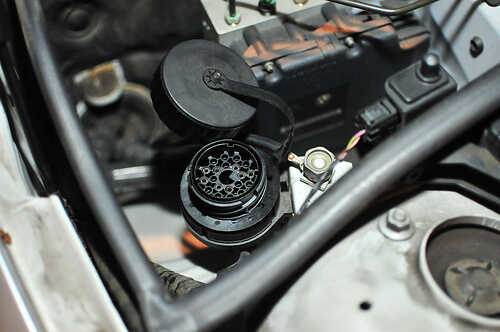

Algunos coches también tendrá un conector de diagnóstico bajo el capó - mina tiene un gran conector que incluye conexiones de autobús y un par otras cosas al azar (como dos conectores para restablecer el aceite cambian recordatorio);

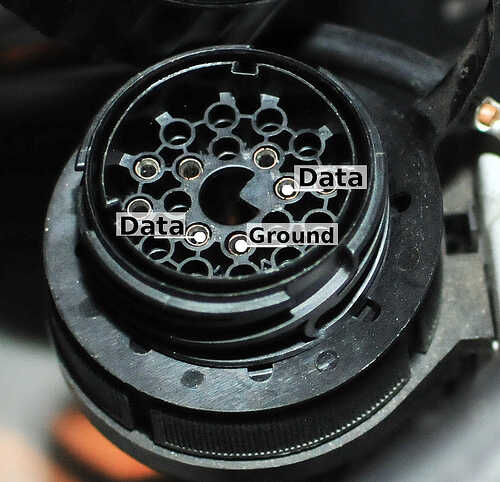

Para el BMW 'Pacman' conector, conecte las líneas de dos datos para el pin de la izquierda en su coche Kracker y el puerto de tierra a la clavija de la derecha.
Al hacer el diagnóstico, normalmente utilizo el conector de Pacman - de audio y entretenimiento, usar el conector de tronco.
