Paso 7: Comprender el regulador y la soldadura!

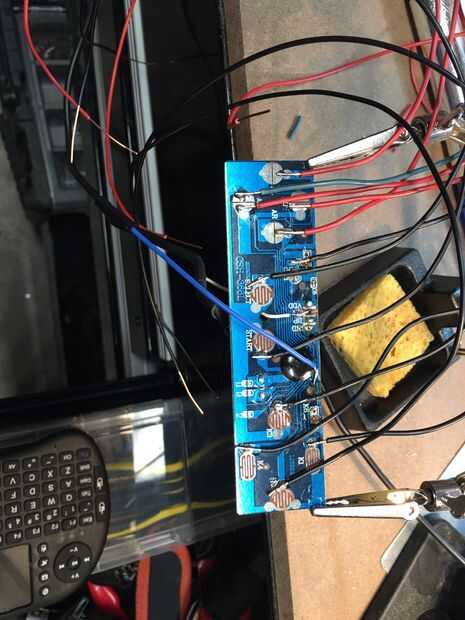

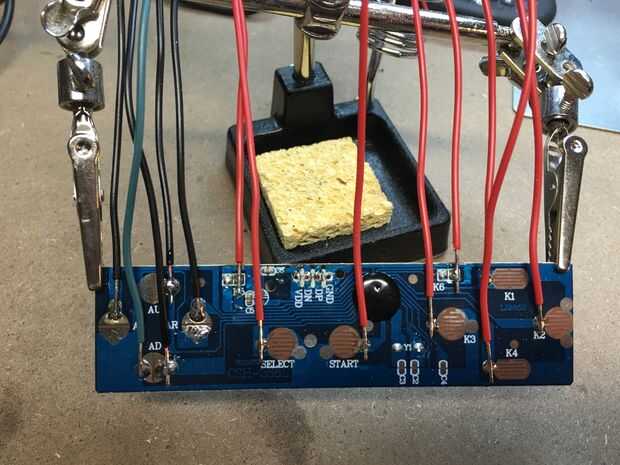

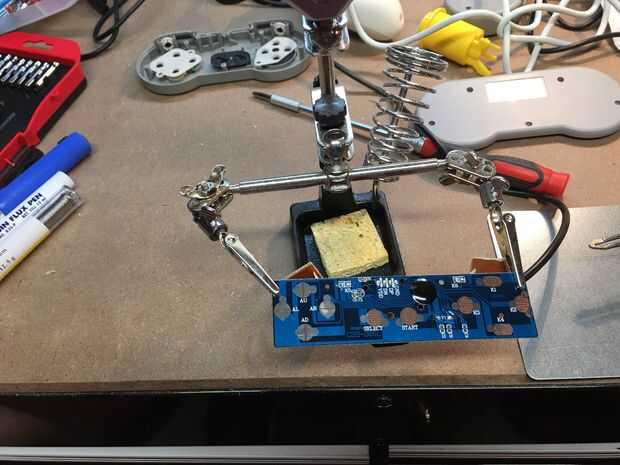

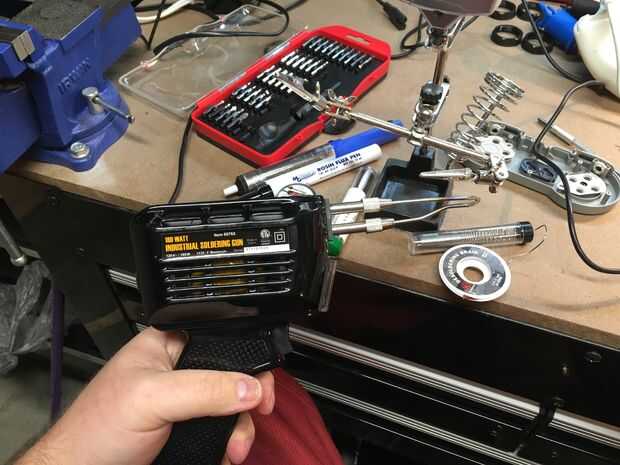

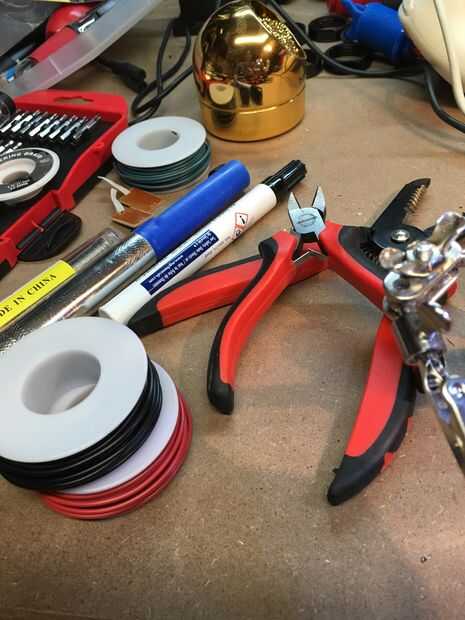

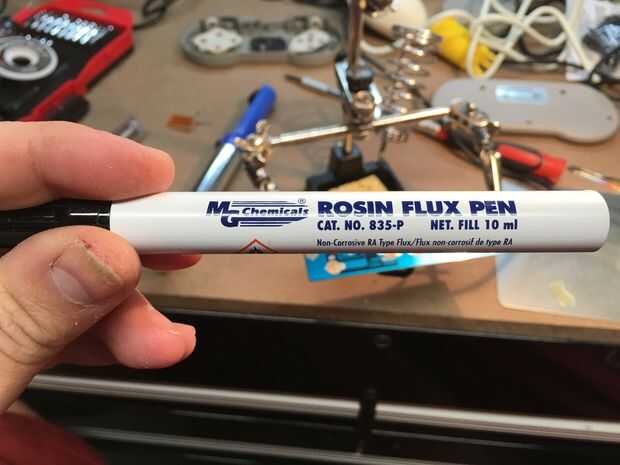

La forma que vamos a hackear es soldar un cable al lado del circuito en cada botón que no es común o tierra que esto significa que si usted utiliza un pad SNES tienes 8 cables, uno por el botón y luego 4 cables para el pad direccional, luego un cable más por un común. Por lo tanto necesita soldar 13 cables a la tarjeta controladora, si nos fijamos en la Junta donde los botones de ir es fácil de determinar cual es el cable único y que es el común, si nos fijamos en los rastros el uno en el lado común ir de botón a botón, pero el otro cable van directamente al chip o al globtop o cualquiera que sea el cerebro de su tecla específica pasa a ser.
Otra manera de saber donde soldar los cables es usando un metro y medir continuidad, lado tiene continuidad desde un botón a otro es el lado que no desee.
No sé si explico esta claramente lo suficiente pero si no estoy, no dude en hacer preguntas y voy a intentar mi mejor responderlas.

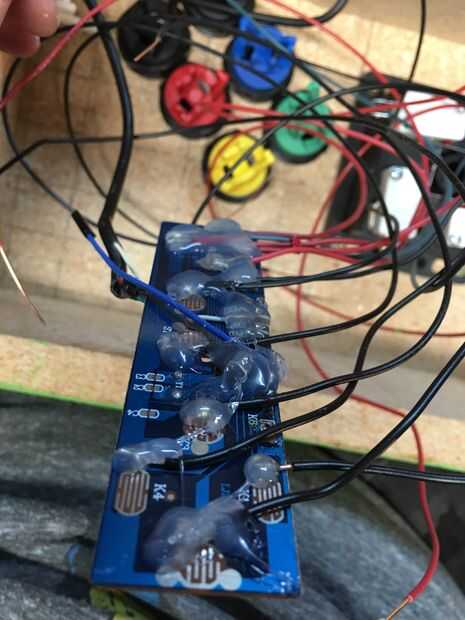

Si nos fijamos en la L y la R botones de hombro, verás que tienen un tablero lateral pequeña que va directamente en el botón y funciona de la misma manera. He decidido eliminar esa pequeña placa y soldar directamente en el tablero principal, esto fue un error y estaba usando alambre sólido era de espesor poner a través del orificio el cable original soldadas a la parte superior del agujero y tiró de la cabeza debido a la posición incómoda del alambre y el área de soldadura real muy pequeña tuve , si tuviera que hacerlo otra vez quisiera ya sea conseguir un alambre que encaja en el agujero o simplemente uso el pequeño PCB y pegamento sólo caliente a la parte posterior de la placa principal, así que piense sobre esto cuando haces tus propias. Aprender de mi error, después de todo ¿no es eso porqué hacemos esto?
La razón de esta obras son botones arcade micro interruptores, si tienen 3 terminales, entonces uno es un campo común, tierra (generalmente el que está al lado) y luego los otros dos son uno normalmente abierto y uno normalmente cerca, que significa que si normalmente es cerrar cuando usted presiona el interruptor abre el circuito, si es normalmente abierto presionando el interruptor cierra el circuito que es el que utilizamos para esta aplicación , si tiene dos terminales, entonces ya debería ser normalmente abierto.

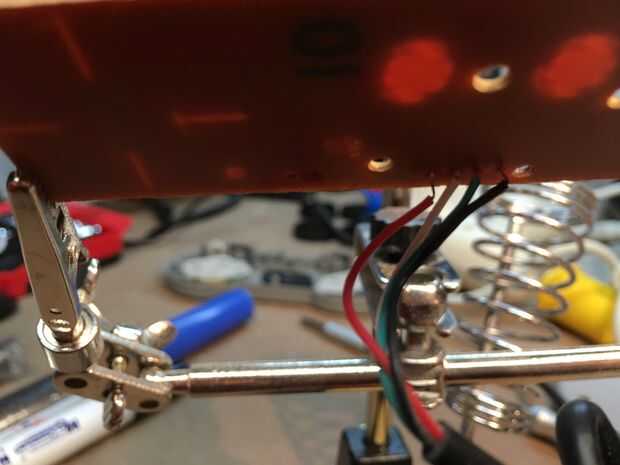

Si observas mi soldadura, verá que en los botones del hombro tiró de los cables y fue muy difícil para la soldadura por lo que recomiendo que sólo utilice la extensión o si no entonces pegamento caliente tan pronto como la soldadura lo así que tiene menos posibilidades de tirar cosas y haciendo su vida muy difícil.
