Hackeando el Button de Digg con un Cable de interfaz desprendible (2 / 13 paso)

Paso 2: Preparar los cables

Ahora, lo necesario para preparar los cables para el cable. Si usted está de soldadura directamente en el conector D-Sub probablemente solo es necesario utilizar cinco hilos (Pin "A" es el no utilizado), pero supongo usted estará haciendo un cable general y los seis. Construcción de un cable "universal" con seis cables y conectores en un extremo le permitirá conectar el cable a un ISP programador si usted quiere más tarde (yo he conectado mi Digg Button a la AVRDragon). Pero, que es en este momento fuera de alcance.

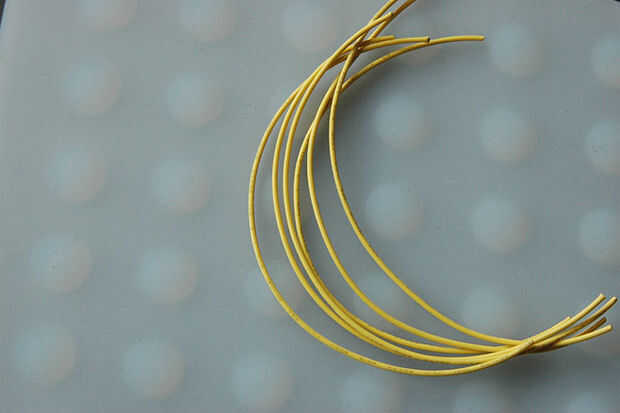

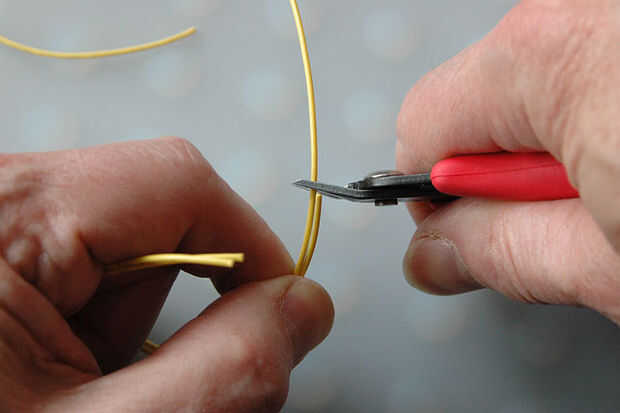

Hice mis cables de 6" de largo. Estaba pensando que no quiero demasiado para evitar cualquier tipo de interferencia eléctrica que viene a veces de largos trozos de alambre. Pero, en retrospectiva creo que 8" o 10" probablemente habría sido aceptar y habría sido más conveniente. Por lo tanto, cortar seis (o cinco) trozos de alambre a la longitud que desee.

Después se cortan los cables, tira de 1/8" cada extremo (esto es donde los peladores le ahorrará mucho dolor!).

Para facilitar los cables después de la soldadura, los extremos del alambre de la "lata" por la fusión de una muy pequeña cantidad de soldadura en cada extremo. Tenga cuidado de no calentar demasiado los alambres, o el aislamiento derrita haciendo que un poco más difícil trabajar con más adelante.
