Hack o la modificación de la cabeza montado aparezcan (HMD) para hacer una pantalla más grande (7 / 8 paso)

Paso 7: Producto Final, el nuevo mejorado HUD :)

Ahora, perfore un agujero en la otra parte de la carcasa de la cámara. ¿Por qué??? Porque necesitamos una fuente de luz para el LCD & y utilizaremos la misma luz en el tablero de circuito. Armar la cámara y debe tener este aspecto.

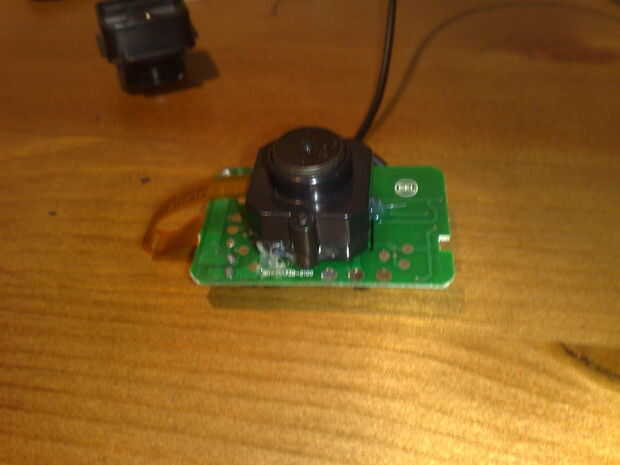

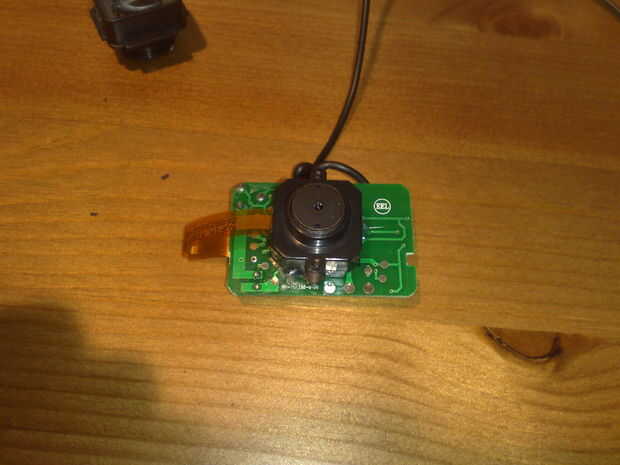

Utilizar la herramienta giratoria y corte/taladro a una pieza de plástico, donde estaban los tornillos de la 2 cámara = usted puede notar, que las cabezas de estos tornillos de dos cámaras son mayores entonces la superficie de la carcasa. Esto significa que si le ponen la cámara con el lado del objetivo no sobre la mesa, estarían en la cabeza de los tornillos. No quiere esto y por lo que necesitamos perforar a un pedazo del plástico = para que al atornillar los tornillos de atrás, van a estar en una fila con la carcasa.
(se puede ver en la imagen)

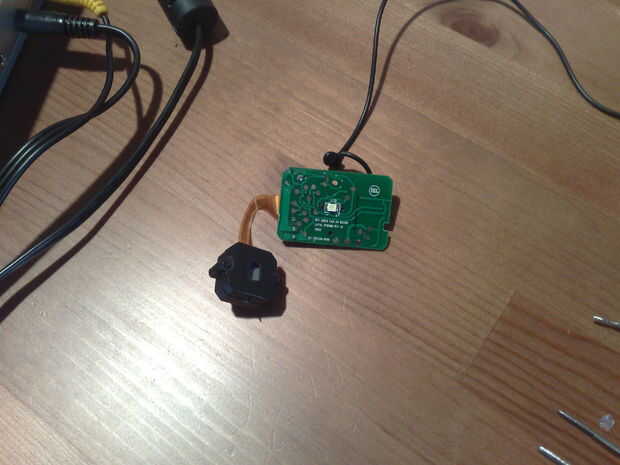

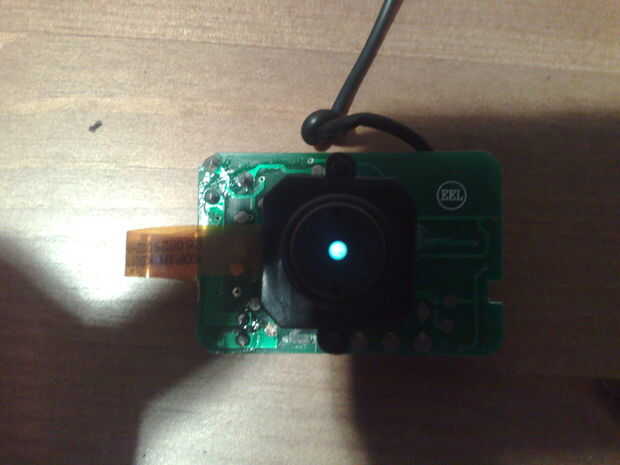

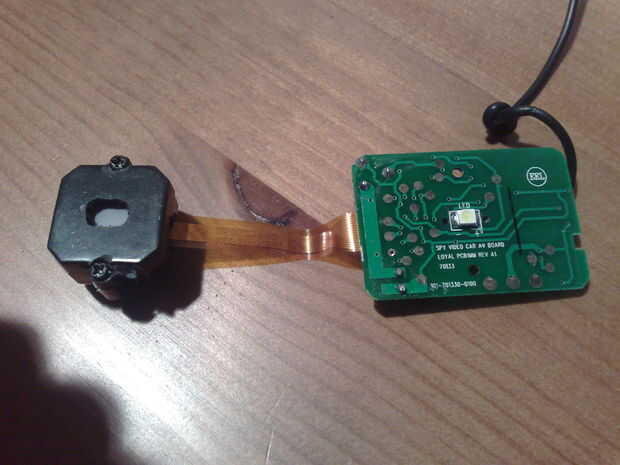

Ahora, conecte el cable de cinta del LCD a la placa de circuito. Conecte la placa de circuito a la batería de 9V, conectarse a una señal de vídeo (reproductor de DVD, cámara, utilice el coche espía &) y la carcasa de la cámara = tu HMD nuevo a la luz en el tablero de circuito. La razón, por qué lo estamos haciendo como este, es para adaptarse a la luz en el centro de la HMD / LCD display. Cuando encuentre la posición correcta, haga una marca, desenchufe 9V y señal de video y y pegar con la pistola encoladora.

Ahora, tienes tu nuevo HMD mejorada. Traraaaaaaaaa :)
