[Hack] luz en la noche y tal vez incluso fiesta (3 / 4 paso)

Paso 3: Probar el cable y parpadear

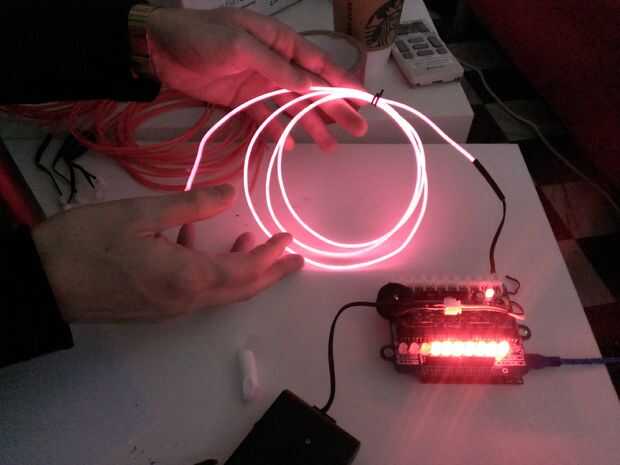

Prueba el cable por conectar al Arduino escudo (y el driver + pilas demasiado). Código de ejemplo para ejecutar el escudo y probar su funcionalidad puede encontrarse en la Página de Google Code para el escudo de neón fría.

El conductor tenía algunos problemas para nosotros y tuvo que utilizar en modo "blink" que enciende y apaga la alimentación de las luces, y así la luz no es sólo controlada por Arduino. Idealmente debe utilizarse en "modo on" para el control completo de Arduino, sigue trabajando en una corrección.

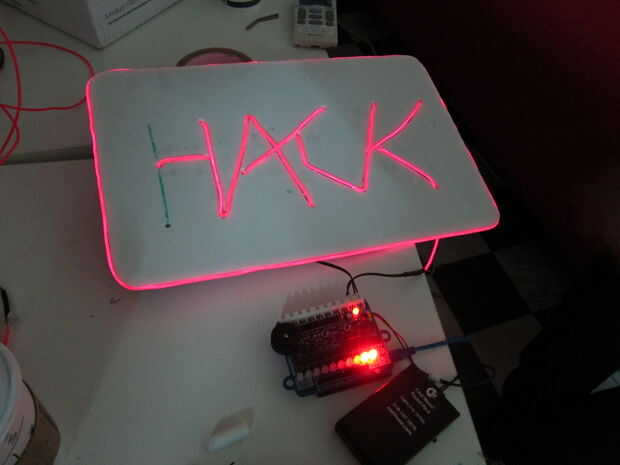

Después de probar los cables en general, conectar la Junta que hizo. Las conexiones de izquierda a derecha se accede a través de los pines digitales del Arduino 2 a 13, y salida baja apagado de las luces un canal, mientras que altas vueltas un canal. Puede ver que el patrón del alambre debe mostrar en el depurador patrón LED luces.

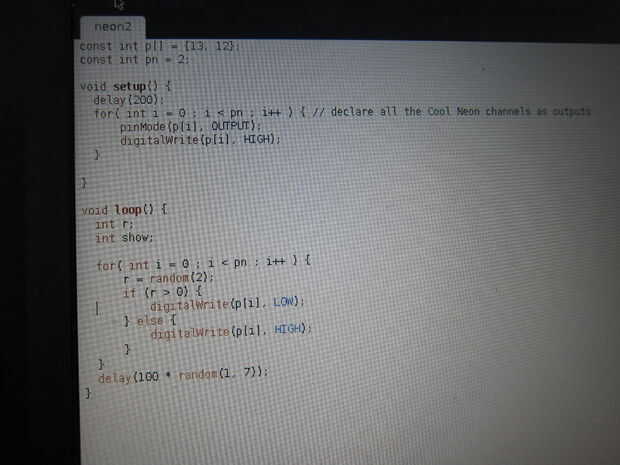

Para esta prueba, hemos creado un pequeño programa que aleatoriamente enciende/apaga cada uno de los 3 cables y luego espera a que una cantidad aleatoria de tiempo entre actualizaciones de luz. Código de Arduino para luces parpadeantes: https://gist.github.com/imrehg/9064109

El video adjunto muestra cómo parece.
