¿Hack de auriculares (4 / 9 paso)

Paso 4: Prepárese a su toma de

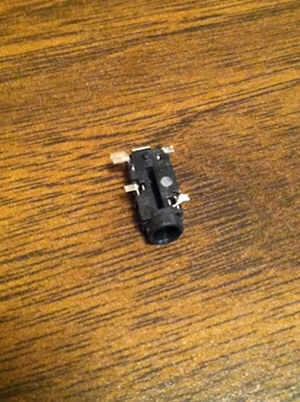

Desoldar este gato de la vieja Junta de reproductor de mp3.  Fue bastante simple de hacer.  Pongo un enchufe en el conector de palanca.  Luego tocaba el soldador uno a la vez a las cuatro lengüetas de metal montados en la superficie de la Junta.  Como lo hice yo aplica ligera presión con el enchufe como palanca para la parte de la Junta.  Tomó un par de veces tocando cada pestaña pero finalmente vino suelto.  No ser demasiado fuerte o se romperá la parte.  Una de las pestañas apareció cuando que desoldar la pieza, pero fácilmente se quebró hacia atrás en su ranura.

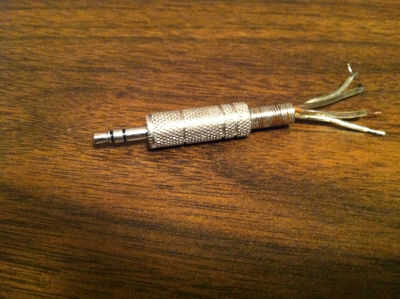

Si no fuera ya obvio que ficha fue que me fui por delante y probado la parte de continuidad sólo para asegurarse.  Para ello utilicé a un conector de auriculares que alambré yo apenas para este propósito.  Así fácilmente podía mapa el cable que va hacia la punta (izquierda), el uno para el centro (derecha) y el suelo.

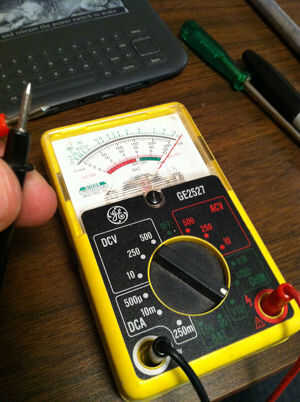

Para comprobar la continuidad se establece un multímetro para que cuando toquen las puntas de prueba del medidor se mueve.  Toque una sonda hasta la punta de la clavija y la otra sonda a los cables hasta encontrar el cable que mueve el medidor.  Repita para todas las partes del gato.  Cuando se sabe que cables van donde pones el enchufe en la toma y prueba que cables corresponden a cada ficha.
