Paso 6: Fabricación Digital.

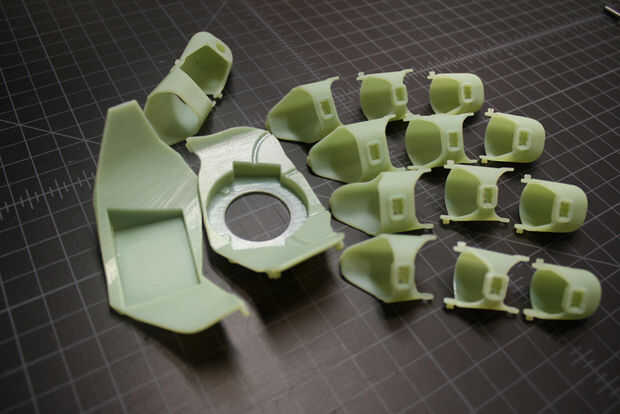

Los componentes impresos en 3D incluyen dos "placas" para la parte posterior de la mano - estos casa del circuito de teléfono celular y batería - y los segmentos del dedo - estas casa los botones para marcar el teléfono así como el teléfono micrófono y el altavoz. Porque no tengo acceso a una impresora 3D de alta resolución, subcontrata estos componentes. Hay varias compañías que ofrecen impresiones 3D únicas personalizadas, como Autodesk 123D, Shapeways, Ponoko. Porque un amigo se lo recomendó, fui con Ponoko. Opté por la opción "Extrafina Durable plástico". Éstos fueron impresos en una Objet Connex 3D-impresora, utilizando un material ABS-como propietario que se cura con láseres UV. Ponoko fue un placer trabajar con e incluso me ofreció consejos para mejorar mis diseños para trabajar mejor en sus procesos de impresión.
Abrir un paquete de Ponoko, por cierto, es una de las mejores sensaciones.

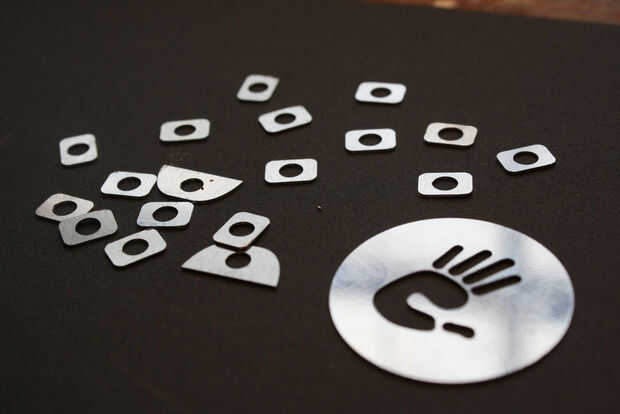

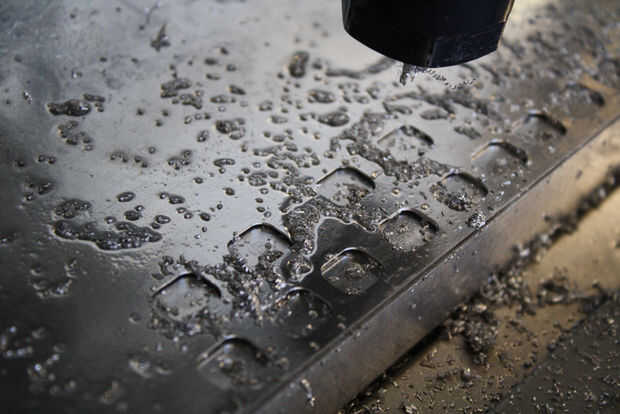

Para algunos otros componentes, como las placas de metal que encajan sobre los botones de dedo, usé un escritorio molino CNC a las formas de la máquina de metal de hoja. Un buen amigo y mentor Frankie Flood - Compruebe hacia fuera su increíble trabajo aquí - déjeme usar parte de su equipo para fabricar estos componentes. Si no tienes acceso a un molino CNC, Ponoko ofrece también servicios para diseños personalizados de corte de chapa de acero inoxidable.

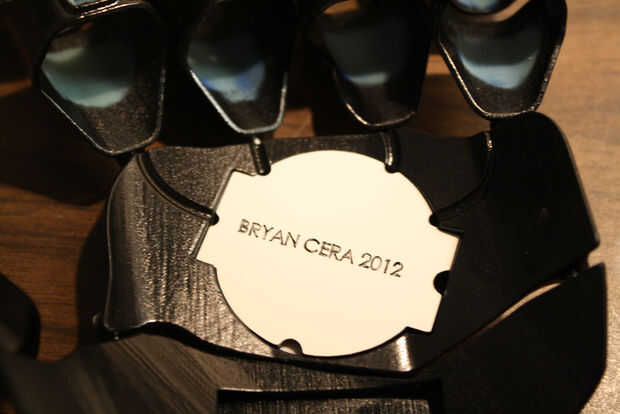

También utilicé un cortador láser para crear la cubierta trasera que tiene el circuito y los cables en la placa de la mano superior.
Para impresiones 3D, necesitará guardar sus modelos CAD como archivos STL (estereolitografía formato). Se trata de un modelo geométrico simplificado que software 3D-impresión puede cortar muchos poco a imprimir. Los componentes 2D se pueden guardar en varios formatos dependiendo de la tecnología su uso para cortar, como archivos de cad DXF o DWG, o incluso archivos de adobe illustrator.

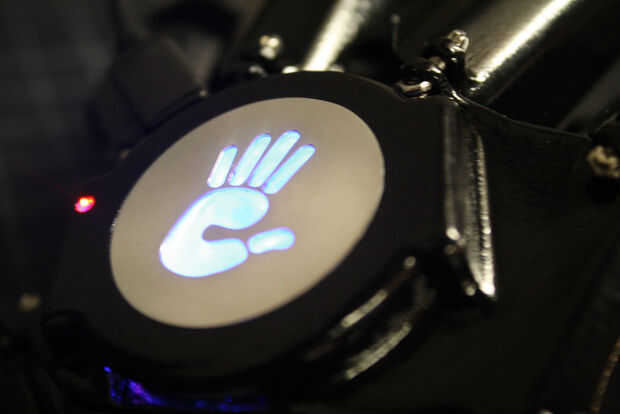

El último componente para fabricar era retroiluminada "logo de la mano" para la parte posterior de la placa de la mano. Había ya LEDs en el circuito del teléfono, así que quería utilizar para hacer un logo de un guante iluminado, al igual que el logotipo de apple en un ordenador macbook.

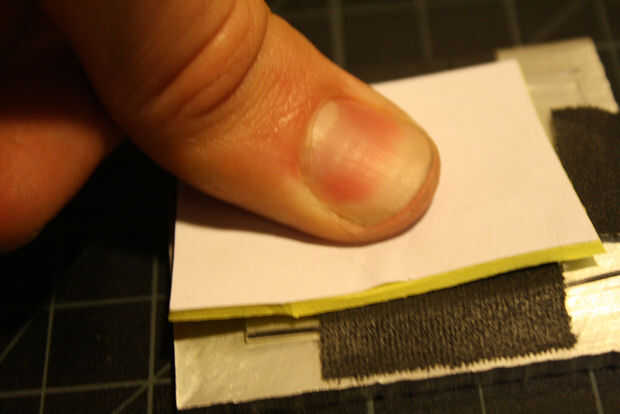

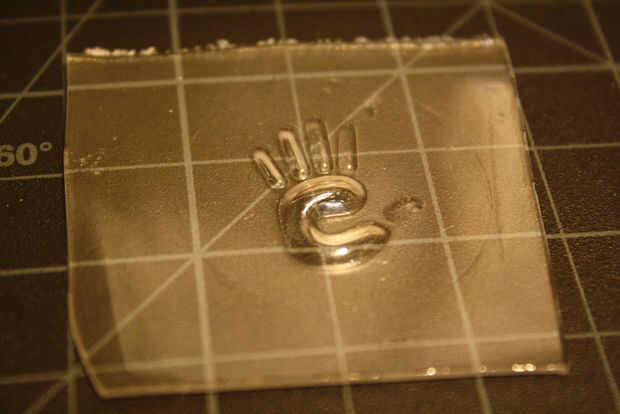

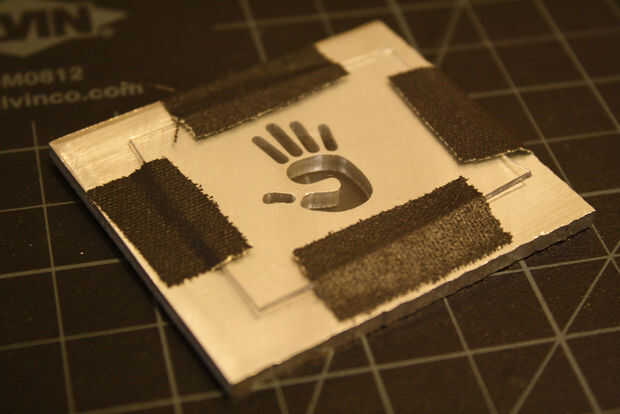

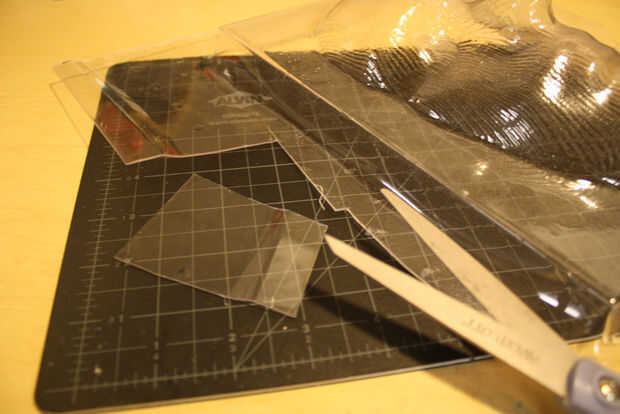

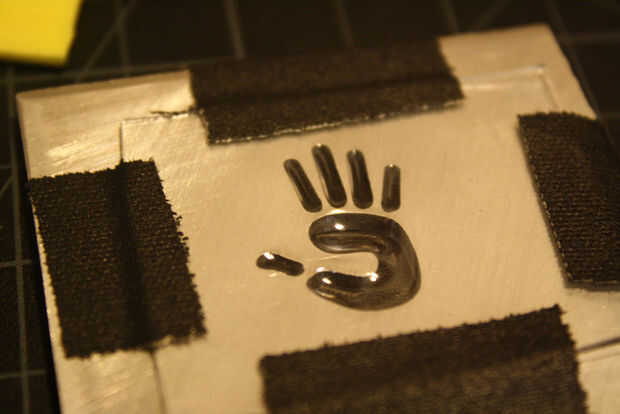

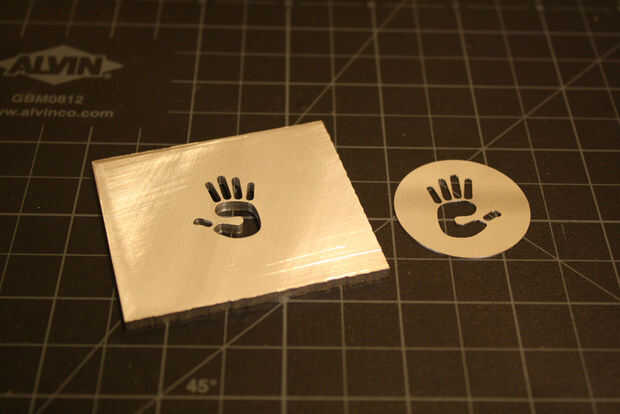

Para esto, mecanizan un logo de mano extra fuera de un pedazo grueso de aluminio, y usando un trozo de plástico PETG (sobra de otro proyecto) creé un poco repujado termoformado para colocar bajo la insignia del metal de hoja. Era tan sencillo como grabar el plástico sobre el troquel de aluminio, ablandar para arriba con una pistola de calor y utilizando un pedazo de espuma de artesanía para empujar el PETG ablandada en el dado. Botón fantasía instantánea-thingie!
El resto de los componentes en línea, o vienen desde el celular ya hackeado aparte. Ahora que ya tengo todas las piezas del guante (las impresiones 3D de Ponoko, las piezas de metal planas de metal de hoja, la cubierta de corte por láser para la placa de la mano y todos los bits extras de electrónica y hardware) es el momento para que todo lo ves bastante antes del montaje final.
