Hacia un aparato plástico genérico algo un poco más hermoso (9 / 14 paso)

Paso 9: Cableado: conectar la placa frontal

Limpian todo tipo de piezas de electrónica roto viejos para su reutilización en proyectos como este. Usted aprenderá mucho de romper cosas... no sólo es este conocimiento útil para la reparación de 'cosas' sino que también podrá construir nuevos proyectos con algunos de los métodos estándar emplean a diseñadores industriales, sin tener que ir a la escuela de diseño industrial.

Una vez más, centrándose en la parte más difícil primero... Empiezo pegando caliente los interruptores de la placa frontal.

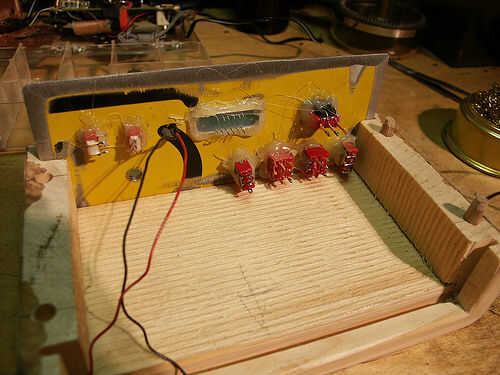

Colocar los interruptores en la placa frontal

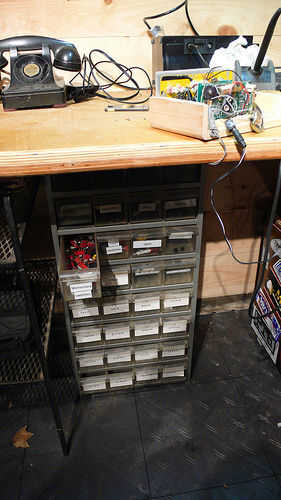

Tenga en cuenta la pequeña bandeja de plástico... Estos son indispensables en cualquier proyecto de este tipo. Cuando los tornillos de un dispositivo los coloque en orden a lo largo de una fila. A continuación, cuando se trata de construcción nueva puedo invertir el orden y nunca estar en una pérdida en cuanto a que tornillo va donde.

Marcar los interruptores para soldar

Otra vez, porque yo estaba usando una variedad de interruptores diferentes, algunos con hasta 6 terminales en la parte trasera, necesito 'mida dos veces, corte una vez'. Usé un probador de continuidad para detectar que pines son los que hacen un circuito cuando el botón se presiona y marcado con un rotulador permanente de punta de fieltro.

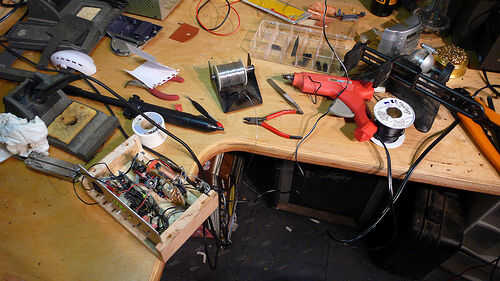

Video timelapse del cableado actual

Aunque este video es un poco corto, esta es la parte consume tiempo. Primero corte un par de cables para cada interruptor, a rayas de los extremos y malvados con soldadura.

Prueba el nuevo panel frontal por primera vez

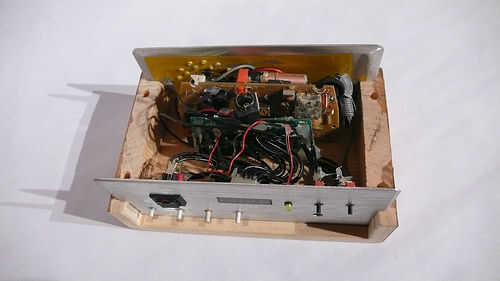

Con suficiente del cableado terminado para que mí probar la alarma yo no podía esperar enchufe juntos las distintas partes y si para una prueba de manejo. Su siempre un poco nervio demolición alimentar algo nuevo para la primera vez y la experiencia me ha enseñado a Compruebe antes de conectar la electricidad

Me di cuenta solo lo que el 'chanfle' era luego con configuración de la alarma. Se me olvidaba que la luz no se enciende en el momento de la alarma, viene en 30 minutos antes y consigue gradualmente más brillante hasta la hora de alarma. Por lo tanto, su trabajo de todos y podemos proceder con los toques.
