Hacer una tarjeta de referencia de resistencia (2 / 11 paso)

Paso 2: Diseño de la tarjeta (parte 1)

supongo que tengo pude sólo desgarrado de mi tarjeta de shack de radio y lo analizado y llamado un Instructable... pero que no es ninguna diversión (y posiblemente infringiendo derechos de autor).

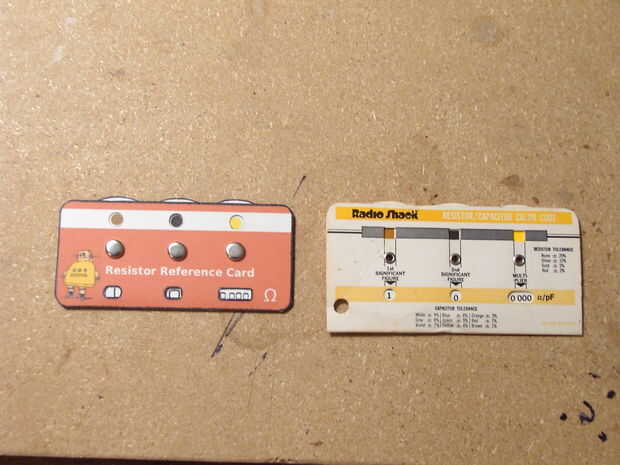

La tarjeta original de shack de radio muestra los códigos de color para resistencias, condensadores e inductores, pero para ser totalmente honesto, nunca he utilizado el lado del inductor, y raramente he encontré con condensadores de colores (en algunos radio vintage equipo tal vez), por lo que decido no molesta replicar aquellos, mi tarjeta hará resistencia solamente.

También la tarjeta de shack de radio, según resistor estándar color códigos muestra oro (/ 10) y plata (/ 100) en la banda 3, otra vez algo que no es muy probable que suben en electrónica de la manía, así que debido a lazyness de parte y parte "cómo voy a imprimir colores metálicos en una de inyección de tinta" esos 2 no están incluidos en la sección de multiplicador.

La tarjeta puede mostrar los valores de 10 ohmios a 99 meg-ohms con ninguna confusión y que debe ser muy bien para la mayoría de las aplicaciones, heck la tarjeta Radio Shack sólo hace 99 meg-ohms...

Ahora sigamos con el diseño pero!

Si usted no tiene interés en Cómo hice realmente los gráficos de la tarjeta y sólo desea imprimir una imagen y montarla por favor pase al paso 7
