Hacer una SUPER Joule Thief luz! (2 / 7 paso)

Paso 2: El circuito

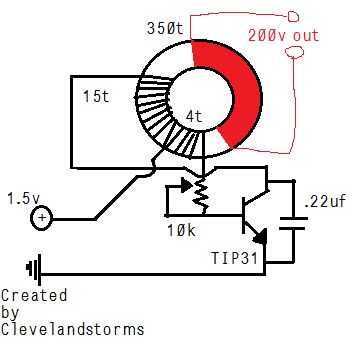

Actualización!!!! He cambiado el condensador de .22uf a un condensador de .68uf y me estoy poniendo una salida más estable y más.                                                                                                                                                                                                         Aquí está el circuito. Como se puede ver, el transistor actúa como un oscilador y pulsos de la corriente en la bobina primaria. Esto provoca una gran tensión en la bobina secundaria. Las dos clavijas del adaptador CA pueden conectarse a los extremos de la bobina secundaria, o puede soldar los extremos a un foco de luz directamente. Esta configuración tiene un potenciómetro de 10 kilo ohmios. Controla la corriente que fluye a la base del transistor. Más corriente significa una mayor tensión en el secundario y en última instancia una luz más brillante.  El condensador de .22uf parece mejorar la salida de mi toroidal, así que lo dejé en. Quizás tenga que cambiar el valor dependiendo de la frecuencia resonante de su toroide, o simplemente puede omitirlo y el circuito funcionará muy bien. Es un circuito muy simple como se puede ver.
