Paso 2: Cortar las cosas a medida taladro algunos agujeros.
Si usted pide 80/20® stock fuera de Ebay, no necesariamente te la longitud que desee. Así que verifique que usted está pidiendo una protuberancia que es al menos tan larga como necesites.

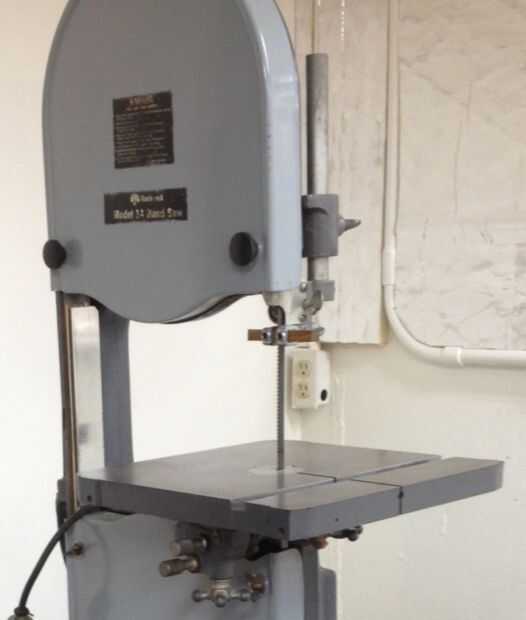

Mi sierra es un más viejo 14" Rockwell (Delta). la tabla es aproximadamente 12" largo por 11" de ancho. Tiene dos pestañas en el extremo de cercano y de lejos de la tabla con agujeros roscados (1/4-20). Pusieron allí para montar raíles valla. Estas bridas extienden más allá de la mesa por aproximadamente 1/4" cada lado. (Si no tiene agujeros de montaje, entonces usted tiene algún trabajo serio para perforar y golpear ligeramente en la mesa de hierro fundido.)
Mida la longitud de la mesa incluyendo estas bridas. Para mí sería unas 12-1/2"(estoy ADIVINANDO! NO TOME MIS MEDIDAS COMO EVANGELIO!)
Añadir 4" a esa longitud. Esta es la longitud que usted necesita para las extrusiones 2040 y 1020.
Medida desde la parte delantera de la tabla de la columna vertical. Esto es la longitud de cada de dos 1010 extrusiones.
(Ver notas de imagen para la orientación.)
Mida la distancia (de centro a centro) entre los orificios de montaje de carril de guía.
Pone su extrusión de 1010 en la mesa con el extremo derecho en consonancia con la parte delantera de la tabla. (Está mirando el extremo cercano de la tabla.) Globo ocular sobre donde se alinea el agujero de montaje de la mano derecha en la protuberancia. Marca de la extrusión.
Perfore un orificio de 1/4" a través de la extrusión: centrado en la ranura de la extrusión.
Mida desde el centro de ese agujero y marque la distancia para el segundo agujero de montaje. Debe ser bastante precisa aquí.
Lo mismo para el carril de extremo.
Enrosque cuatro tornillos de cabeza botón en el carril de los agujeros de la brida de montaje. Deslice las protuberancias 1010 en los tornillos. Alinee los orificios en las protuberancias con las cabezas de los tornillos y apriete los tornillos.
Si no alinean los agujeros y los tornillos, tendrá que alargar los agujeros hasta que usted puede caber su llave en los manguitos roscados.
Montar las protuberancias 2040 y 1020. Es posible empernar los dos juntos, pero eso requeriría perforar algunos agujeros de acceso a través de cualquiera de los dos el 1020 o la extrusión de 2040 similar a cómo se perforaron los agujeros de 1010.
En cambio, usé los soportes de ángulo para conectar las protuberancias. Cuatro ajuste de la tornillería de especialidad a cada uno de las 2" abrazaderas de las esquinas. Luego deslice las abrazaderas en las dos protuberancias como se ve en la imagen 2. Apriete los tornillos de caperuza. Posición las protuberancias y los apoyos firmes luego dos tornillos en cada apoyo y busque la Plaza. Encontré que necesitaba añadir algunas cuñas para conseguir la Plaza de dos extrusiones uno al otro. Si los dos son cuadrados y nivel en la parte inferior, apriete hacia abajo el resto de los tornillos.
