Paso 3: Conectar todo junto
![]()
![]()
![]()
![]()
El im de microondas utilizando para hacer esto tenía un papel en él con esquemas de todo así que me uno a la pintura de lo que necesitaremos, también podrá incluir un filtro de ruido si desea utilizar uno. Los pernos en el filtro deben ser etiquetados "L" y "N", debe haber dos de cada clase, dos de entrada dos de salida y un cable verde de tierra. En la toma de corriente (en América) el orificio izquierdo (uno más grande) es neutral y el orificio del lado derecho (uno más pequeño) está vivo y medio es, ahora que conoces este cable el filtro. Conecte la salida para el lado primario del transformador de alto voltaje. Hay dos devanados secundarios en el transformador, el pequeño se llama el "calentador" y su uso para el calentador de magnetrón, éstos son generalmente alrededor de 3V @ 15A. La bobina más grande es el lado de alta tensión, generalmente tiene una salida de 2kV @ 500mA y te matará al instante, estos se utilizan para la producción de las microondas, te darás cuenta hay solamente un cable para esto, el otro está conectado a la base de hierro. Tome el cable de alta tensión y conéctelo a un lado de su condensador, en el otro lado Conecte uno de los cables del calentador, el diodo y un cable para ir al magnetrón. el otro cable en el diodo debe conectarse a tierra así como el caso del magnetrón y el núcleo del transformador.
La primera imagen es un esquema con dos configuraciones que hice en paint.

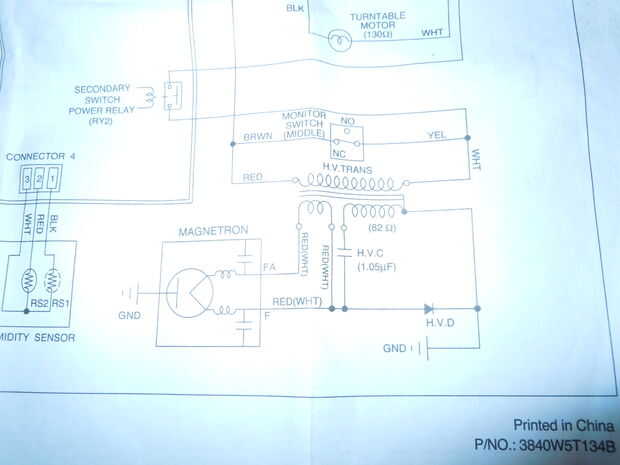

La segunda foto es el esquema del horno de microondas.

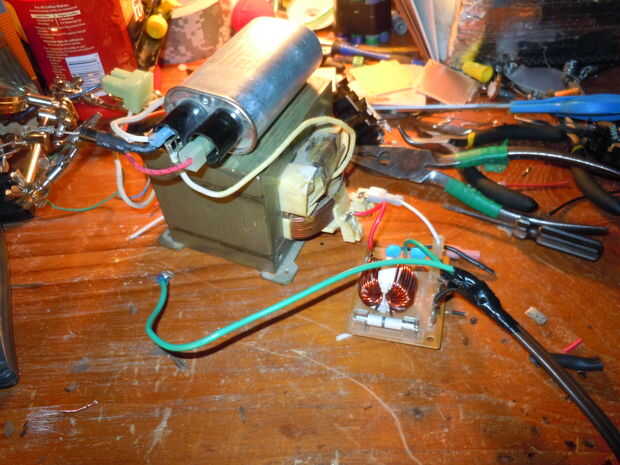

La tercera imagen es la configuración principal sin el magnetrón.
La última foto es la configuración principal con el filtro de ruido.
