Paso 3: Montaje de LED
- -Lay-out el tubo interior y agujeros en el tubo interior.
- -Preparación de los leds.
- -Soldar los leds.
- -Montaje de los leds en el tubo interior.
1. Extienda y agujeros.

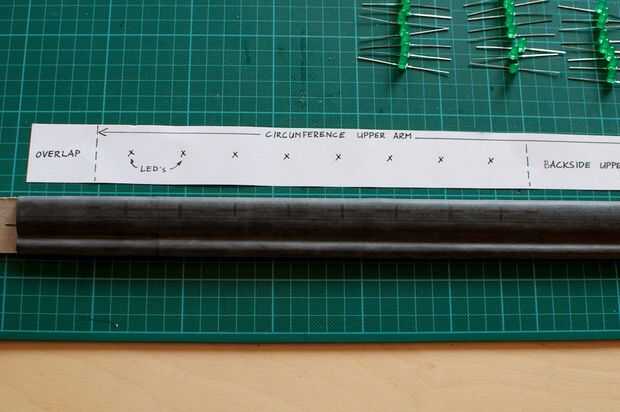

En la tira de papel, distribuir los LEDs en el espacio disponible (aproximadamente 3/4 de la circunferencia). Marque los puntos donde el led se vaya y copiar estas marcas sobre el tubo interior. Dibujo de un tubo interno es complicado. Utilicé un lápiz blando (6B).

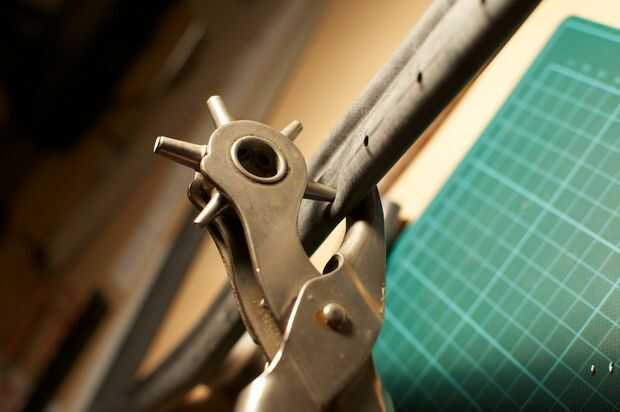

Perforando agujeros en el tubo interior requiere un tacto. Los orificios necesitan ir a través del _one side_ del tubo interno solamente. Mi herramienta del sacador (una especie de "alicates de sacador) no es ideal para el trabajo. Un golpe separado funciona mucho mejor, probablemente.

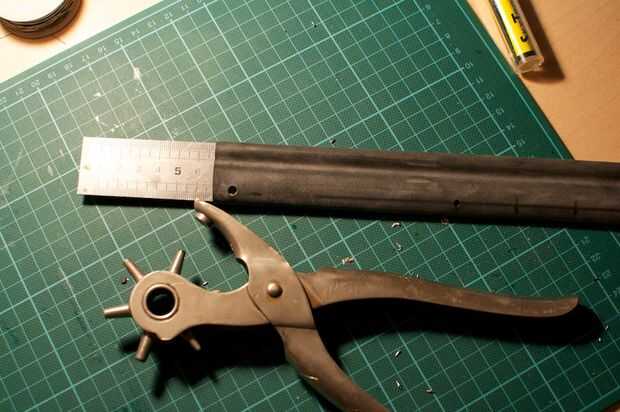

Empujar una regla de acero en el tubo interior y agujeros de aprox. 3,5 mm (0,14"). Los leds son un poco más grandes, pero el caucho del tubo interno es lo suficientemente elástico para caber bien alrededor de los leds.
2. preparación de los leds.

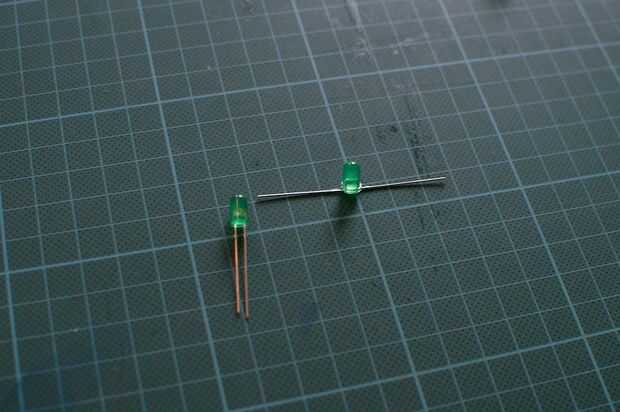

Los leds necesitan estar conectados en un circuito en paralelo. Esto significa que kathodes el LED debe conectarse unos con otros y todos los ánodos. El kathode es fácilmente reconocible por el lado aplanado en el borde del led.
Porque la luz de la bici debe ser flexible y elástico, los cables de conexión de cables de los leds deben ser un poco más de los espacios entre los leds.
- Cables de los leds en una fracción de la curva.

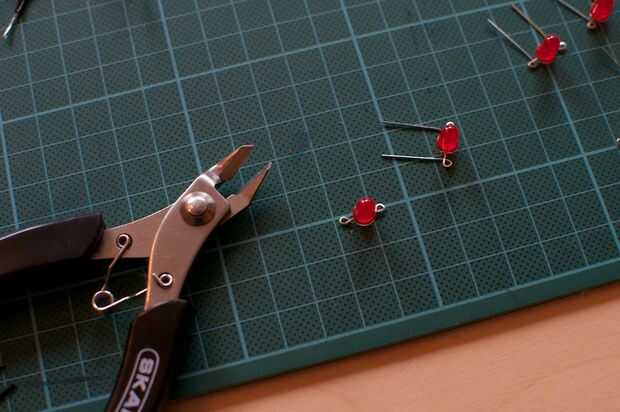

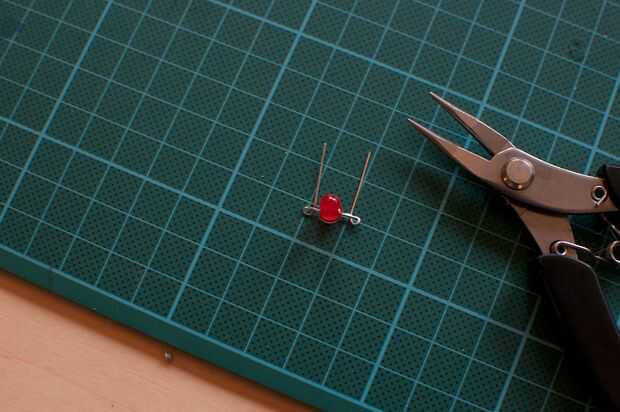

- Usando una pinza de nariz de aguja pequeña, curva poco bucles en las puntas, como cerca de la bombilla como usted puede conseguir.
- Corte las puntas de extrudado.

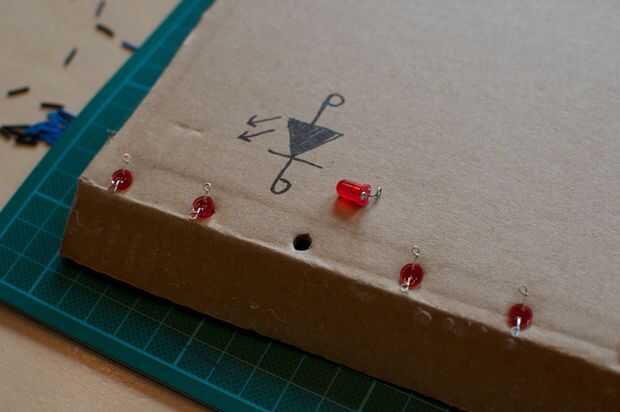

- Montar los leds boca abajo sobre una cartulina "marcador de posición". Los agujeros en el marcador de posición deben tener el mismo espacio como los agujeros en el tubo interior aprox.
3. soldar los LED en un circuito en paralelo

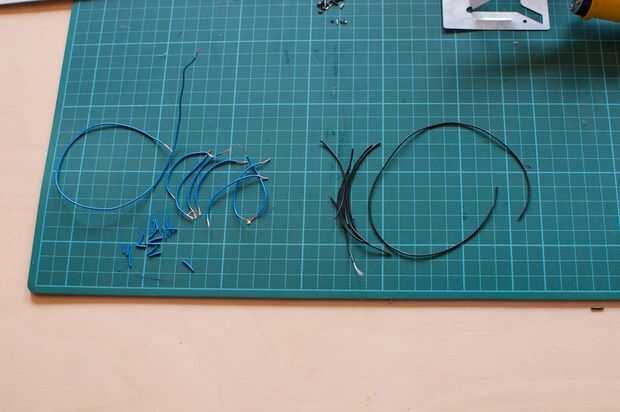

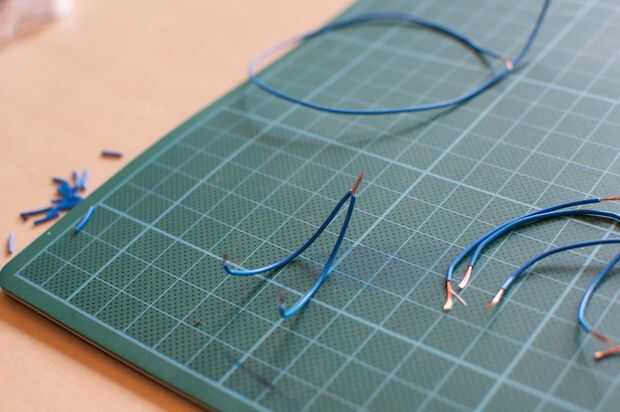

- Cortar 7 de alambre trenzado recubierto rojo de largo 6 cm (2.4"). Los extremos de la tira.
Ver foto no. 8. - Cortar 1 trozo de cable rojo de mineral 30 cm (12 pulgadas) más. Los extremos de la tira.
- Conecte los cables "pigtail" (ver aquí para más información sobre soldadura y pigtailing).
Ver foto Nº 9. - La soldadura de las juntas de cola de cochino.

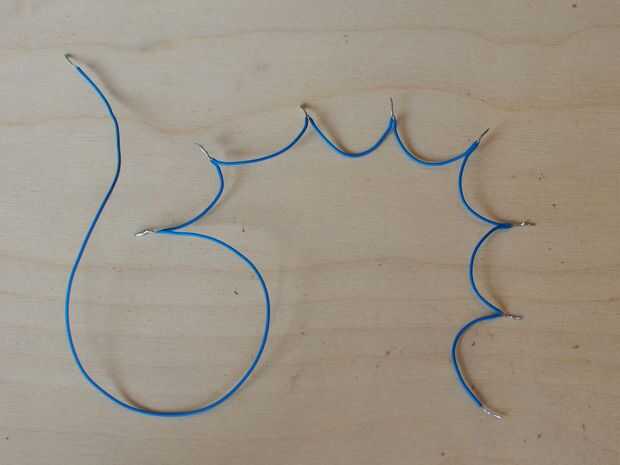

Debe tener un alambre curvado, loopy con 8 extremidades cerca uno del otro, como el cuadro no. 10.
- Hacer lo mismo con el cable negro.
- Ahora, suelde el cable negro con del led cátodos (el lado con el borde aplanado). Trabaje de izquierda a derecha si eres diestro. Ver la figura 11.

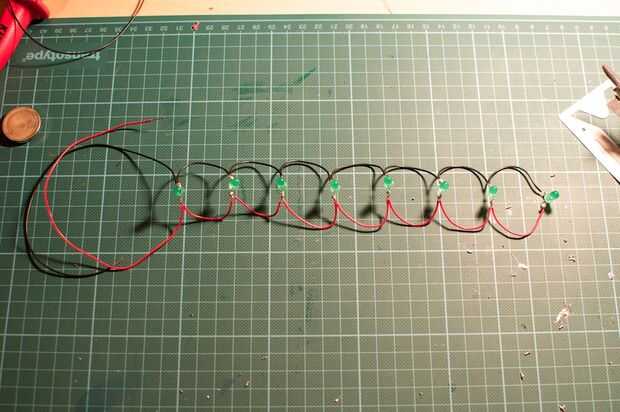

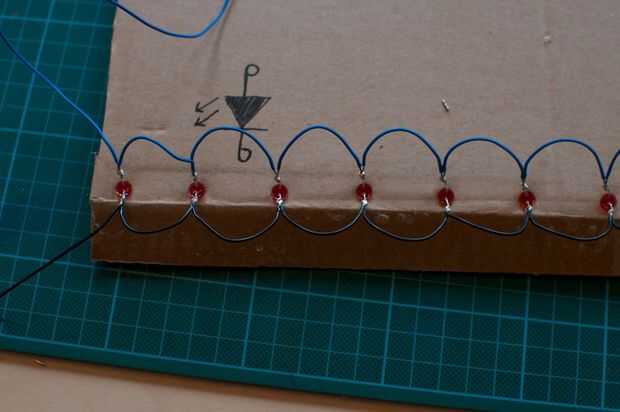

- A continuación, suelde el cable rojo a los ánodos de los LEDs. Esto completa la matriz led de circuito en paralelo. Ver la figura 12.

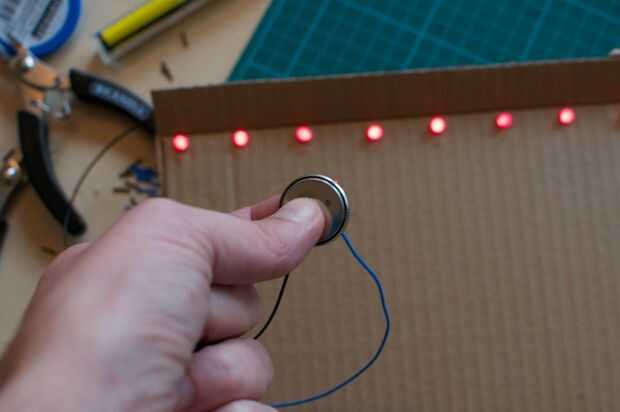

Tiempo para probar! Conectar el negro final de la batería - Polo y el rojo del alambre a la + lado. El LED deberá encenderse.
4. montaje de los leds en el tubo interior
Pegar un trozo de tubo de pvc de 1" en el tubo interior, por lo que significa amplia un poco (ver foto 15)

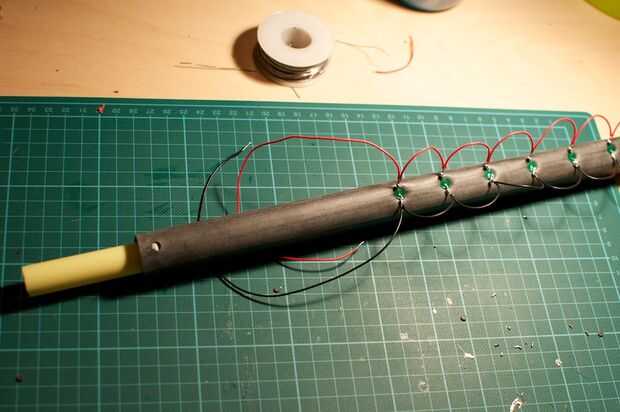

Presionar suavemente los leds en los agujeros con los cables en la dirección de la parte del tubo interior donde va la placa de circuito.

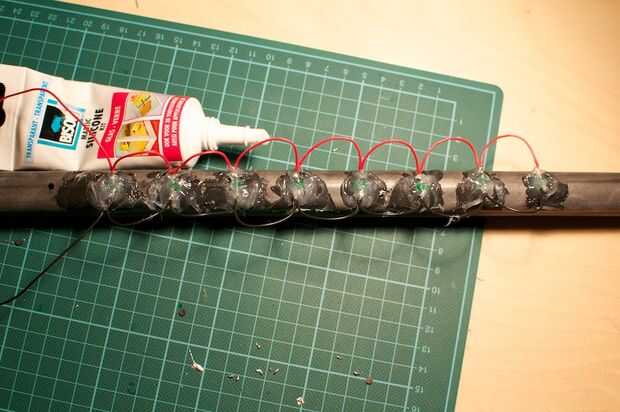

Sello de ahora los leds en el tubo interior con silicona de gel (ver foto 16). Usé un palito de fósforo para empujar el gel alrededor y debajo del borde de los leds. Tenga cuidado de este trabajo. Puntos que pierdes pueden convertirse en fugas, cuando es bicicleta bajo la lluvia!
Deje que el gel de silicona se seque durante 24 horas antes los bancos otra vez el tubo de afuera hacia adentro (paso 4).
