Paso 1: Búsqueda y procesamiento de su sistema de imagen
Si no tienes una IRM de cráneo colocación alrededor de pedir amigos y familiares. Es probable que alguien que usted conoce tiene un conjunto. Me encontré con una exploración de baja resolución en línea haciendo un GIS. Tal vez un estudiante de medicina o médico amistoso podría ayudarte.

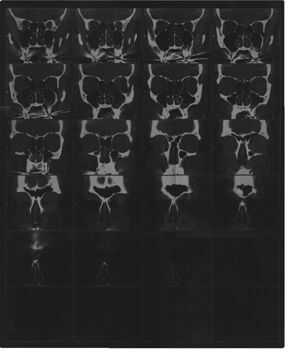

Una resonancia magnética básicamente presenta una serie de imágenes de 'rebanadas' de la parte del cuerpo que fue analizado. Hueso demuestra para arriba particularmente bien en blanco. Lo que queremos hacer en este paso es crear e imprimir una imagen por cada trozo de cráneo que podemos colocar debajo de cada panel y traza con pintura. Cada panel se apilarán para crear la ilusión de tres dimensiones.
En este caso la RM vino en la película de moda. Más y más médicos están ahorrando y compartiendo esta información en forma digital. De cualquier manera queremos importar estas imágenes a un ordenador, abrir en el editor de fotos de su elección y hacerlos útiles para nuestros propósitos. Utilicé un trozo de papel blanco para un forro y había analizado mis películas de MRI con un escáner de escritorio estándar.
He usado Photoshop, pero fácilmente puede utilizar Gimp, Corel, Paint o cualquier otro software de edición de imágenes. Específicos varían de programa a programa y usuario a usuario, pero aquí es lo que quieres hacer-
1. recortar cada fotograma de la resonancia magnética en una imagen separada. Cada imagen debe ser del mismo tamaño, cuidadosamente alineadas y numeradas secuencialmente. Me cree una capa duplicada, utilizar la herramienta Rectángulo para resaltar un cuadro, recortar la imagen y guardarla. A continuación, utilice la herramienta mover para deslizar la capa copiada a la siguiente estructura que alinea a los bordes de la lona y guardarlo con el siguiente número secuencial. Repita esto para cada marco de la RM.
2. Ajuste el brillo y el contraste de cada imagen para acentuar la estructura ósea y oscurecer el resto de la imagen. Puede parecer más trabajo procesar cada imagen por separado, pero realizar ajustes y aplicar filtros a la imagen entera primero hace más difícil alinear cada fotograma correctamente puesto que muchos detalles se pierde después del ajuste. Utilizar procesamiento por lotes para automatizar la tediosa tarea de ajustar cada imagen.
3. convertir cada imagen en escala de grises, invertir los colores y simplificarlo. La idea es hacer cada capa clara y fácil de seguimiento más adelante. En Photoshop convertir la imagen a escala de grises en la imagen > modo y luego lo invierta en imagen > ajustes. Automatizar esto si es posible. Ahora debe tener un conjunto de imágenes negras que representan las secciones transversales de los huesos. Seguir adelante y limpiar su imagen, eliminando cualquier marcas negras que no son hueso. Tómate tu tiempo. Tornillos quirúrgicos o empastes dentales a veces causan un efecto de 'flare'. Estos artefactos puntiagudos son clase de fresco mirando pero que también sean borrados cuidadosamente capa por capa, si usted elige. El más tiempo limpiar y refinar su imagen, mejor será su producto final.

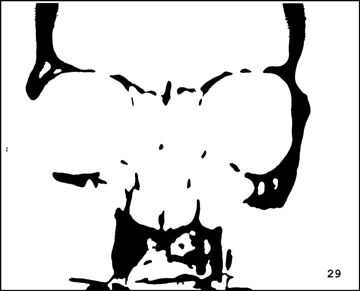

Cuando se limpien todas las imágenes, utilizar el filtro Cuarteado para suavizar y simplificar la imagen. Ajustar las capas a '2' en las opciones del filtro y obtendrá una imagen negra de cada sección transversal de hueso sobre un fondo blanco. Jugar con los ajustes para obtener un buen equilibrio entre simplicidad y detalle.
4. dé a cada imagen una frontera negra fina y un número. Esto hará que alinear cada fotograma a un panel de vidrio posteriormente mucho más fácil. Abra una nueva capa en blanco. Utilice la herramienta Varita para seleccionar el área de la lona entera. Use Editar > trazo para añadir un delgado borde negro a la imagen. Copiar la capa de frontera en cada imagen y utilice la herramienta texto para añadir el número de capas a cada imagen.
5. cambiar el tamaño de cada imagen e imprimir. Determinar las dimensiones del vidrio que desea crear y cambiar el tamaño de cada imagen adecuadamente. Configurar la impresora para imprimir en blanco y negro y tinta, utilizando un ajuste bajo del proyecto de calidad. Comprobar las huellas y si todo es aceptable, guárdelos para más adelante.
