Hacer una exhibición volumétrica (6 / 7 paso)

Paso 6: electrónica

a electrónica consiste en un reloj de la parte mecánica de la pantalla, micro procesador y LEDs.

No es necesario utilizar un micro. Puede ser reemplazada por un generador de pulsos electrónico simple que simplemente se crea patrones de movimiento LEDs.

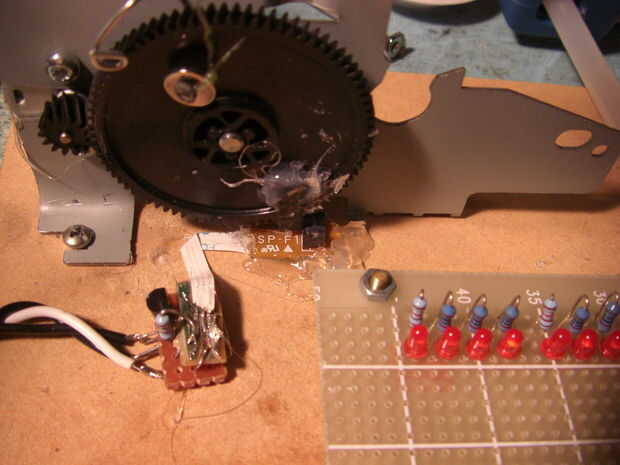

Para el reloj he utilizado un interruptor infrarrojo (de la impresora) por un poco de cinta plástica sobresale el engranaje secundario.

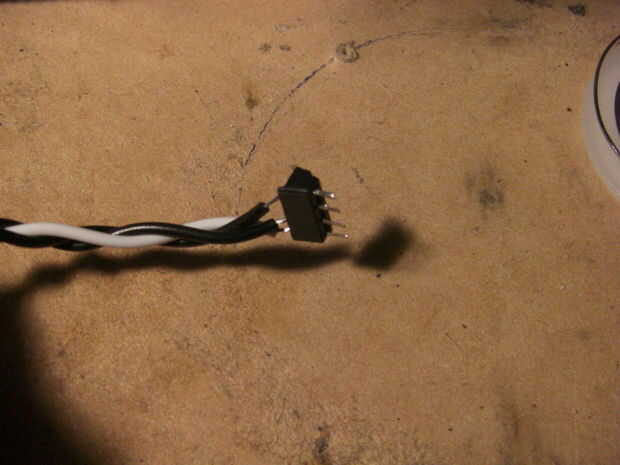

La interfaz es el pequeño bloque articulado al interruptor infrarrojo por un PCB flexible. La interfaz acciona el interruptor y modifica la puso hacia fuera para adaptarse a la micro.

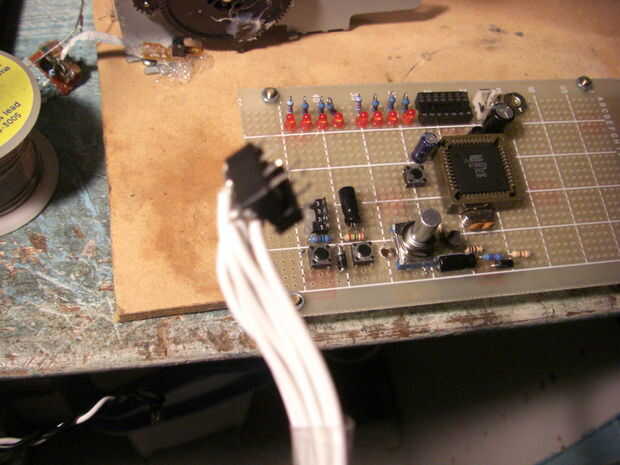

Conecté en el la tarjeta micro con media un zócalo del IC.

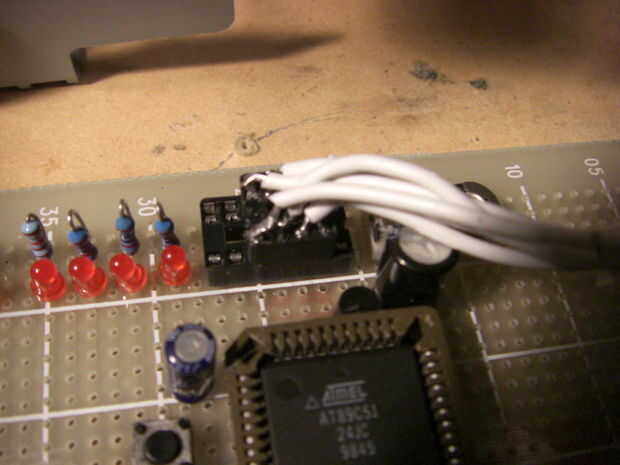

El LEDs es conectado a la tarjeta micro por un zócalo de la IC.

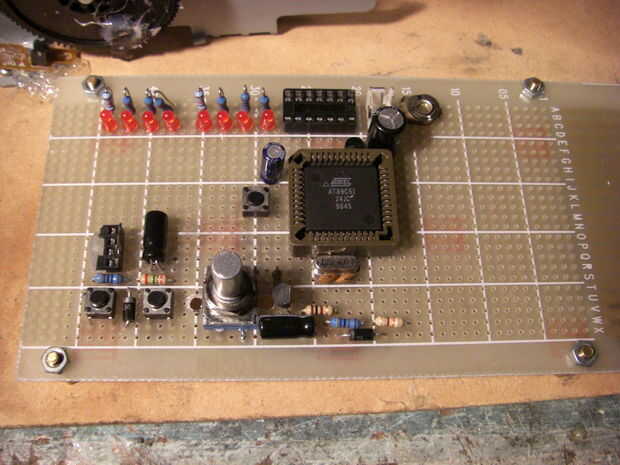

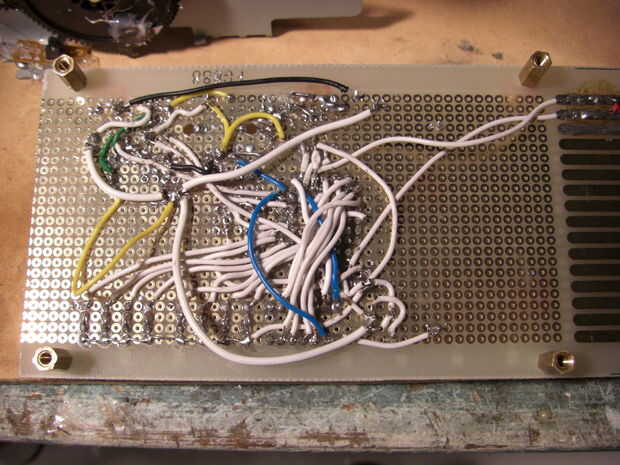

El prototipo micro board fue otra cosa que tenía por ahí así que lo usé.

No entraré en detalle cómo esta configuración conjunto micro funciona porque no recuerdo la mitad de ella.

Pero la junta puede reemplazarse con cualquier micro que eso 1 entrada y 8 salidas.

La simple idea del programa es

Cuando del reloj de interrupciones

línea de salida 0111 1 capa de datos 1
capa de datos 2 de línea de salida 1011 1
capa de 3 datos de línea de salida 1101 1
capa de 4 datos de línea de salida 1110 1

retardo para espacio de capa

línea de salida 0111 1 capa de datos 2
capa de datos 2 de línea de salida 1011 2
capa de 3 datos de línea de salida 1101 2
capa de 4 datos de línea de salida 1110 2

etc.
