Hacer una consola de frambuesa Pi (7 / 10 paso)

Paso 7: Diseño de la cáscara

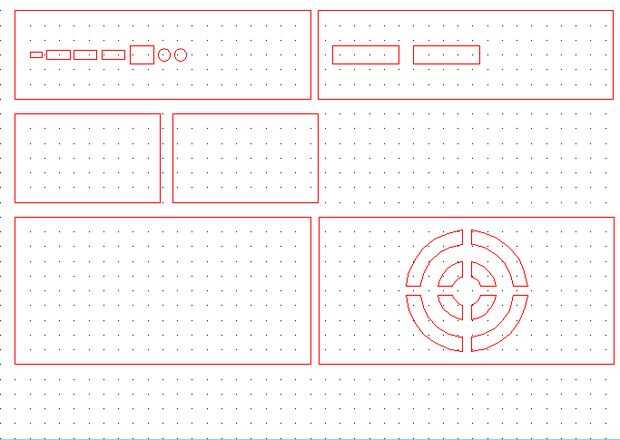

Hasta ahora que hemos visto cómo conectar la electrónica podemos diseñar una concha para todo. Para el diseño de cosas que se corte en el cortador del laser normalmente utilizo diseño 2d. Pero eso no es libre y la demo no puedes guardar o exportar lo que ha hecho a cortar. Así que vamos a utilizar inkscape. Muchos de ustedes probablemente sabrán inkscape como un arte pero también se puede utilizar para corte por láser. No es tan profesional, pero aún podemos utilizar bien. Así que aquí es donde descargar de. En la foto es mi diseño acabado en diseño 2d.

https://Inkscape.org/en/download/

Ya descargado lo que tenemos que conseguir una cosa más la extensión de corte láser. Aquí está el link de descarga.

http://jtechphotonics.com/?page_id=1980

Ahora tenemos que tenemos que exportar la extensión a inkscape. Para hacer abrir explorador de archivos y vaya a mi PC o este pc. Luego ir en el disco c y luego a archivos de programa. Usted debería ver un archivo se llama inkscape. Ir sobre él. Ahora van a compartir y luego en extensiones. Ahora necesitas extraer la extensión del corte láser y copiar su contenido en la carpeta extensiones. Ahora usted puede conseguir en el dibujo. Hay muchas herramientas de usar y también extensiones. Ahora seguir adelante y hacer un diseño creativo. Si necesita ayuda revisa este tutorial.

https://Inkscape.org/en/Learn/

Una vez que ha dibujado su objeto es muy simple. Primero de todo lo que necesita para agrupar todo lo que has hecho. Luego usted necesita seleccionarlo e ir en la barra superior al camino y luego objeto de ruta. Después de que vaya a extensiones, luego generar láser gcode. Ahora, cambie la configuración que usted desee ahora se exportarán como gcode. Si usted necesita más de un tutorial detallado, vaya a este enlace.

http://jtechphotonics.com/?page_id=2012

Cuando lo que yo añadiría a algún tipo de brecha para el ventilador y sólo para enfriamiento natural. También es necesario pensar qué material quieres que sea de. Incluso podría tener diferentes materiales para diferentes partes. Por ejemplo podrían ser la tapa, frente y lados retro buscando madera por lo que se ve bien para los que ven y luego plástico para la parte posterior e inferior.

El siguiente paso será acerca de cómo conectar la electrónica juntos.
