Hacer una casa de papel se ilumina como anochece! (8 / 14 paso)

Paso 8: Paso 6: preparación componentes

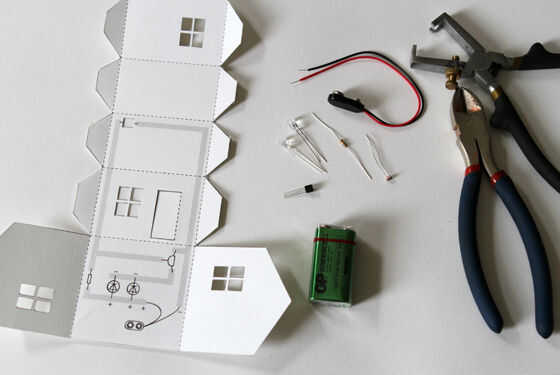

Una vez que han pegado cinta de doble cara en todas las pestañas, es tiempo de preparar todos sus componentes, como se puede ver en la plantilla, de todos los componentes tienen los iconos correspondientes para permitir que ambos vean donde van en el circuito y ayuda a poner en la forma correcta de ronda.

Transistor

El Transistor tiene tres patas, tiene también un lado liso y un lado redondeado. Doblar las piernas izquierdas y derecha a la izquierda y derecha y el medio de la pierna hacia el lado redondeado.

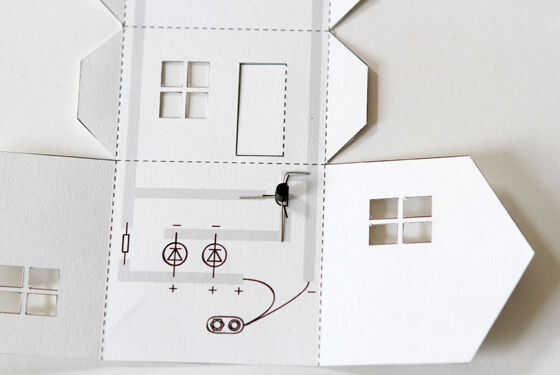

Colocar el transistor en la plantilla, usted debe tener la media pierna y la redondeada lado hacia la izquierda.

LED

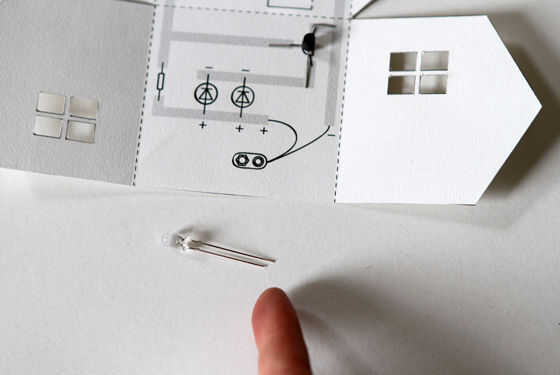

LED (diodo emisor de luz) tiene dos patas y es polarizado - la pata larga es que el positivo (+) la pata corta es el negativo (-).  Los iconos de LED en la plantilla son el círculo con los triángulos, se dará cuenta de que también hay un (+) y (-), estos deberán corresponder a las patas de los LEDs.

Si miramos de arriba el LED se dará cuenta que no es completamente redondo, hay un lado plano.  Esta cara plana debe estar en el mismo lado que la pata corta del LED es el lado plano como el símbolo negativo (-).  Si recorta las piernas te ayudará a ver de que lado es el lado negativo.

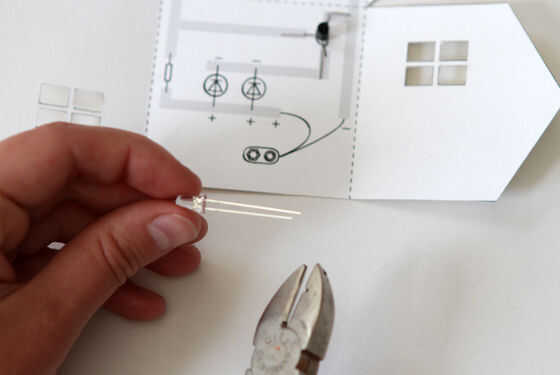

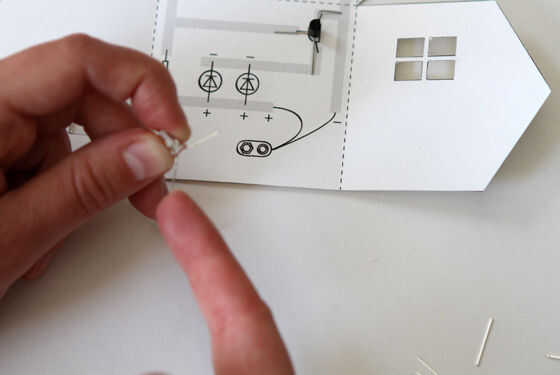

Recortar las patas del LED con sus tijeras.

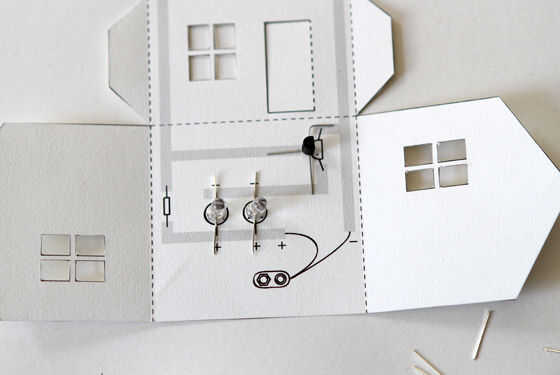

Doblar las patas del LED hacia fuera y el lugar en la plantilla.  Recuerde poner el lado negativo (plano) en la parte superior y positiva en la parte inferior.

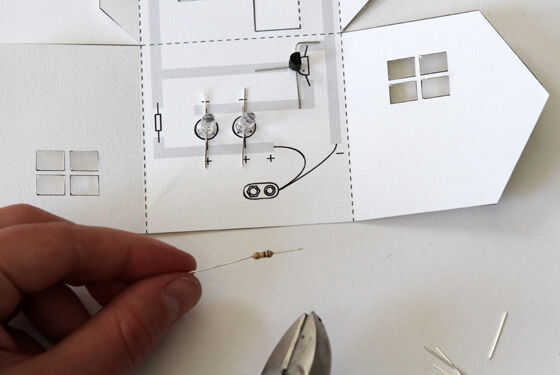

Resistencia

El resistor de 100K tiene dos piernas pero a diferencia de algunos de los otros componentes que no está polarizado por lo que no es materia que forma redonda lo va. Cortar las piernas para ser cerca de 1cm de largo y colocar en la plantilla.

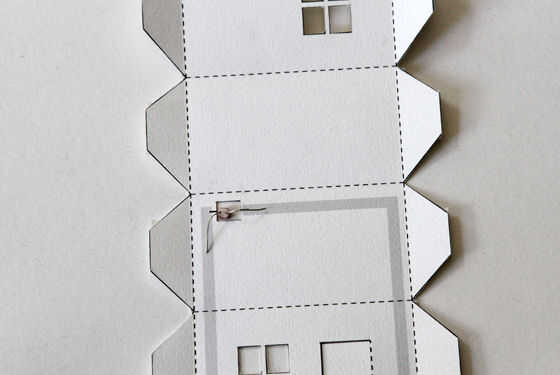

LDR

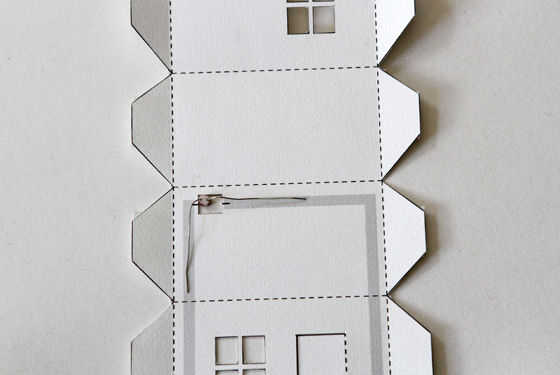

LDR (Resistor dependiente de la luz).  No importa que camino este componente va ya no está polarizado, sin embargo Recuerde poner en el frente hacia afuera, para que la parte superior pasa por el agujero.

Recortar las patas de la LDR con sus tijeras. Doble las piernas y coloque en el circuito, mirando hacia el exterior.

Clip de la batería

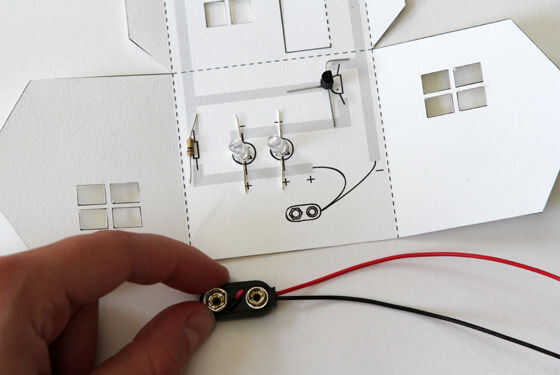

El cable rojo del clip es el positivo (+) y el cable negro es el negativo (-)

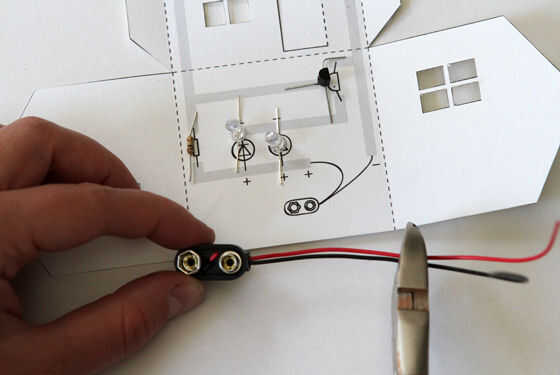

Corte y pele el cable para que queden aproximadamente 5cm de largo. Si no tienes strippers pueden ser capaces de hacer esto muy cuidadosamente con el cuchillo.

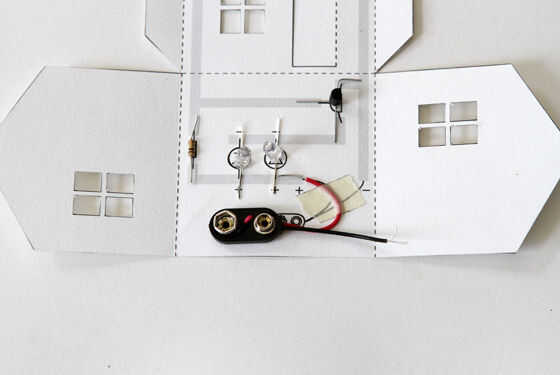

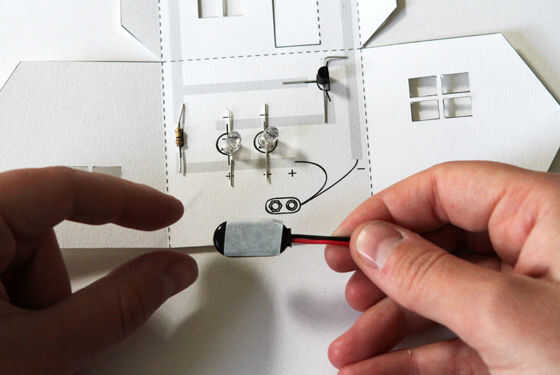

Con algún palito de cinta de doble cara la parte posterior de la parte de plástico del clip a la plantilla.

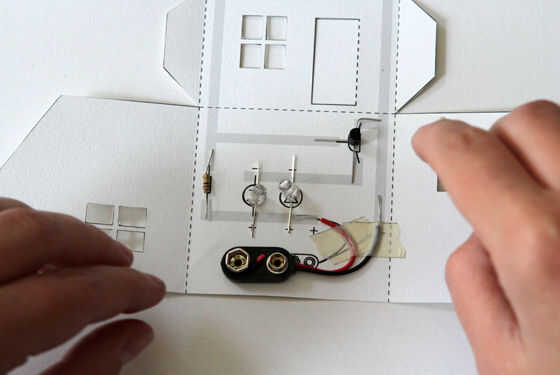

Tomar poco de cinta adhesiva y pegar el cable rojo y negro a la plantilla, asegurándose de que la línea de cable expuesto a las líneas grises.
