Hacer una cámara estenopeica que utiliza película de carrete estándar (1 / 8 paso)

Paso 1: Materiales y herramientas

Los archivos necesarios para este proyecto se pueden encontrar en este repositorio.

https://github.com/huffeec/huffeeCamera

Las piezas se agrupan en dos archivos, el caso de la cámara y el sostenedor de la película. Cuando termine el sostenedor de la película se desliza dentro del cuerpo de la cámara y se hace luz firmemente con la parte trasera. La ventaja de un sostenedor de la película independiente es ser capaz de cambiar los rollos de película sólo por desenganche dos bandas de goma.

Para el diseño de la cámara normal se necesita;

Para el caso de decoración reemplazar la pieza frontal en PinholeCase.svg con esta versión PinholeCaseFrontEtched.svg

Para cortarse las partes necesita hojas dos de 300 x 300mm de 3mm de material. Usar capas de abedul pero cualquier material que puede hacer que una luz caja apretada trabajar, pero recuerde que hay un montón de pegado así que escoja algo que son capaces de permanecer juntos.

Los diseños son color cifrado como sigue

Negro - diseños y construcción de marcas, simplemente marque la superficie del material. Marque primero.

Amarillo - caja decorada solamente. Utilice el ajuste de etch en el cortador del laser.

Azul, rojo, verde, rosa - cortar el espesor total del material. Los colores están diseñados para cortarse en este orden para que si las piezas caen ligeramente mientras están siendo corte no importa.

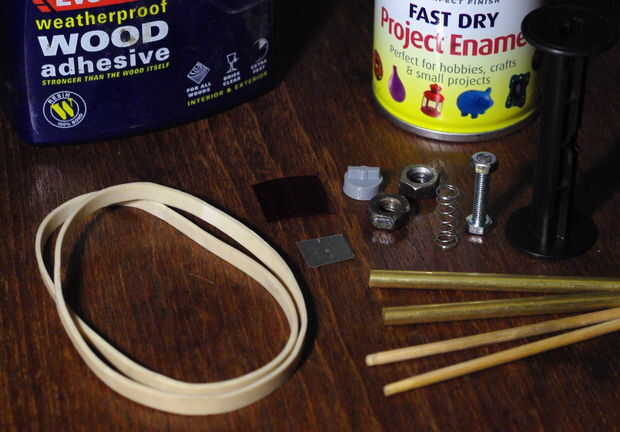

Para hacer esta cámara será necesario;

  • llave winder impreso 3D
  • longitudes de tubería metálica de 3mm de diámetro de 2 x 80mm
  • Un pincho de bambú
  • montajes de 2 x 1/4 20 UNC tuercas para el trípode. No hay ninguna métrica equivalente para la rosca de montaje del trípode estándar.
  • Un 24mm M4 perno y tuerca.
  • Un resorte de compresión, la clase que encontrará si usted abra un bolígrafo es fina.
  • Un agujero de alfiler, o hacer tu propio con un fino cuadrado de metal y un pin
  • 2 x fuertes bandas elásticas
  • Un 2cm cuadrado de celofán rojo, envoltura de caramelo piensa o gel de iluminación.
  • Un carrete de película de 120 vacío. Cualquiera que utiliza película 120, o cualquier laboratorio que lo desarrolla debe tener un montón de piezas de repuesto.
  • Pintura negro mate, lo ideal sería la pintura de aerosol
  • PVA u otro pegamento para madera
  • Papel de lija fino
