Hacer una caja para su 16 x 24 HT1632C LED Matrix - hecho en TechShop (2 / 4 paso)

Paso 2: Diseñar el cuadro de

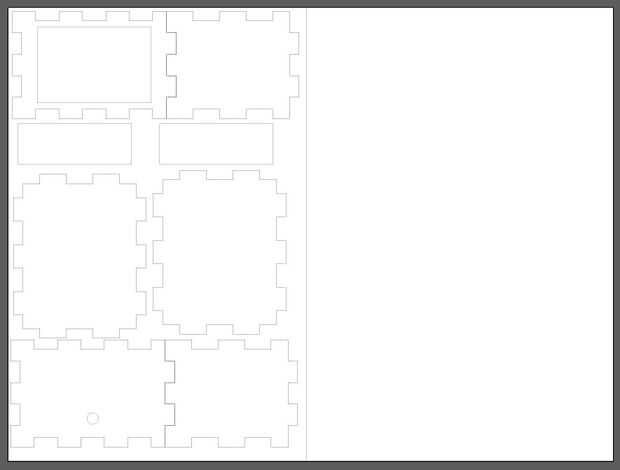

El primer paso es tomar las medidas de la matriz. La propia matriz real es 4.5 x 3 pulgadas, mientras que la placa de circuito se extiende un poco más. Con esto en mente, así como el hecho de que sé que te vivienda los cables y Arduino dentro, decidí hacer la caja de 5,25 x 4.25 x 6,5 pulgadas. Usa esta utilidad online para generar el patrón de caja.

Abra el patrón en Illustrator y seleccione una de las piezas para hacer la parte delantera de la caja. En eso pice añade un rectángulo de 3 x 4.5 pulgadas donde se sobresalen la matriz (va a ser un ajuste exacto). También he añadido dos rectángulos más pequeños, como se puede ver en la imagen; Decidí agregar a fijar en la parte superior e inferior del interior para sostener y apoyar firmemente la matriz en su lugar.
