Hacer un voltímetro de Arduino (4 / 5 paso)

Paso 4: Conectar todo junto

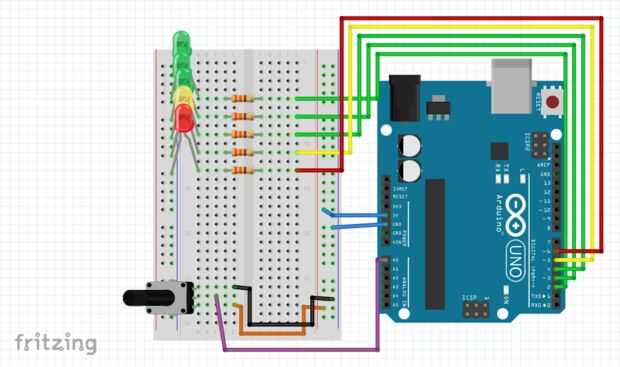

Guíese por la imagen (yo uso pins 2-6 LEDs y A0 para potenciómetro y el mismo uso en el código para cambiar si es necesario)

No te olvides de conectar el GND a los LEDs también! (Lo siento, que echaba de menos al hacer esta foto)
