Paso 3: Armar tu circuito (prototipo)

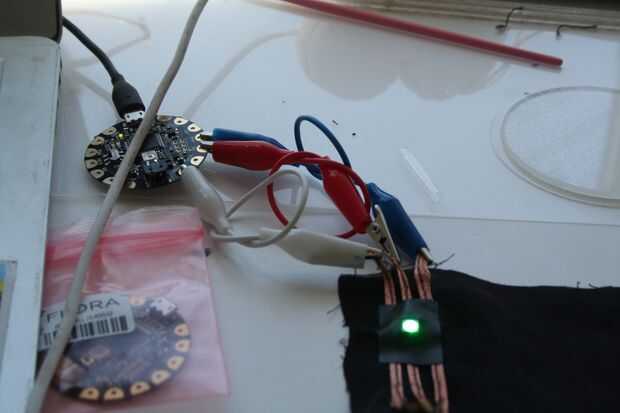

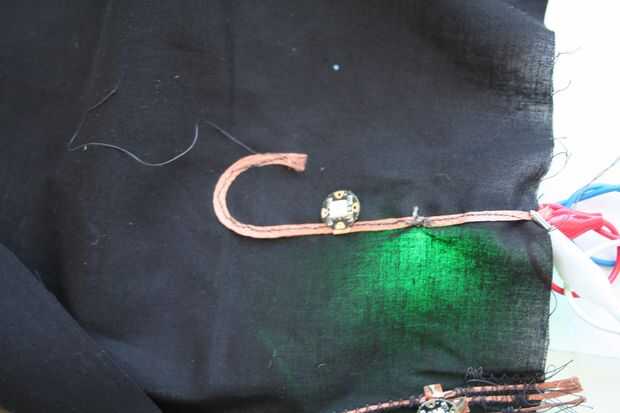

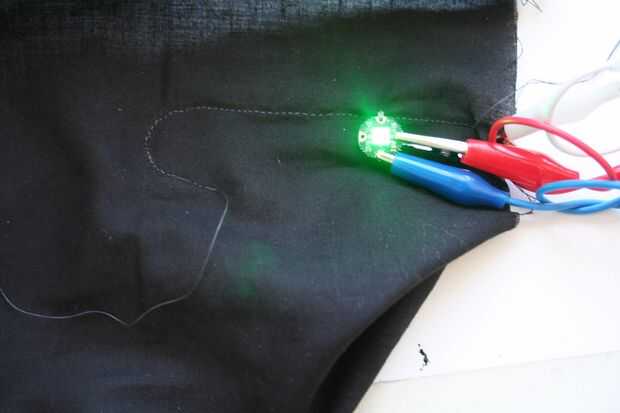

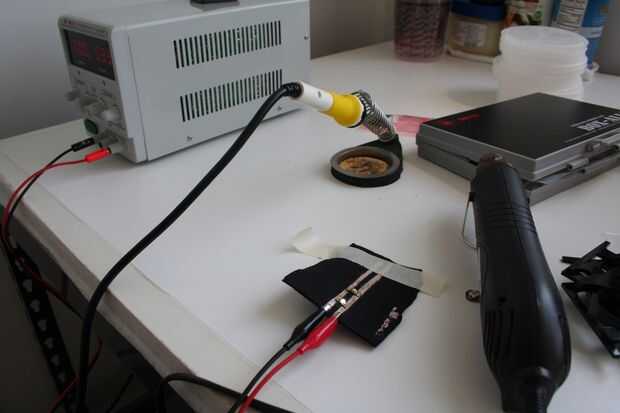

Hemos construido un prototipo de la prenda utilizando cobre lentejuelas trenza y neopixel. Esperábamos encontrar el rastro alternativo que sea flexible y más fácil de coser que los cables, pero nada es tan confiable como las cosas reales!

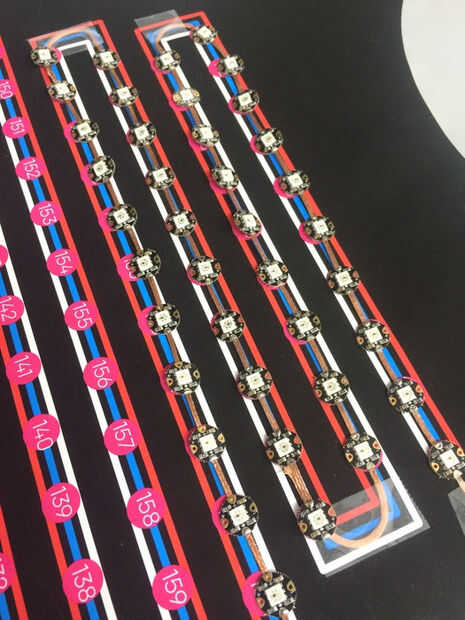

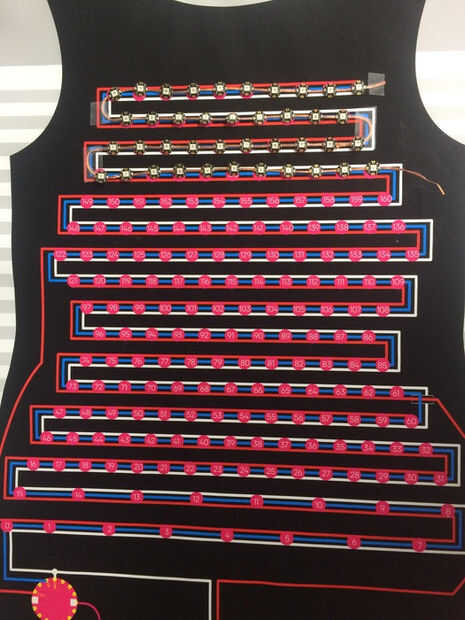

El prototipo tenía 201 neopixels todas soldadas en cobre 3 rastros de la trenza y recubierto con cinta aislante líquida. Esta hecho para una pantalla delgada y flexible de uber que resultó para ser un poco exigentes.
-----
PASO A PASO

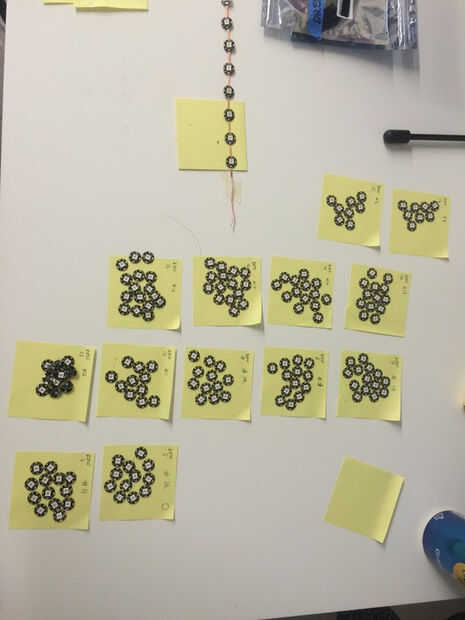

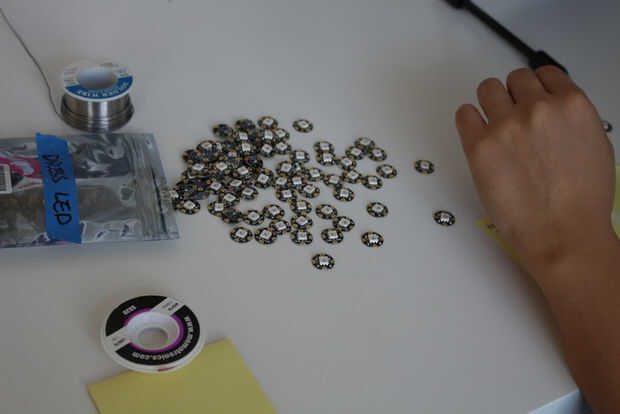

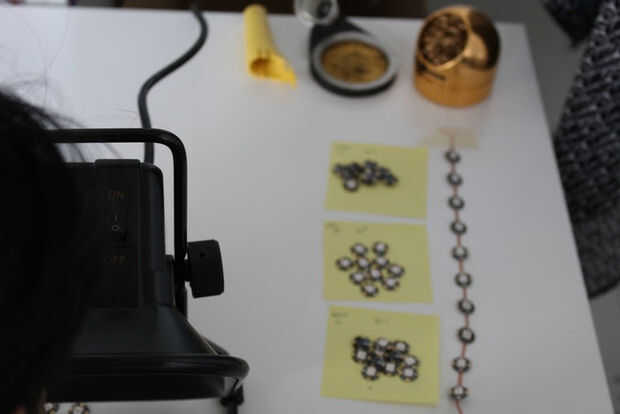

1.) neopixels de organizar en paquetes por fila.
2.) trenza de cobre de medida para la longitud total de la fila. Corte la trenza para cada fila y señal de píxeles en un filamento de trenza de cobre de la soldadura.
Clip 3.) detrás de cada píxel como señal no debe ser conectados.
4.) medida de alimentación y tierra para cada fila.
5.) soldadura cadena de señal de alimentación y tierra, siendo consciente de donde se agrega el nuevo poder. Para agregar energía adicional, desconecte VCC y añadir una nueva traza de la pila directamente al primer píxel en un nuevo paquete. Cada línea de la batería debe tener un condensador de 100uf bypass entre alimentación y masa.
6.) soldadura juntos cada uno fila para su red completo.
7.) fije pixel 1 de la cuadrícula a su flora y dan giran!
----
Reordenar los componentes y prepárate para construir número dos cables más gruesos y materiales más robustos.
