Hacer un USB iPhone iPod cargador en barato! (3 / 5 paso)

Paso 3: Unirlo

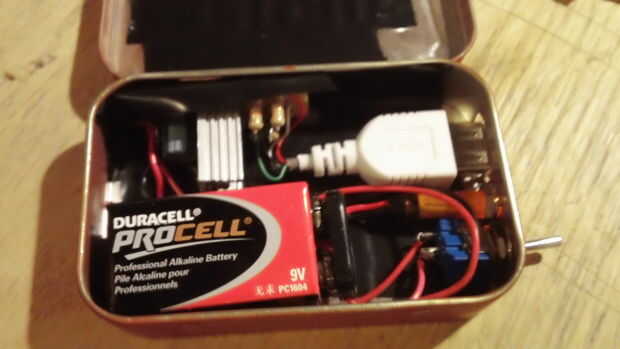

  • Utilice su lata para poner a su patrón para asegurarse de que los cables son la longitud correcta.

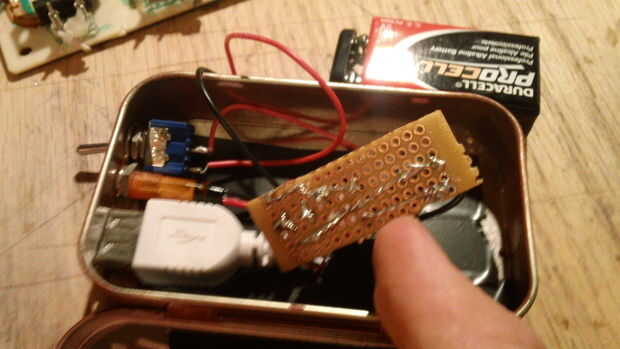

  • Suelde el cable rojo (positivo) desde el conector de la batería a uno de los pines del interruptor y del otro perno para el perfboard.
  • Suelde el cable negro (negativo) del conector de la batería para el perfboard también.  Así que ahora usted puede tener un positivo y un lado negativo.
  • Conecte los hilos a su LED lo suficiente como para ponerlo donde se desee.  El positivo del LED a la tarjeta con el cable positivo de la soldadura.
  • El lado negativo del LED tiene un pequeño punto plano en el lado del plástico.  Coloque ese cable a la resistencia de 350 ohn.
  • Entonces el otro lado de la resistencia en el lado negativo de la Junta.
  • Coloque la tapa de 22uF en el tablero.  El lado con la línea en es el lado negativo y va al cable negativo.  El otro es positivo y se adhiere a ese alambre

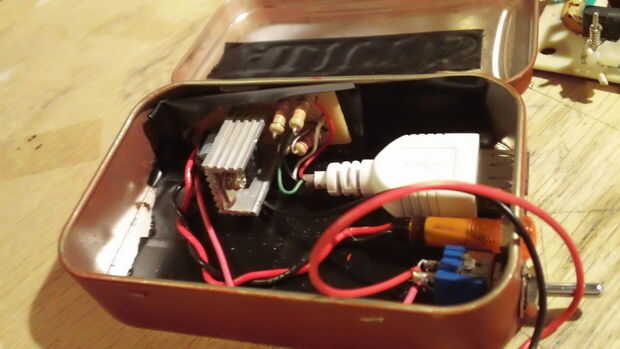

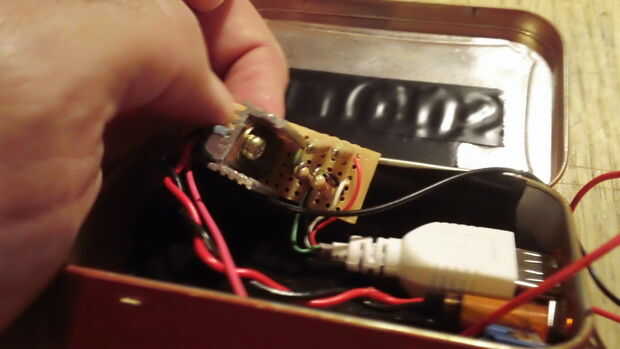

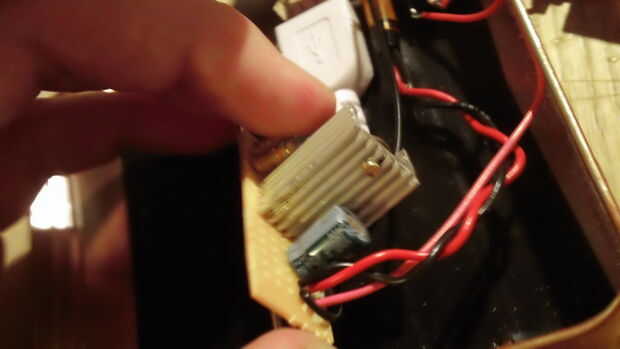

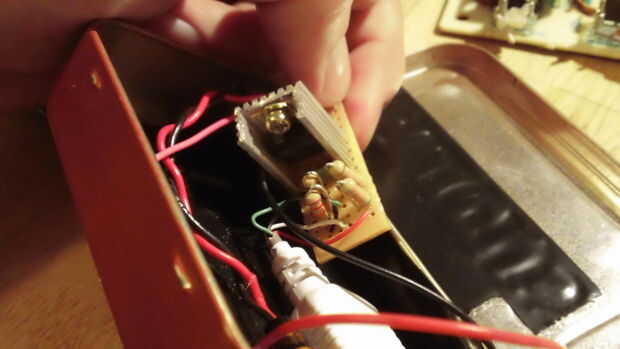

  • Ahora viene el 7805.  Si te fijas en el frente del chip, el pin izquierdo se une al cable positivo en la placa (que es de la batería de 9v), el pin del medio es tierra y se une al cable negro (negativo) y el pin derecho es 5v cuál será la fuente positiva para el resto del circuito.  (ver diagrama de pines)  Usted puede ver en las imágenes utiliza un disipador de calor en el 7805, pero eso no es necesariamente.
  • Luego agregar la tapa de 10nF poco positivo 5v y el negativo (tierra).
  • Ahora viene el divisor de tensión.  Necesita 2 resistencias de 33K conectados a 5v positivos y cada uno de ellos está conectado a una resistencia de 22K que se conecta a masa (negativo, negro).
  • Casi listo
  • Ahora la hembra USB.  Si usted consigue uno con cables todavía en él será eaysier un poco.  Si no simplemente coloque sus propios cables.  El cable rojo 5v y el negro va a tierra.  Los cables verdes y blanco cada uno necesitan 2v y se unen entre las resistencias de 33K y 22K.
  • Conectar la batería, el iPhone o dispositivo y encender :-)
