Paso 3: Esquema de Hardware

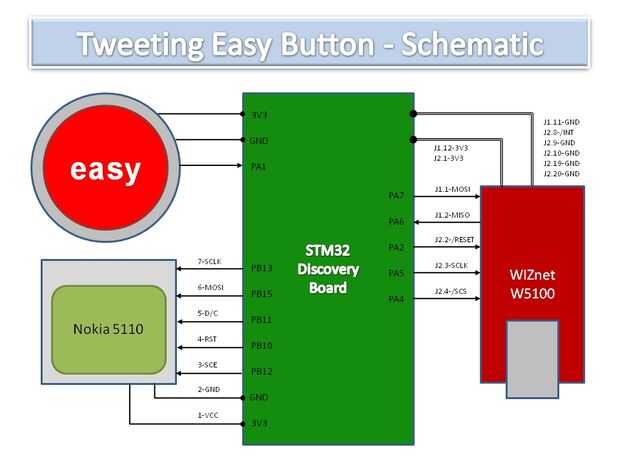

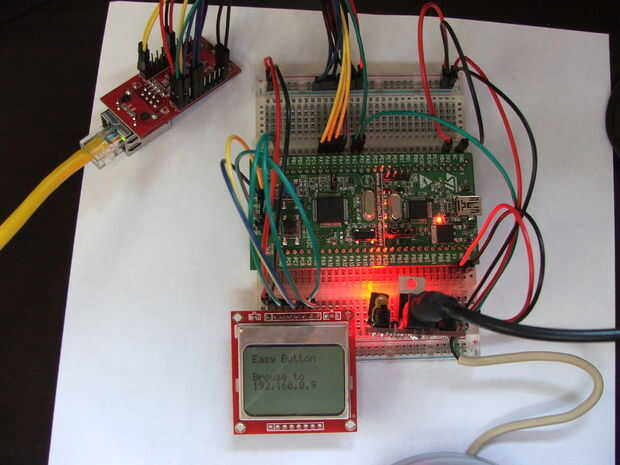

La fuente de alimentación proporciona que la Junta de descubrimiento con 5V y este es renunció entonces a 3, 3V por el regulador a bordo para ejecutar todos los periféricos.

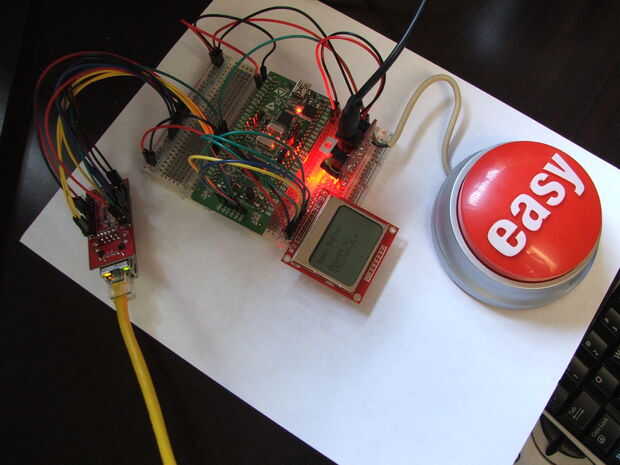

El botón modificado está conectado con PA1 de la Junta de descubrimiento y provisto de 3, 3V que no parece afectar su operación normal (el soundtrack de "que era fácil").
El módulo de red de W5100 WIZnet está conectado al periférico SPI1 (pins PE5, PA6 y PA7) con conexiones adicionales para /Reset (pin PA2) y /Slave seleccione (pin PA4)
El gráfico LCD de Nokia 5110 módulo está conectado al periférico SPI2 (pins PB13 y PB15) con conexiones adicionales para /Reset (pin PB10) y comando/Data (pin PB11) /Slave seleccione (pin PB12).
Hay una gran variedad de pernos del IO de propósito general y periféricos restantes en el tablero de descubrimiento para aplicaciones más avanzadas de Twitter en el futuro.
