Hacer un Trebuchet tamaño Mid (desmontables) de acero

esto es un Instructable para hacer un trebuchet de acero, que puede desmontarse completamente.   El punto pivote es 102,5 cm (41 pulgadas) del suelo.  El brazo de lanzar es 180 cm (6 pies) con una proporción de 5:1.  Fue diseñado y construido por mí cuando estaba en 12 grado.  Ahora, con un brazo de madera, tiene 32 kilos de contrapeso y el brazo se dobla mucho.  Estoy pronto a ser actualización con un brazo de aluminio, con la esperanza de obtener 50 libras en él.  Puede lanzar pelotas de golf, pelotas de tenis, pelotas de béisbol, patatas (funcionan muy bien, el tiro más largo has lanzado sin embargo con una patata).  Cuando estaba lanzando rocas, tiene un rango entre 90-100 pies. Tiene fotos de muy buena precisión 10 lancé todo aterrizado dentro de 5 pies de cada uno.  Lo hice en la escuela, y tuve acceso a todas las herramientas en un metalshop, así que tendrás que improvisar si no tienes un taller completo en casa.

Voy a asumir que siga los pasos en orden, por lo que algunos pasos le dirá que utilizar piezas que debe haber construido en etapas anteriores.  Si se confunde, solo vuelva y asegurarse de que usted ha hecho todo que los pasos anteriores le.  También, sería bueno leer el Instructable antes de comenzar cualquier cosa y mira el video para que pueda obtener una idea de cómo todo debe funcionar y cómo su puesto junto.  Pero, no olvide revisar el paso de bono!

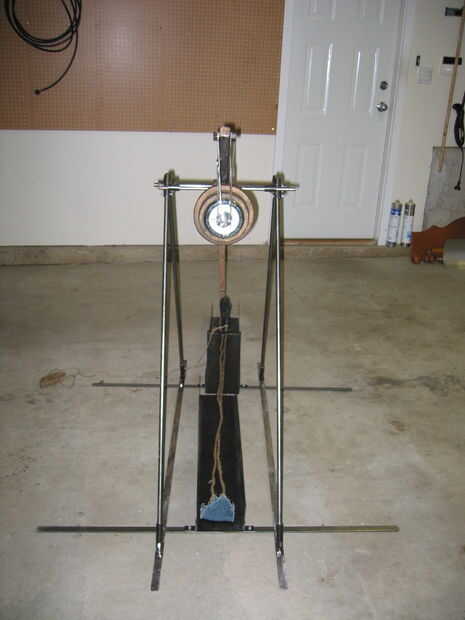

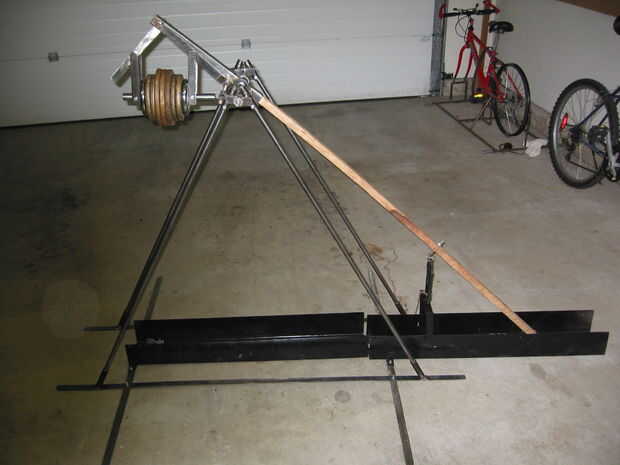

Te va diciendo que mire la foto #1 o #2, para ayudarle con los pasos.  Es de la primera foto en el paso #1, la segunda es #2, nada extravagante.  debería ser sentido común.  Piensa que lo explico por si acaso.  Ej.: En este paso, Pic #1 es la vista lateral de la trebuchet, Pic #2 es la vista frontal.  Fácil, ¿verdad?

SSM Algunas de las fotos son de oscuridad/borrosa, ya que fueron tomadas con mi cámara de video.  Mejor que vendrá pronto.

ACTUALIZACIÓN!!!!  Mi brazo que se rompió como yo estaba filmando el video pasado (obtienes imágenes hilarantes de mi reacción.), pero eso fue porque estaba en carga.  He construido para soportar 20 libras, pero estaba viendo hasta qué punto podía empujarlo. NO MÁS DE 30 LIBRAS!  25 sería bueno ser seguro, a menos que usted construyó un brazo super fuerte.  Esto reducirá la gama un poco sin embargo.
