Paso 1: Lista de piezas
OK así que aquí está la lista de piezas:en cuanto a todos los elementos son sugerencias
* un Ardweeny (o un chip ATmega168/328 con adecuada chrystal, resistor y capacitor)
* una USB al Adaptador FTDI para la programación de la ardweeny (si no tienes uno)

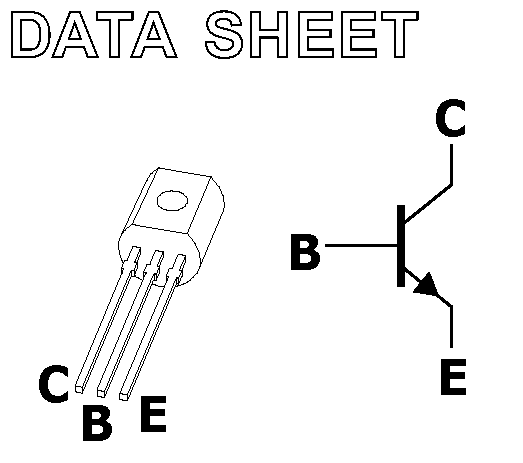

* 8 transistores NPN capaces de conducir 30 mA cada uno. (Hemos utilizado BC547 (mantener
en mente!)

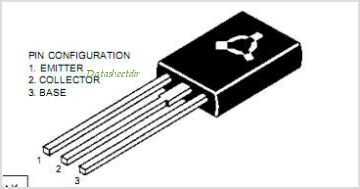

* 3 PNP transistores capaces de manejar cada 200mA. (Utilizamos el BD136 (impar
aquí también!)
* 3 displays de 7 segmentos (hemos utilizado KINGBRIGHT SA52-11EWA ánodo común)
* 11 resistencias de las bases del transistor (utilicé 200 ohm resistencias (!!!!!! OBS no son en la impresión, vea la imagen en el paso: [muy pronto])
* 7 resistencias de los segmentos (150 ohmios para una salida de alrededor de 20 mA)
* 2 jefe del pin de 10
* 2 jefe del pin de 2
* 1 28 zócalo DIP, estrecho (se podría soldar el chip en pero odiaría tener que soldar si algo se quema!)
* Relé de 6V 1 (si usted necesita esto para cambiar las cosas dentro y fuera)
* un diodo de protección (utilizamos algunos 1N4007 unos tenía por ahí)
* 1 potenciómetro (usamos un 4k 7 porque teníamos uno alrededor)
* Los cables... un montón de cables
* equipos de soldadura
Se debe. en el siguiente paso
