Hacer un soporte de pinceles pluma/lápiz (2 / 4 paso)

Paso 2: ilustraciones 2d

Es el momento de diseñar el patrón que nos lo corte en el cortador del laser.

Usé Corel Draw para dibujar mis patrones porque juega bien con los cortadores láser y es fácil de usar, pero Adobe Illustrator funciona así.  No entrar en detalles del uso de estos programas o cómo utilizar para imprimir en el laser.

Habrá dos discos (o rectángulos, o cualquier forma te quiere tu taza que) con agujeros alrededor del borde para los pinceles ir.

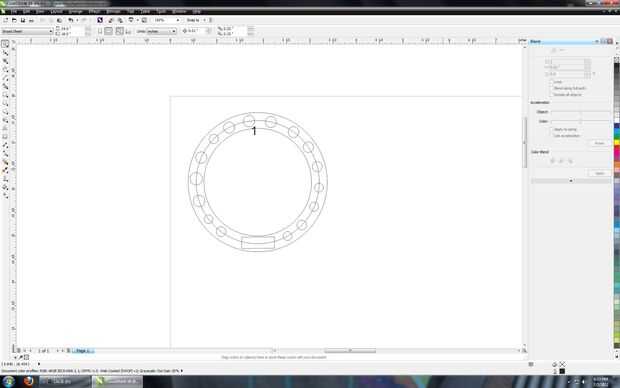

Para el disco superior, que tiene su centro de quitar, se dibujar dos círculos concéntricos, con espacio suficiente entre ellos para colocar su cepillo más grande con un poco extra para la estructura.  Entonces dibuje un tercer círculo concéntrico en medio de estos para marcar donde será el centro de los agujeros, este círculo se eliminarán después de que se dibujen todos los agujeros.

Usando sus diámetros medidos, marque los agujeros para cada pincel.  He añadido un milésimo de una pulgada a cada diámetro para garantizar que los agujeros no demasiado apretados.
Luego marqué el primer hoyo con un número "1" con una broca pequeña de la punta que cuelga sobre el borde del círculo que será grabado por el láser, dejando una marca en el primer hoyo.  El resto de los agujeros sólo se colocan en orden, mover las agujas del reloj.

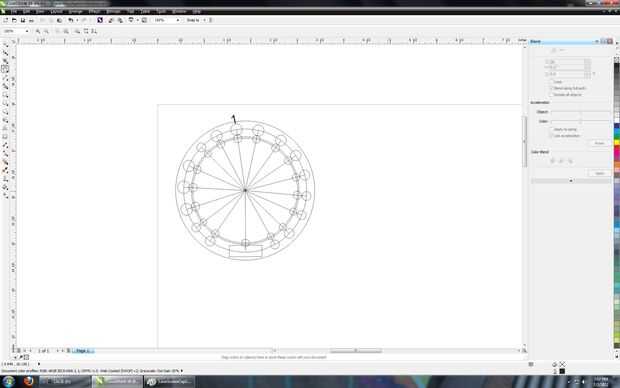

Después de dibujar todos los agujeros, dibujar líneas rectas conectando los centros de los círculos en el centro del disco.

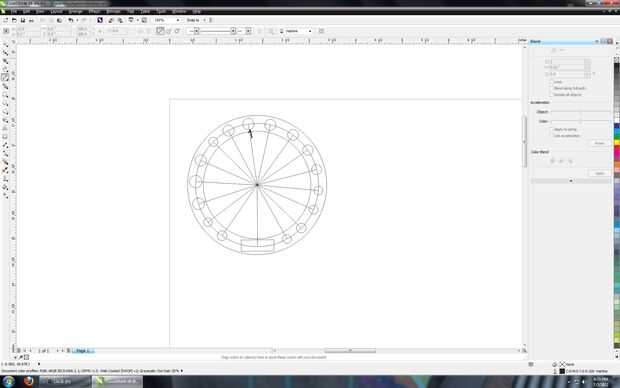

Para el disco de abajo, dibuja un círculo concéntrico más pequeño que va a marcar el centro de los agujeros en el disco segunda intersección con las líneas rectas, para asegurar que los agujeros en el disco inferior se alineen con los agujeros en el disco superior.

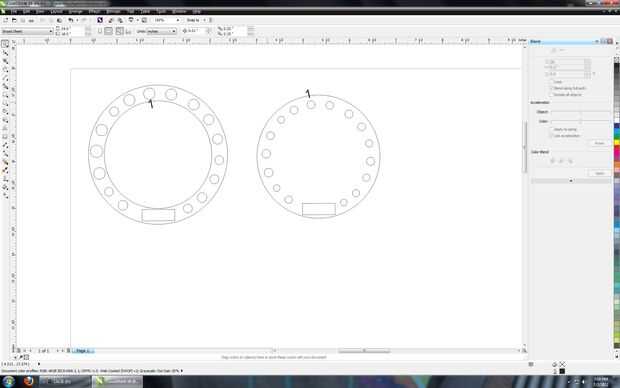

Después de dibujar todos los agujeros en la segunda unidad de disco, seleccione sólo estos agujeros y alejarse del disco superior en el dibujo.  Luego dibujar el círculo exterior del disco de fondo, no hay ningún círculo interno porque la parte inferior es sólida.  Marqué el primer agujero en este disco también con un pequeño número "1".

Ahora puede eliminar las líneas de construcción para marcar los centros de los círculos.
