Hacer un Slider de color RGB LED pintura desnudos (7 / 12 paso)

Paso 7: Protoboard esquema

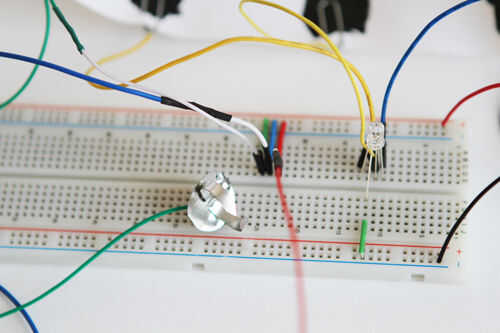

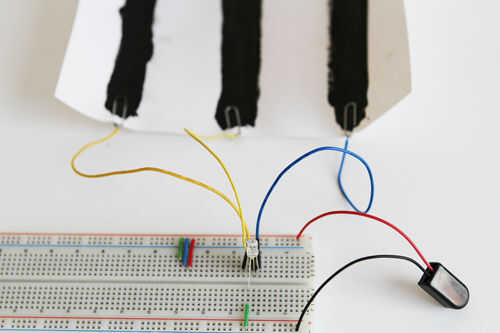

Ahora que tienes todas las piezas separadas listas podemos conectar todo junto en la protoboard. Asegúrese de comprobar las conexiones utilizando el protoboard esquemática a continuación.
