Hacer un separador de ciclón chip para un colector de polvo (4 / 10 paso)

Paso 4: El bafle concepto

El deflector está modelado después de que el diseño Phil Thien surgió para aumentar la eficiencia de su aspiradora de taller.  Este diseño ha sido utilizado y modificado por muchas personas con grandes resultados, así que pensé que sería un buen lugar para empezar.  Tiene un gran sitio web que muestra su diseño final, junto con otros grandes información - www.cgallery.com/jpthien/cy.htm

Su diseño pone el deflector bajo la tapa, y se adapta hacia abajo en las probetas del recinto.  Esto sería un poco complicado para mi bote de basura plástico del barril, como los lados son convexos.  Pensé que el anillo central del colector de polvo sería una gran cubierta para la caja acústica, sobre todo porque ya tiene una entrada lateral.  También cuenta con un cono interior que se pretende mantener fichas hacia abajo en la bolsa con la configuración común, que sólo debería ayudar a mantener el curso de acción ciclónica.  La otra ventaja que tiene es que me permite utilizar la capacidad total de mi barril de basura.

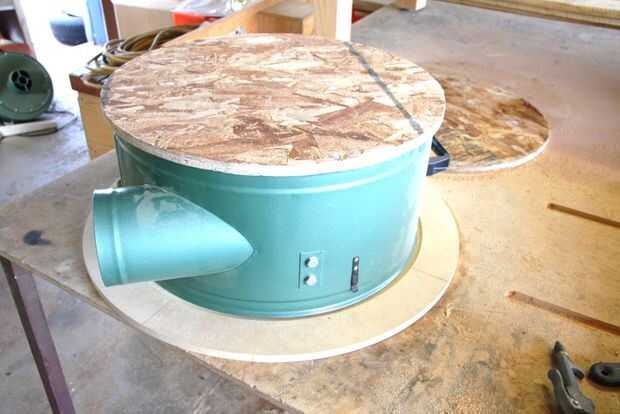

Mi idea era crear un disco que encajaría en la parte superior del barril de la basura, y que el anillo central entonces cabrían en la parte superior del.  Sería un canal de corte fuera del disco cerca del perímetro del tubo 2/3 de la manera alrededor, emmulating el diseño de Phil Thien.  Un segundo disco entonces montarse sobre el anillo central, y entonces se podía montar el ventilador en la parte superior.
