Hacer un probador de continuidad (1 / 3 paso)

Paso 1: Lo que necesitará.

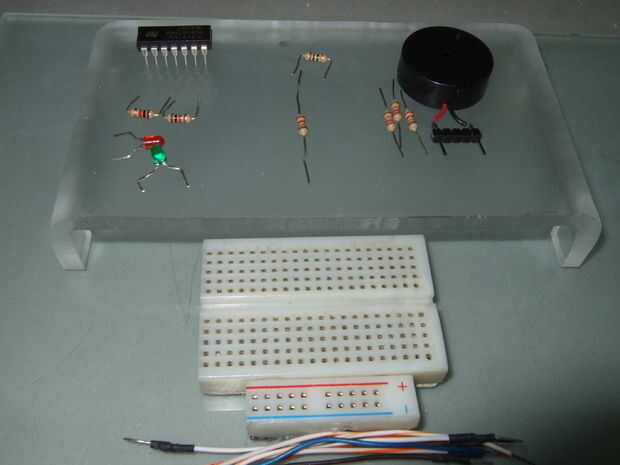

Necesitarás:
1. un LM339 o LM393 comparador IC
2. LEDs de diferentes colores
3. dos resistencias LED ~ 300 ohm a 1k en el valor
3. piezoeléctrico zumbador (no transductor/altavoz)
4. 4 resistencias de idéntico "alto valor", sobre 5-10k o menos
5. 1 resistencia de "bajo valor",'s en alguna parte entre 20 y 600 ohmios
6. un protoboard y algunos cables.

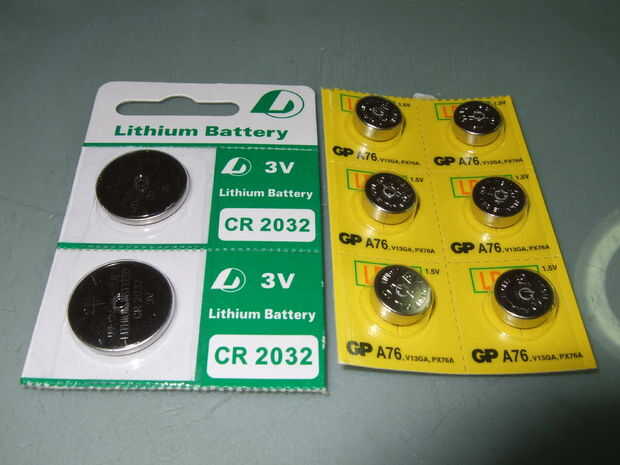

7. una fuente de alimentación. Que yo sepa el LM339 puede manejar cualquier cosa hasta de 14V. Pero se necesita un mínimo de sobre 3V para los LEDs y el piezo buena ' suficiente. Demasiada tensión y riesgo dañar el circuito que está trabajando. Las pilas va a hacer bien. Un par de pilas de botón alcalinas o una pila de moneda de litio solo haría muy bien.
8. unos diez minutos de tiempo libre.
