Hacer un paquete de baterías de iones de litio barato (5 / 10 paso)

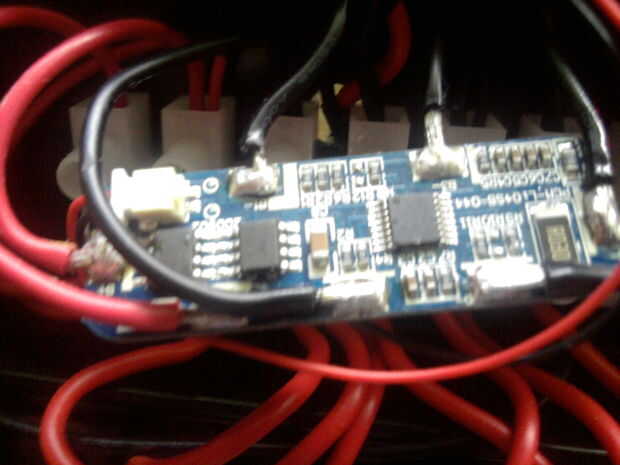

Paso 5: Cableado de la PCB y el equilibrio lleva

La mejor manera que he encontrado para cableado todo juntos es utilizar bloques de terminal de estilo europeo. Como pongo el pack juntos por primera vez que alambré juntos en todos los niños de boca abajo y hacia atrás maneras antes derecho. Con tornillo tipo terminales grandemente facilitado mi montaje de ensayo y error.

Usted mismo no puede electrocutar con 16,8 voltios pero usted podría conseguir una quemadura. Podría dañar sus células o PCB así. Tomar las precauciones necesarias.

Esto es técnicamente una batería de 14,4 voltios. Gamas de tensión entre 9,6 y 16,8 voltios dependiendo de su estado de carga. 14,4 voltios está en el centro, su tensión nominal. Siga a esta guía y todo debe resultar bellas. Una vez que haya terminado ahí todavía ninguna energía vendrá de P + y P-. Fijamos en el paso 7.

Para ser más claro, no quiero decir 18650 células individuales aquí. Me refiero a 4 18650s en un soporte de la batería. Es una sola célula en cuanto a lo PCB.

Células 1 + va a B +
Celular 1 - va a B1-
Cell 2 + va a B1-
Cell 2 - va a B2-
Células 3 + va a B2-
Celda 3 - va a B3-
Célula 4 + va a B3-
Célula 4 - va a la B-
los cables a la red están conectados a P + y P-

Para cargar la batería encontrará algunos enchufes 4S JXT. Usted puede conseguirlos aquí . Poner el cable rojo en el mismo lugar donde está conectados 1 celular pos y B posición de la PCB en el bloque de terminales. Cable el resto de los cables negros en orden con el resto de las células.

Este sitio es donde conseguí el diagrama de cableado muestra diferentes formas de cableado de las baterías con equilibrio conduce.
