Hacer un Mono de Bluetooth auriculares/micrófono barato (3 / 4 paso)

Paso 3: Llegar a soldar!

Tira de los cables blanco y rojo y tuerza juntos firmemente. Girando los dos juntos, estamos combinando las señales de audio izquierdas y derecho en una. (Cuanto conozco esta costumbre causar problemas de impedancia y a mi me funciono.) El rojo y el blanco par de cables trenzado va soldado al circuito del tablero donde el orador fue previamente. El suelo será soldado a la placa de circuito donde el terreno fue previamente. Una vez finalizado su trabajo de soldadura, vuelva a colocar la placa de circuito y el cable en la carcasa y probarlo por conectarlo a cualquier fuente de audio. Si emparejó los auriculares al adaptador correctamente y tus habilidades de soldaduras son buenas, oirá el audio!

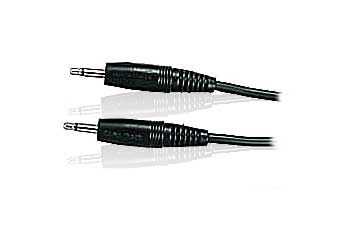

Si desea utilizar el micrófono también, usted necesitará dos enchufes de auriculares monoaural de 1/8" y conduce. (Mi recomendación es comprar este y cortar el cable por la mitad). Usted necesitará primero los extremos de la etiqueta para que sepa que es que cuando termines. Pele los extremos de ambos conductores y torcer la negativa (generalmente negro) juntos. Suelde el cable trenzado-junto a donde estaba el negro. Puede que necesite ser inteligente aquí, el agujero en la placa de circuito donde van estos dos cables es muy pequeño. Del cable etiquetado como micrófono, soldar a donde estaba el cable blanco y el altavoz hecha de plomo, soldadura de donde estaba el cable rojo.
