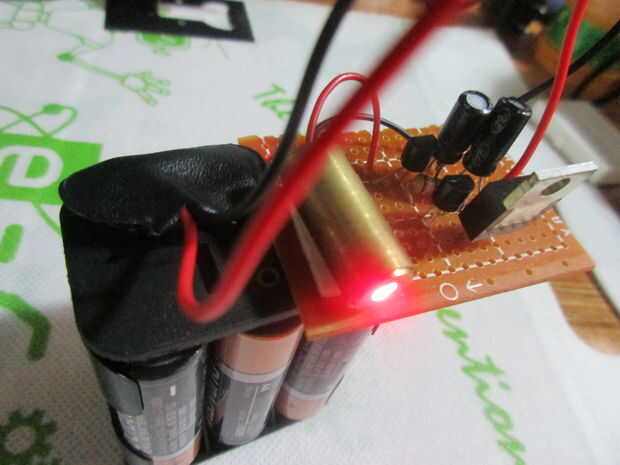

Hacer un módulo de diodo láser Simple (2 / 4 paso)

Paso 2: Diseño de módulo

Crear un módulo simple significa que debemos no sólo abastecemos un modelo específico de un diodo láser, pero nuestro módulo debe ser capaz de conducir una gran variedad de especificaciones de diodos láser diferentes disponibles en el mercado. Aquí tenemos que tener en cuenta que tenemos que suministrar el voltaje necesario y corrientes para operar correctamente el diodo. En este caso, supuse que corrientes de suministro típico para el diodo láser es de 20 mA. Esto también depende del diodo laser ya disponible a la mano al realizar este proyecto. Por ejemplo puede probar su diodo primero si cuál es el valor de la oferta actual decentemente enciendo da una tensión de alimentación igual a la tensión o se puede mirar directamente su hoja de datos. En mi caso, tengo un 3,3 v diodo láser y no tengo una copia de la hoja de datos a la mano, por tanto, lo he comprobado y por suministrar inicialmente una 10mA actual usando un resistor limitador actual (potenciómetro) de una fuente de voltios de corriente continua 9. Bueno, no parece ser una idea correcta ya que la luz de salida era muy tenue. Aumentó la corriente a 20mA e iluminó sólo buenas donde puedo ver un punto rojo sólido como la salida. La dejé en de aproximadamente una hora. No parece para calentar para arriba y fue entonces cuando decidí dar un constante 20mA actual para el módulo que yo quería hacer.

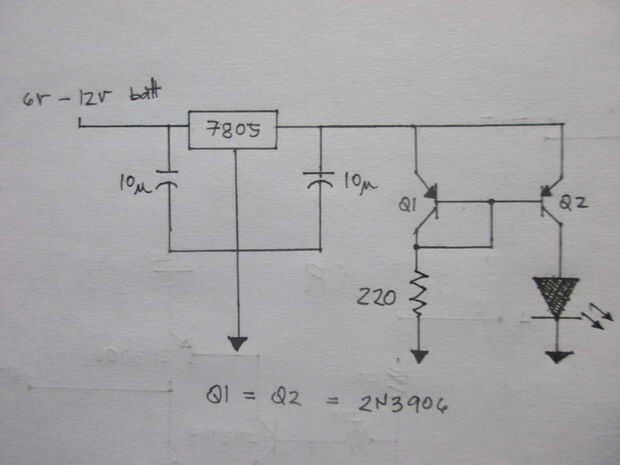

En el esquema del circuito como se muestra en la imagen de arriba, usé una muy sencilla configuración de transistor actual espejo para suministrar el necesario 20mA actual. Idealmente, los transistores Q1 y Q2 deben ser idénticos. Todos sabemos que el current(Ic) de colector del transistor depende de su Vbe (base emisor). Entonces si dos transistores idénticos tienen el misma Vbe, entonces ambas tienen el mismo colector actual. Entonces podemos decir que el Ic en el lado izquierdo de la configuración del transistor es reflejado hacia el lado derecho.

Transistor Q1 es diodo conectado y en serie con un resistor limitador actual. Así que si queremos tener una corriente de 20mA en el lado derecho (Ic del transistor Q2) de la configuración para el diodo de la fuente, basta ajustar la corriente en el lado izquierdo a 20mA. Para ajustar la corriente en Q1, necesitamos calcular el valor necesario para la resistencia. Asumimos entonces que el voltaje en el diodo conectado transistor(Q1) es igual a su Vbe (normalmente de 0,7 voltios). Por KVL, tenemos:

Vee = 0.7 + RIc

donde v es el voltaje en el emisor de Q1 y Q2. En este caso, estoy utilizando un regulador lineal 5V para la configuración de transistor de la fuente por lo tanto v = 5V. Queremos Ic igual a 20mA.

Por lo tanto R = ohmios 215

No tengo una resistencia de ohm 215 disponible así que decidí sustituirla por una resistencia de 220 ohm. La corriente sería: Ic = (Vee - 0.7) / 220 = 19.545455mA. Un poco menos de 20mA pero no da una disminución notable en el brillo.

Mencioné anteriormente que sólo podemos abastecer los diodos con hasta 4, 5V como tensión de paso. Esto es principalmente porque estoy usando un regulador de voltios 5 antes de la etapa de transistor. Conexión de un diodo láser con un 5V tensión directa puede forzar el transistor Q2 para funcionar en saturación pues no hay más tensión a su Vec. Para enviar un máximo de 4, 5V Voltaje de un diodo asegura que los transistores están en región activa delantera y ajustes actuales son todavía posibles. Si desea utilizar diodos con mucho avance tensiones superiores, puede sustituir el regulador con un 9V uno, una de 12 voltios o incluso una versión variable como el LM317. Sólo tienes que calcular el valor de la resistencia de nuevo.

Podemos suministrar una batería de 6V - 18V en la entrada del regulador pero personalmente, limitaría a 9V el regulador se calienta más rápido con mayor voltaje. En ese caso, puede utilizar un disipador de calor para disipar el calor.
